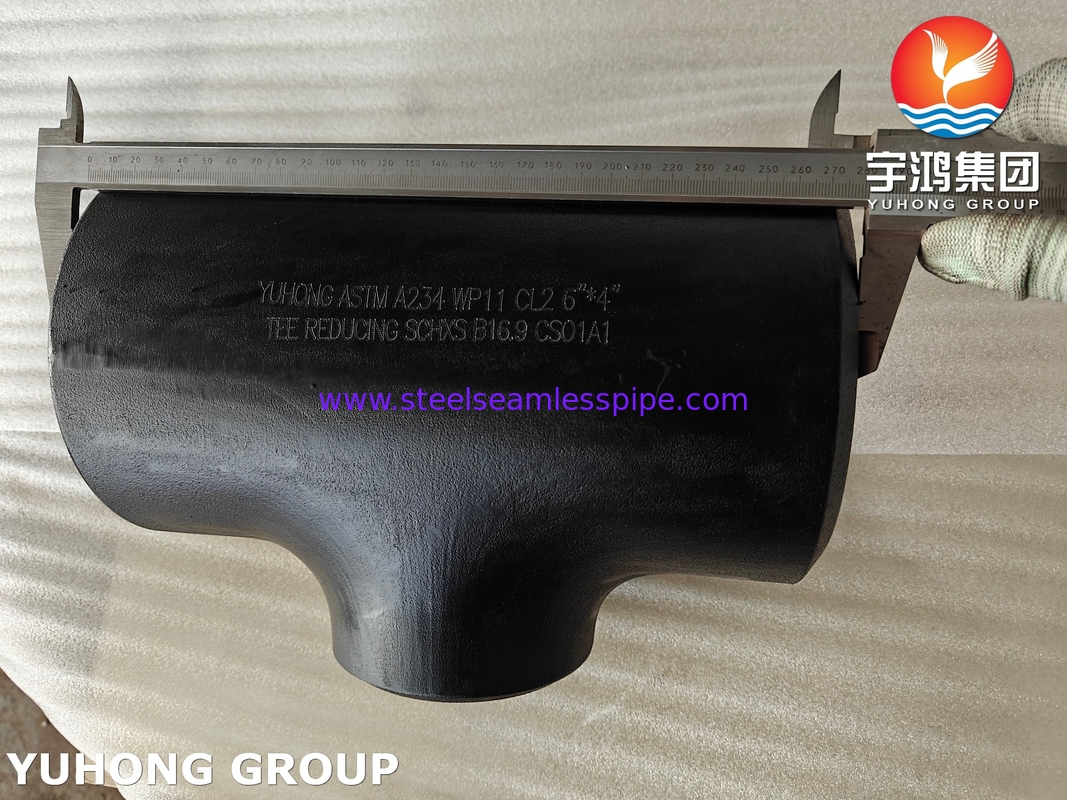

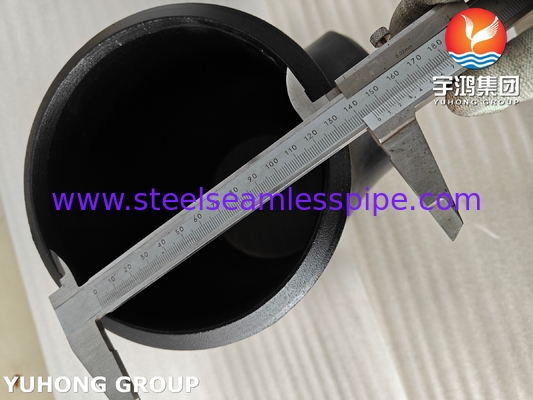

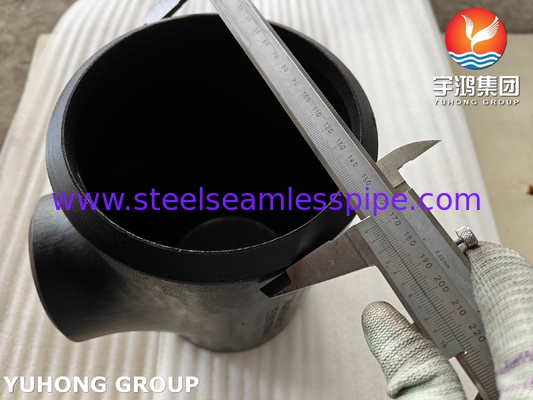

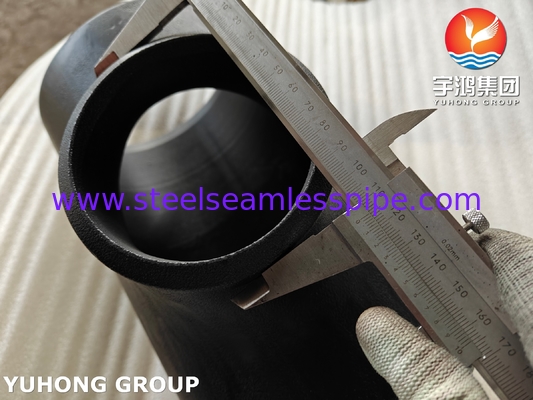

ASTM A234 WP11 CL2 Stahlfittings aus legiertem Stahl, stumpfgeschweißt, für die chemische Industrie B16.9

ASTM A234 WP11 CL2 Legierungsstahl-Fitting, stumpfgeschweißt für die chemische Industrie B16.9

ASTM A234 ist eine Norm, die von der American Society for Testing and Materials (ASTM) für stumpfgeschweißte Rohrformstücke aus Kohlenstoffstahl und legiertem Stahl entwickelt wurde, die in mittleren bis hohen Temperaturbereichen eingesetzt werden. Diese Formstücke werden hauptsächlich in Rohrleitungssystemen in Industrien wie Erdöl, Chemie und Energie eingesetzt, insbesondere in Umgebungen, die eine hohe Temperaturbeständigkeit und Korrosionsbeständigkeit erfordern.

WP11 CL2 gehört zu Chrom-Molybdän-legiertem Stahl, bei dem der Zusatz von Chrom (Cr) und Molybdän (Mo) die Beständigkeit gegen Sulfidkorrosion und Oxidation erhöht und eine gute Hochtemperaturfestigkeit, Oxidationsbeständigkeit und Kriechfestigkeit aufweist. Es wird üblicherweise im Temperaturbereich von -29 °C bis 593 °C verwendet und eignet sich für Hochtemperatur- und Hochdruck-Arbeitsbedingungen.

CL2 ist die Abkürzung für Class 2, was die Wärmebehandlungsanforderungen und die entsprechenden mechanischen Eigenschaften dieser Materialgüte darstellt. In Bezug auf die Wärmebehandlung müssen ASTM A234 WP11 CL2 Legierungsrohrformstücke normalisiert + angelassen werden. Normalisieren bezieht sich auf das Erhitzen des Materials auf eine geeignete Temperatur oberhalb der kritischen Temperatur und das Warmhalten, und anschließendes Abkühlen an der Luft, um die Körner zu verfeinern, die Struktur gleichmäßig zu machen und die mechanischen Eigenschaften der Rohrformstücke zu verbessern; Anlassen bezieht sich auf das erneute Erhitzen des Materials auf eine Temperatur unterhalb der kritischen Temperatur nach dem Normalisieren, üblicherweise im Bereich von 1200 °F - 1350 °F / 650 °C - 730 °C, das Warmhalten für eine gewisse Zeit und anschließendes Abkühlen mit einer geeigneten Geschwindigkeit. Das Abkühlen erfolgt üblicherweise an der Luft, um die Härte des Materials zu verringern, innere Spannungen zu beseitigen und die Zähigkeit und Plastizität zu verbessern.

ASTM A234 WP11 Legierungsstahl-FittingChemische Anforderungen

WP11 ist basierend auf seiner Zusammensetzung weiter in drei Unterkategorien unterteilt: Class 1, Class 2 und Class 3

ASTM A234 WP11 Legierungsstahl-Fitting Mechanische Eigenschaften

ASTM A234 WP11 Legierungsstahl-Fitting Herstellungs- und Prüfanforderungen

• Herstellungsverfahren: ASTM A234 WP11 CL2 Legierungsstahl-Formstücke werden durch Warmumformung oder Kaltumformung hergestellt. Gängige Arten von Formstücken sind Bögen, T-Stücke, Reduzierstücke, Kappen usw.
• Wärmebehandlungsanforderungen: ASTM A234 WP11 CL2 Legierungsstahl-Formstücke müssen normalisiert oder normalisiert+angelassen werden, um Eigenspannungen zu beseitigen und die mechanischen Eigenschaften zu optimieren.
• Schweißbarkeit: ASTM A234 WP11 CL2 Legierungsstahl-Formstücke erfordern Vorwärmen (empfohlen 150-300 °C) und Kontrolle der Zwischenlagentemperatur während des Schweißens, und nach dem Schweißen ist Spannungsarmglühen erforderlich.

ASTM A234 WP11 CL2 Legierungsstahl im Vergleich zu anderen Güten

ASTM A234 WP11 CL2 Legierungsstahl-Fitting Anwendung

ASTM A234 WP11 CL2 Legierungsstahl-Formstücke werden hauptsächlich in Rohrleitungssystemen eingesetzt, die mittleren bis hohen Temperaturen und/oder Drücken standhalten müssen:

• Erdölraffinerie: atmosphärische und Vakuum-, katalytische Krack-, Hydroprocessing- und andere Einheiten
• Petrochemie: Ethylen-Cracken, Reformieren und andere Einheiten
• Wärmekraftwerke: Kessel-, Überhitzer-, Zwischenüberhitzer-Rohrleitungssysteme
• Dampftransportsysteme
• Industrielle Rohrleitungen, die eine höhere Leistung als Kohlenstoffstahl erfordern
