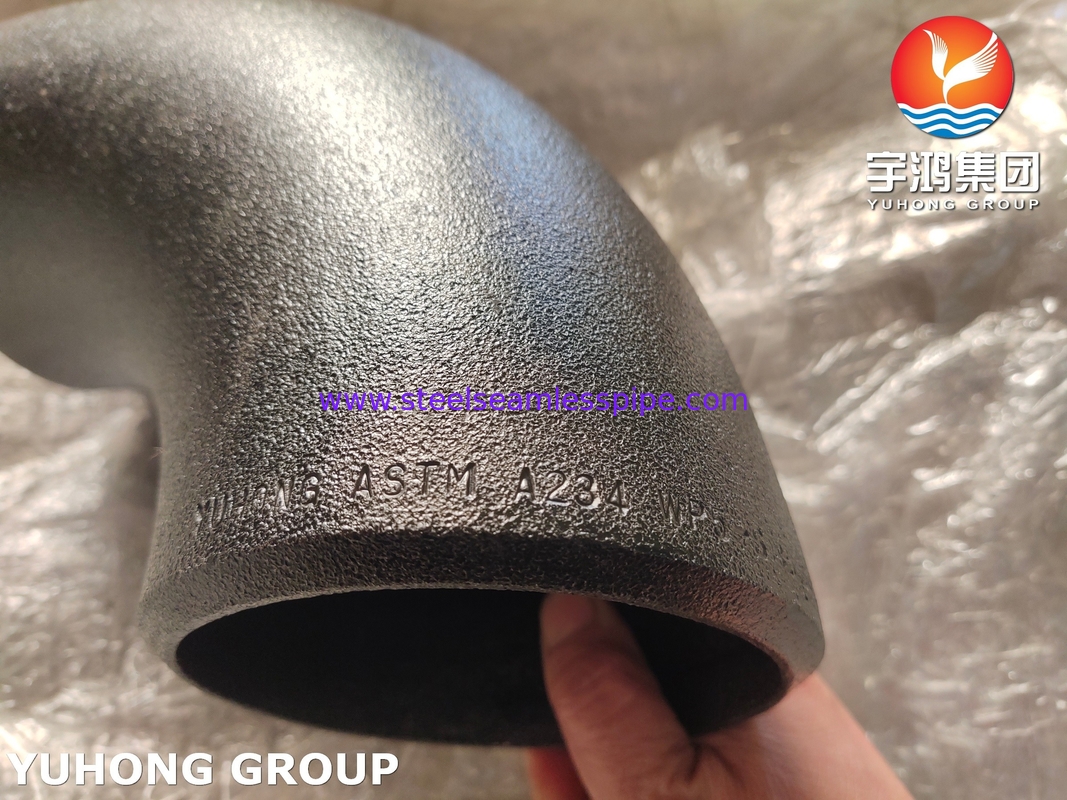

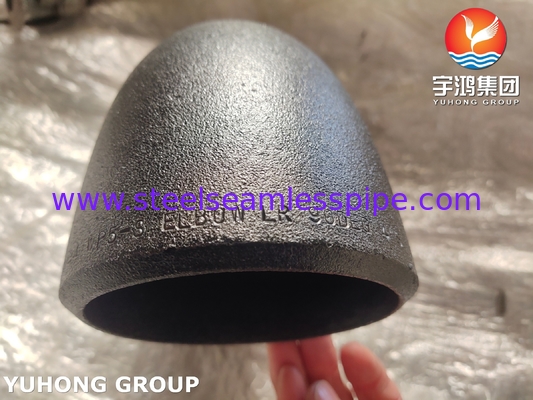

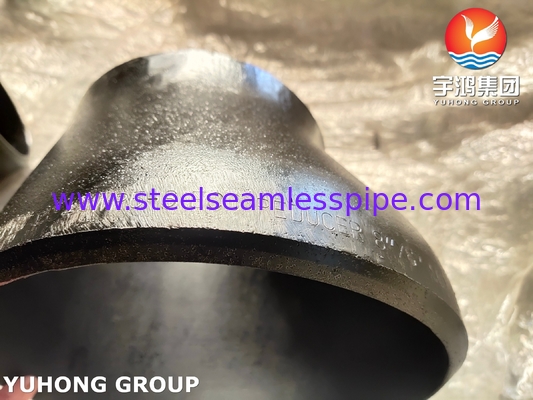

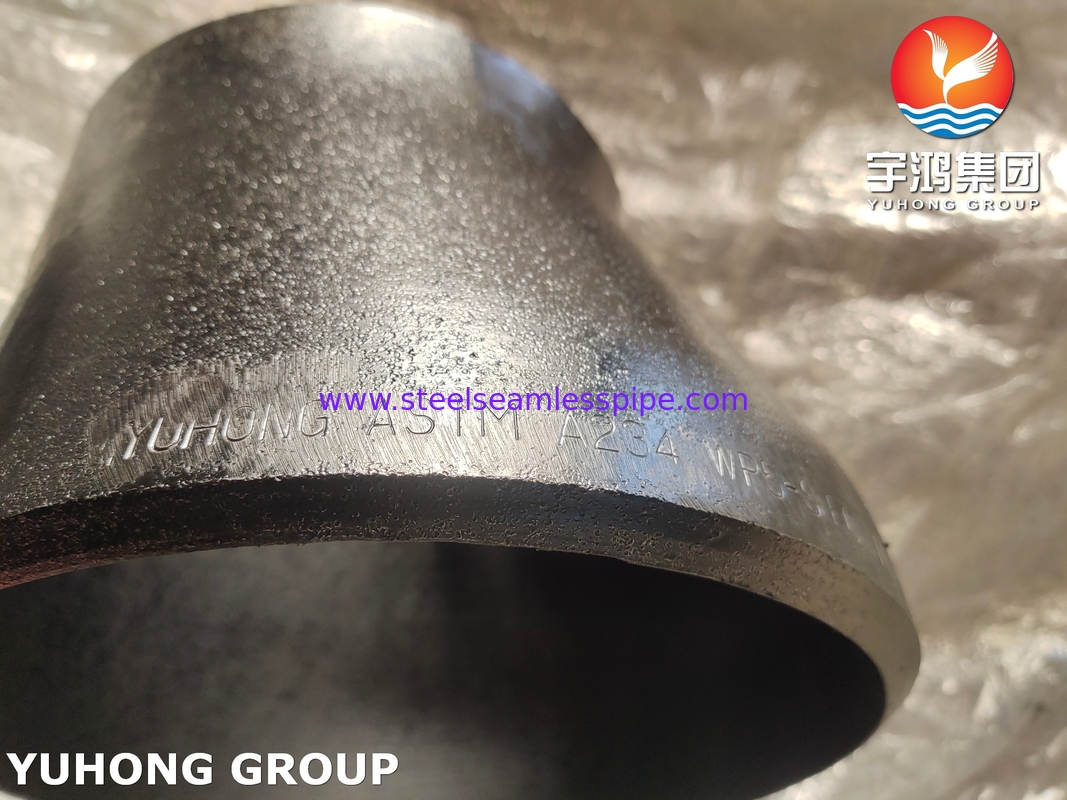

ASTM A234 WP5 Nahtlose Rohrverbindung aus Legierungsstahl Buttweld B16.9

ASTM A234 WP5 Legierungsstahl nahtlose Rohrfittings, stumpfgeschweißt B16.9

ASTM A234Der Standard umfasst geschmiedete Fittings aus Kohlenstoffstahl und legiertem Stahl für nahtlose und geschweißte Strukturen, die durch die neuesten Versionen von ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83, MSS-SP-95 und MSS-SP-97 abgedeckt werden. Diese Zubehörteile werden bei der Herstellung von Druckrohrleitungen und Druckbehältern verwendet und können bei mittleren bis hohen Temperaturen eingesetzt werden. Zubehörteile, die von diesen ASME- und MSS-Standards abweichen, sollten in Übereinstimmung mit den ergänzenden Anforderungen S58 der Spezifikation A960/A960M bereitgestellt werden.

ASTM A234 WP5Legierungsstahl-Rohrformstücke entsprechen ASTM A234 "Spezifikation für geschmiedete Rohrformstücke aus Kohlenstoffstahl und legiertem Stahl für den Einsatz bei mittleren und hohen Temperaturen". Sie gehören zu den niedriglegierten Stählen und enthalten Chrom (Cr) und Molybdän (Mo), wodurch die Oxidationsbeständigkeit und die Hochtemperaturfestigkeit erhöht werden. Sie sind hauptsächlich für einen Betriebstemperaturbereich von -29 °C bis 577 °C (-20 °F bis 1070 °F) geeignet und eignen sich für Hochtemperatur- und Hochdruckumgebungen.

ASTM A234 WP5 Legierungsstahl FittingChemische Anforderungen

ASTM A234 WP5 Legierungsstahl FittingMechanische Eigenschaften

ASTM A234 WP5 Legierungsstahl Rohrformstücke Herstellung und Wärmebehandlungsanforderungen

1.Herstellungsverfahren:Rohrformstücke werden durch Schmieden, Walzen, Bearbeiten oder eine Kombination dieser Verfahren hergestellt.

2. Wärmebehandlung:Alle WP5-Rohrformstücke müssen nach der endgültigen Formgebung einer Normalisierungs- und Anlasswärmebehandlung unterzogen werden.

• Das Normalisieren beinhaltet das Erhitzen des Rohrformstücks auf eine Temperatur oberhalb der Austenitisierungstemperatur, das Halten bei dieser Temperatur und anschließendes Abkühlen in ruhender Luft. Dies verfeinert die Korngröße, homogenisiert das Gefüge und verbessert die mechanischen Eigenschaften.
• Das Anlassen beinhaltet das Wiedererhitzen des Rohrformstücks auf eine geeignete Temperatur unterhalb des kritischen Punktes nach dem Normalisieren, typischerweise im Bereich von 650-750 °C, das Halten für eine ausreichende Zeit und anschließendes Abkühlen, in der Regel an der Luft. Dies baut Normalisierungs- und Kaltverformungsspannungen ab, verbessert die Zähigkeit, Duktilität und Dimensionsstabilität und passt die Zugfestigkeit und Härte an.

Die richtige Wärmebehandlung ist entscheidend, um sicherzustellen, dass ASTM A234 WP5 Legierungsstahl-Rohrformstücke die erforderliche Festigkeit, Zähigkeit, Hochtemperatureigenschaften und Wasserstoffkorrosionsbeständigkeit erreichen.

ASTM A234 WP5 Legierungsstahl Herstellung und Prüfanforderungen

• Verfahren:Warmumformen und Bearbeiten, erfordert Normalisierungs- und Anlasswärmebehandlung.
• Prüfung:Analyse der chemischen Zusammensetzung (Spektrometerdetektion); Prüfung der mechanischen Eigenschaften (Zug-, Schlagprüfung); Härteprüfung (Brinellhärte HB ≤ 197); Zerstörungsfreie Prüfung (UT/RT gemäß Bestellvorgaben).

ASTM A234 WP5 Legierungsstahl Fitting im Vergleich zu anderen Güten

ASTM A234 WP5 Legierungsstahl Fitting Anwendung

• Petrochemie: Hochtemperatur-Prozessrohrleitungen in Ölraffinerien, wie z. B. für katalytisches Cracken, Hydrotreating und Reforming.

• Kohlekraftwerkserzeugung:Hochtemperatur-Dampfleitungen, Überhitzer und Zwischenüberhitzer-Verbindungssysteme für Kraftwerkskessel.

• Kernkraft:Einige Hilfsrohrleitungssysteme.

• Andere Industrien:Jedes Rohrleitungssystem, das den Betrieb von Medien innerhalb des Temperaturbereichs von 540 °C bis 650 °C (1000 °F bis 1200 °F) erfordert.
