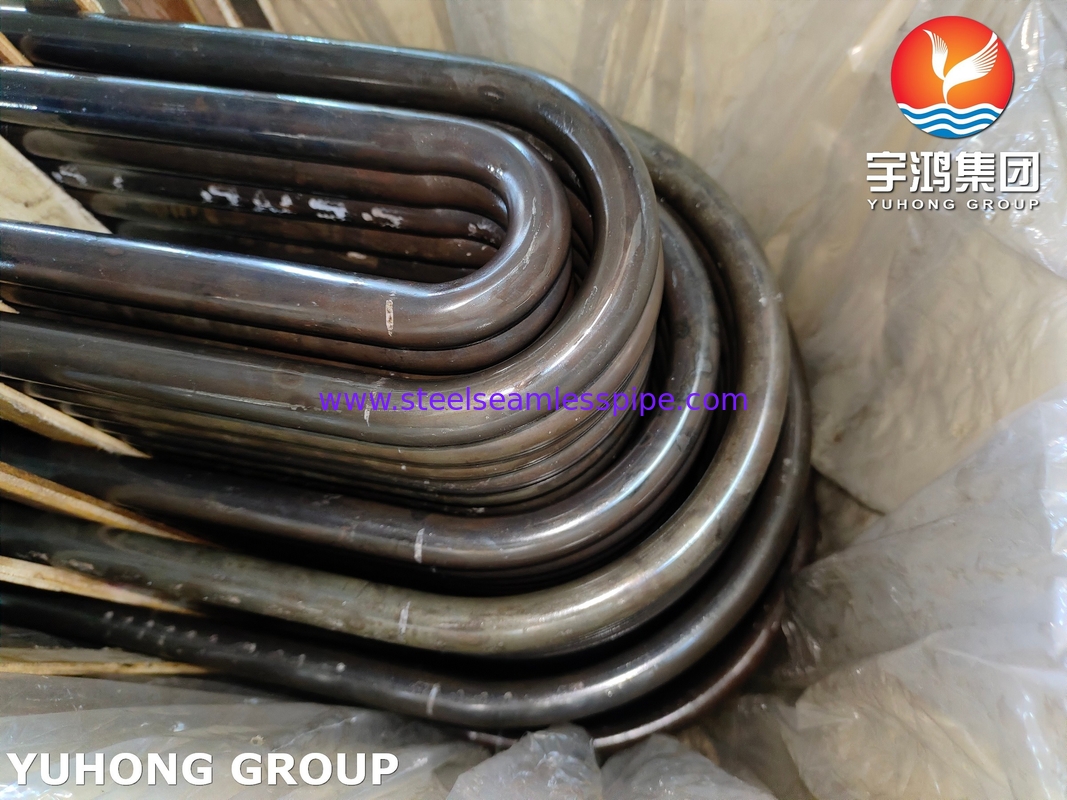

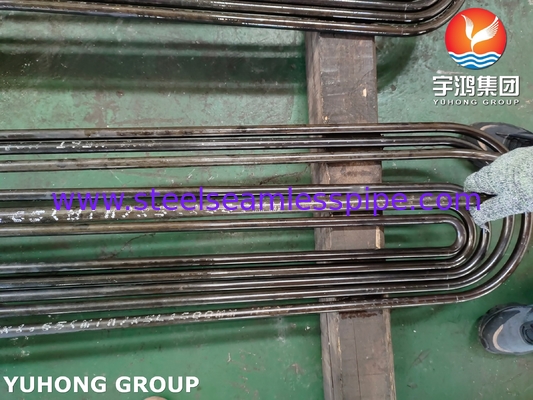

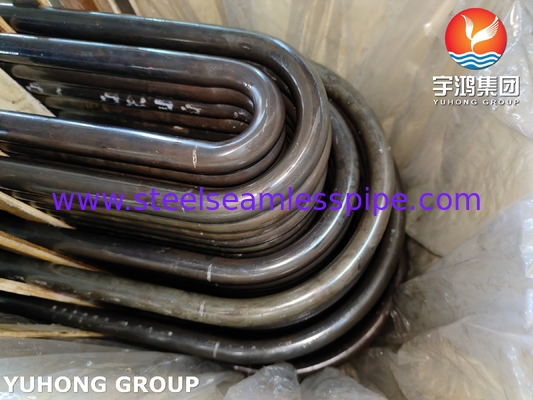

ASTM A213 / ASME SA213 T9 U-Bendrohr aus Stahllegierung nahtloser Wärmetauscherrohr

ASTM A213 / ASME SA213 T9 Legierstahl nahtlose U-Bogenröhre Wärmetauscherröhre

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.stellt strenge Anforderungen an nahtlose ferritische und austenitische Stahlrohre dar, die für den Betrieb in Umgebungen mit hoher Temperatur bestimmt sind, um die Materialienintegrität und die mechanische Leistung zu gewährleisten,und Dimensionskonsistenz.

NachASTM A213 T9Das Material wird normalisiert (auf 925°C erhitzt) und anschließend gehärtet (675°C), um seine Mikrostruktur zu verfeinern, wobei die Zugfestigkeit (≥415 MPa) und die Duktilität (Verlängerung ≥30%) ausgeglichen werden.Nachbeugen, U-Bogenröhren erfordern häufig eine Spannungsentlastung (650°C bis 700°C) zur Minderung der während der Formung hervorgerufenen Restspannungen, um die Einhaltung der Anforderungen an die mechanischen Eigenschaften der Norm sicherzustellen.ASME SA213 T9 U-Beklammungsrohrstellt eine Fusion aus fortgeschrittener Metallurgie, Präzisionsfertigung und strenger Qualitätssicherung dar, was es für Branchen, die eine robuste Leistung bei hohen Temperaturen verlangen, unverzichtbar macht,Hochdruckumgebungen.

Äquivalentes Material für ASTM A213 T9 Legierstahl nahtloses U-Bendrohr

Mechanische Eigenschaften von nahtlosen U-Bogenröhren aus Legierstahl

Chemische Zusammensetzung für ASTM A213 T9 Legierstahl nahtloses U-Bendrohr

Biegeverfahren und Geometrie

• Biegeradius:

  • Folgen Sie mir.ASME B16.9oderTEMA-Standardsfür einen Mindestbiegungsradius (typischerweise 1,5 × 3 × Rohrdurchmesser).

  • Kleine Radien erhöhen die Ausdünnung an der äußeren Biegung und die Verdickung an der inneren Biegung, wodurch ein Risiko für mechanische Ausfälle besteht.

• Ausdünnung der Wände:

  • Grenze der Wandverdünnung auf≤ 17% der Nenndicke(nach ASME-Normen).

  • Verwenden Sie Mandelbiegung oder heiße Induktionsbiegung, um Verformungen zu minimieren.

• Ovalität: Kontrollovalität (Abweichung vom kreisförmigen Querschnitt) auf≤ 8%um Strömungsstörungen oder Spannungskonzentrationen zu vermeiden.

Einsatzbedarf von nahtlosen U-Bogenröhren aus Legierstahl

• Wärmekreislauf: Um thermische Müdigkeit zu vermeiden, müssen häufige Heiz-/Kühlzyklen berücksichtigt werden.

• Verunreinigung: Konstruktion für eine einfache Reinigung (z. B. chemische Spülung, mechanische Bürsten) zur Aufrechterhaltung der Wärmeübertragungseffizienz.

• Der Druck fällt: Optimieren Sie die Biegeometrie, um Turbulenzen und Druckverluste zu minimieren.

Anwendungen

• Petrochemische Industrie
• Wärmetauscher
• Kesselrohr
• allgemeines Ingenieurwesen
• Chemische Industrie
• Kernkraftwerke
• Öl- und Gasindustrie
• Forschung und Entwicklung

• Druckbehälter
