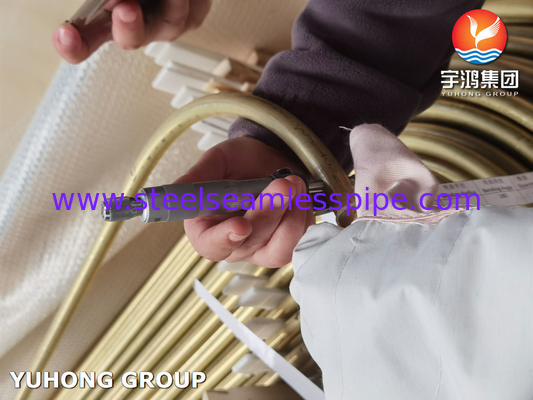

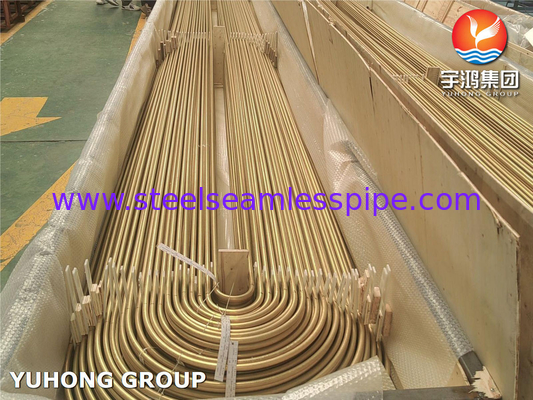

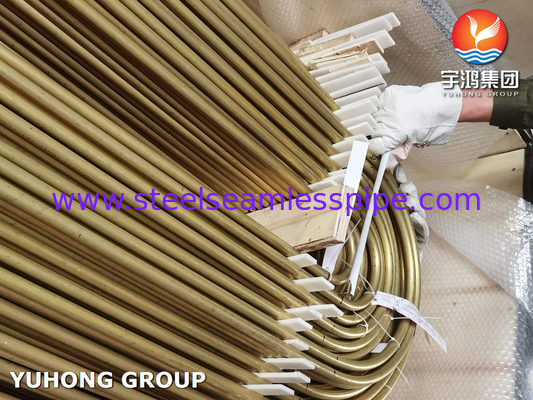

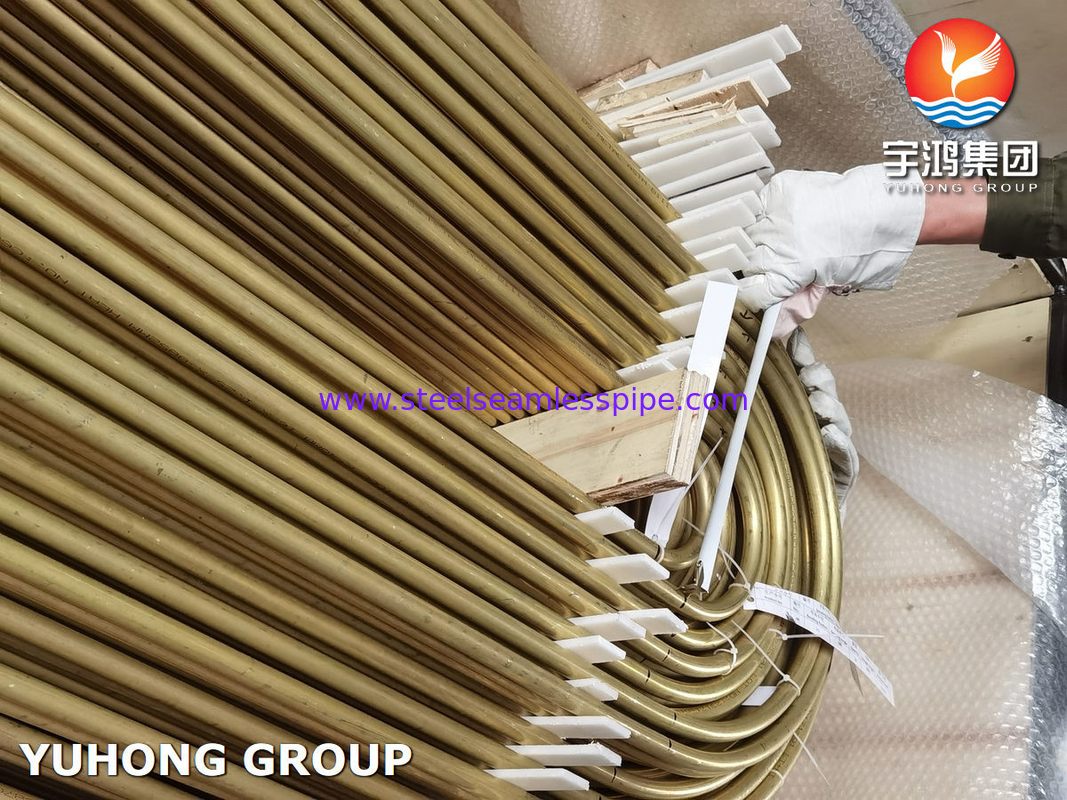

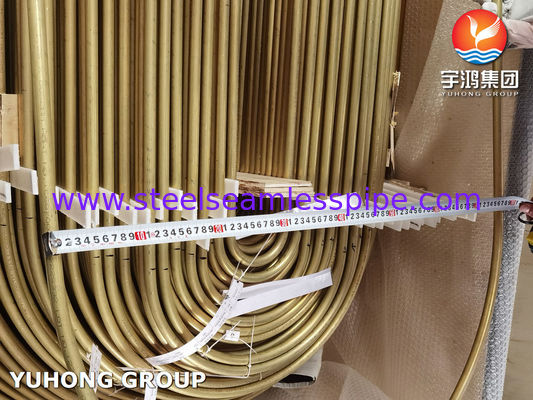

ASTM B395 / ASME SB395 C68700 U-Bend Kupferlegierung für Wärmetauscher

ASTM B395/ ASME SB395 C68700 U-Bend Kupfer- und Kupferlegierrohr für Wärmetauscher

Kupfer und Kupferlegierungen mit U-Bogen werden in Wärmetauschern, Kondensatoren und Kühlsystemen weit verbreitet

Reines Kupfer (UNS C12200/C10200)
Ausgezeichnete thermische/elektrische Leitfähigkeit (Wärmeleitfähigkeit ~ 400 W/m·K).
Widerstandsfähig gegen oxidierende Säuren (wie verdünnte Schwefelsäure) und nicht oxidierende Umgebungen.

Aluminiummessing (UNS C68700)
Zusammensetzung: Cu-Zn-Al (Aluminium 1,5-2,5%).
Ausgezeichnete Beständigkeit gegen Korrosion durch Entstaubung durch Meerwasser (Entstaubung).
Es hemmt das Bioschmutzen und eignet sich für Meeresumgebungen.

Stahl, mit einem Durchmesser von mehr als 0,01 mm
Zusammensetzung: Cu-Zn-Sn (Zinn 0,8-1,2%) + Spuren von Arsen/Antimon.
Widerstandsfähig gegen die Korrosion durch Meerwasser und besser gegen Erosion als reines Kupfer.
Weniger kostengünstig als Kupfer-Nickel-Legierung.

Kupfer-Nickellegierung (z. B. C70600 90/10, C71500 70/30)
Zusammensetzung: Cu-Ni-Fe (C70600: Ni 10%, Fe 1,5%).
Widerstandsfähig gegen hohe Geschwindigkeitserosion durch Meerwasser (≤ 4 m/s) und Korrosion durch Schwefelwasserstoff.
Antibiologische Verunreinigung, hohe Festigkeit (Zugfestigkeit ~ 450 MPa).

Phosphorbronz (UNS C51000)
Zusammensetzung: Cu-Sn-P (Zinn 5%, Phosphor 0,1-0,3%).
Hohe Festigkeit, Ermüdungsbeständigkeit, geeignet für Vibrationsumgebung.
Widerstandsfähig gegen Meerwasser und alkalische Medien.

Beschreibung



Korrosionsbeständigkeit:
Überlegene Widerstandsfähigkeit gegen Meerwasser, Bioschmutz und Entzinkung aufgrund des Aluminiumgehalts.
Übertrifft reines Messing in Salz- und Brackumgebungen.
Wärmeleitfähigkeit: Hohe Wärmeübertragungseffizienz für Kondensator-/Wärmetauschersysteme.
Formbarkeit: Die U-Bekehrungsgeometrie ermöglicht eine kompakte Konstruktion in Wärmetauschern; gegrillte Rohre widerstehen beim Biegen dem Riss.


Anwendung in der Industrie

Schifffahrt und Meerestechnik Meerwasserkondensator, Kühlgerät U-Rohr-Bündel Hohe Salzstrahlung, Biobeschmutzung, langfristige Eintauchen

Wärme-/Kernkraftwerk Dampfoberflächenkondensator, Zufuhrwasserbereiter Hochtemperaturdampf, zirkulierendes Kühlwasser

Entsalzungsanlage Mehrstufiges Blitz- (MSF) Verdampferrohr Hohe Temperatur, hohe Salzgehalt, Chlorid-Ionenkorrosion

Chemische Ausrüstung Säure-Base-mittlere Wärmetauscher (nicht stark oxidierende Umgebung) Korrosionsflüssigkeiten mit mittlerer und niedriger Konzentration
