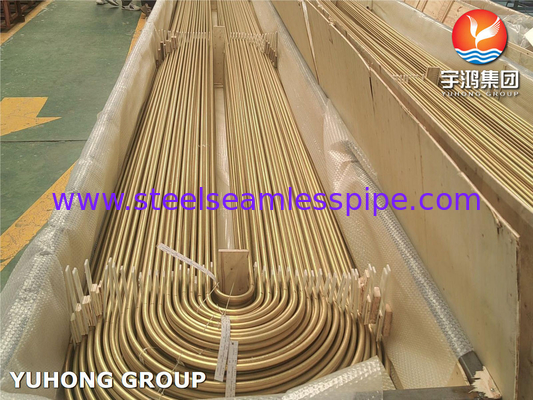

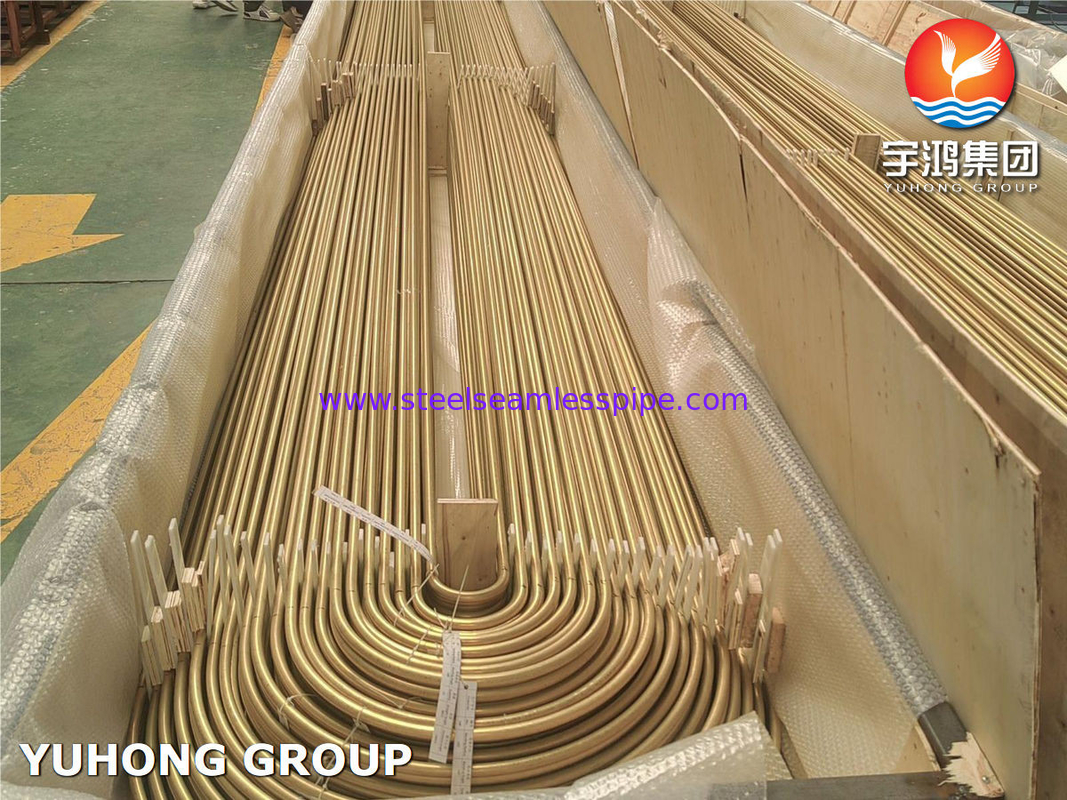

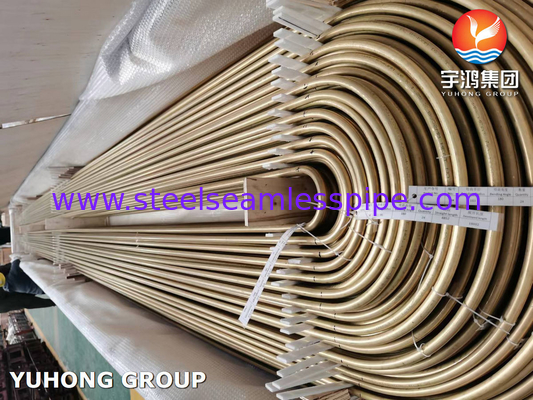

Aluminium-Brass ASME SB111 C68700 U Biege-Wärmetauscherröhre für Raffinerienkühlgeräte

ASME SB111 C68700 U Biegeboilerröhrchen Anwendung

1. Marine und Offshore-Systeme

• Meerwassergekühlte Kondensatoren und Wärmetauscher: Schiffskondensatoren (Hauptmotorkühlung), Offshore-Ölplattformwärmetauscher (Kühlhydrauliksysteme, Gleitöl),Entsalzungsanlagen (mehrstufige Blitzverdampfer).

2Energieerzeugung (Fossil- und Kernenergie)

• Dampf-Oberflächenkondensatoren: Küsten-/Kernkraftwerke (meereswassergekühlte Kondensatoren), Abwärmerückgewinnungsanlagen (Abgaskessel).

3. Chemische und petrochemische Verarbeitung

• Anwendung: Korrosive Flüssigkeitswärmeübertragung: Kühlgeräte für Raffinerien (Kohlenwasserstoffverarbeitung), Ammoniakkondensatoren (Düngerbetriebe).

4. Klimaanlage und Kühlung

• Chiller und Verdampfer: Kompaktes Design passt zu Schalen- und Rohrverdampfern (z. B. Industrie-Kühler), mit Meerwasser gekühltem HVAC (tropische Küstenbauten), industriellen Kühlsystemen.

5Industrieprozesskühlung

• Hochtemperatur-/Druckwechsler: Erfüllt strenge Abmessungstoleranzen für Hochdrucksysteme, Brauerei-/Destillerie-Wurtkühlgeräte, Pulp & Paper Mill Wärmerückgewinnung.

ASME SB111 C68700 Biege-Kesselrohrfestigkeit

1. Mechanische Eigenschaften von C68700 Aluminium Messing Die SB111-Spezifikation stellt sicher, dass das Rohr bestimmte Festigkeitskriterien erfüllt.

Typische Eigenschaften von C68700 (ASTM B111, ASME SB111) bei Raumtemperatur sind:

2Faktoren, die die Stärke beeinflussen

A. Temperaturwirkungen

• Bei erhöhten Temperaturen (~ 150°C / 302°F):
• Die Zugfestigkeit sinkt um ~20~30%.
• Gefahr einer Kriechverformung, wenn sie in der Nähe der Ertragsgrenzen belastet wird.
• Unter 0 °C (32 °F):
• Wird etwas stärker, aber brüchiger (Schlagwiderstand sinkt).

B. Korrosion und Auswirkungen der Erosion

• Durch Entwässerung oder Vergrößerung kann die effektive Wandstärke verringert werden und die Drucktragungskapazität verringert werden.
• Erosion-Korrosion (Hochgeschwindigkeitsmeereswasser) kann den Verschleiß beschleunigen.

C. U-Bend-Stressüberlegungen

• Der gebogene Bereich wird durch die Arbeit gehärtet, wodurch die lokale Festigkeit erhöht wird, aber bei unsachgemäßem Aufheizen das Risiko besteht, dass er durch Spannung knackt.
• Rückständige Belastungen durch Biegen können eine Belastungslinderung erfordern.

3. Festigkeitsvergleich mit anderen Wärmetauscherröhren

4. Konstruktions- und Betriebsfestigkeitsgrenzen

• Maximal zulässiger Druck: Abhängig vom Rohrdurchmesser/Wanddicke (verwenden Sie für Berechnungen ASME BPVC Abschnitt VIII).
• Ermüdungsdauer: Ausgezeichnet für zyklische thermische Belastungen (U-Bekehrung ermöglicht die Ausdehnung).
• Vermeiden Sie: Überanstrengung von Rohrplatten (kann dünnwandige Rohre zusammenbrechen); übermäßige Vibrationen (kann zu Verschleiß führen).

5. Prüfung und Zertifizierung

• Hydrostatischer Test: Bei 1,5x Konstruktionsdruck wird sichergestellt, dass kein Leck auftritt.
• Wirbelstrom-/UT-Prüfung: Prüfung auf Stärke beeinträchtigende Defekte.
• Zertifizierungen: ASTM B111 / ASME SB111, EN 12451 (EU).
