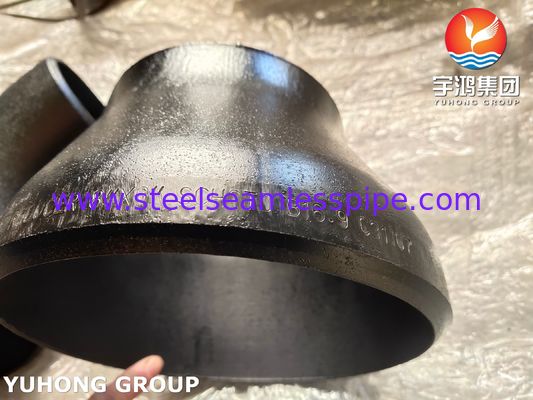

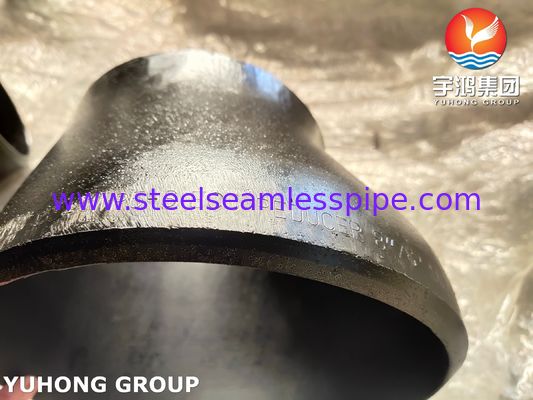

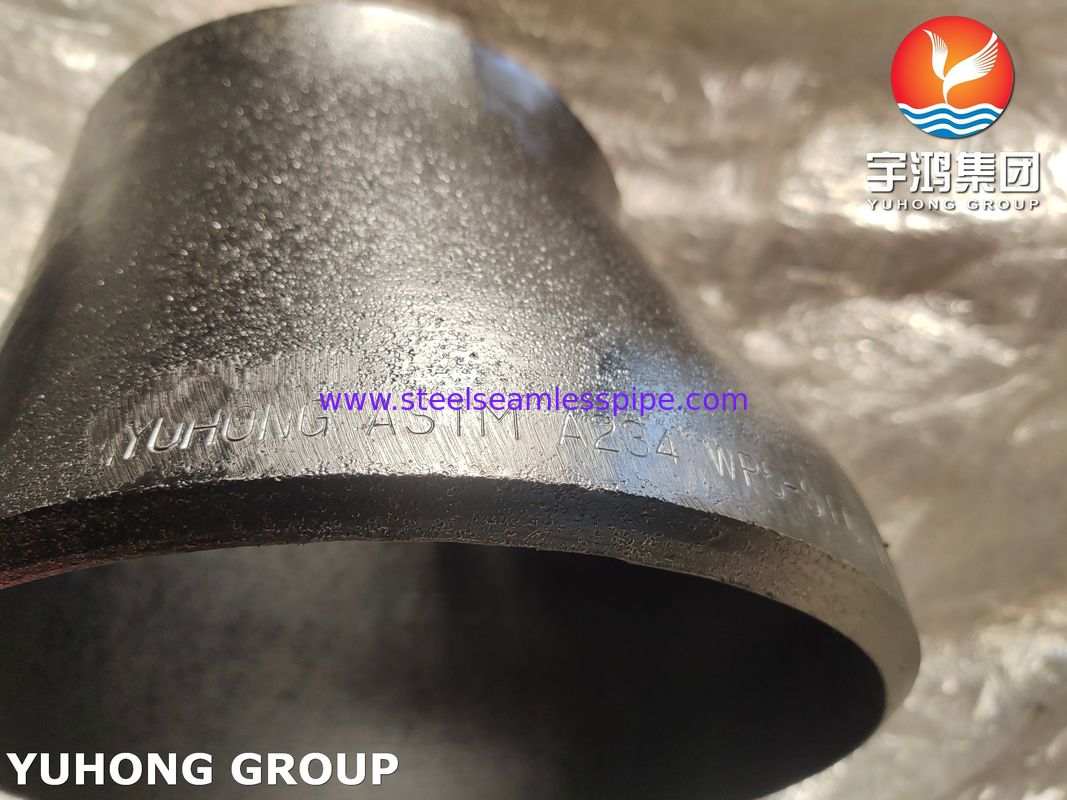

ASTM A234 WP5 CL1 / CL3 Exzentrischer Reduktor aus Legierungsstahl ASME B16.9 Buttweld-Rohrverbindungen

ASME B16.9 ASTM A234 WP5 Klasse 1 / Klasse 3 exz. Reduzierstück aus legiertem Stahl Rohrverschraubung

Ein exzentrisches Reduzierstück aus legiertem Stahl nach ASTM A234 WP5 CL1 / CL3 ASME B16.9 Stumpfschweiß-Rohrverschraubung ist ein geschmiedetes oder gewalztes, konisches Rohrbauteil, das zur dauerhaften Verbindung zweier Rohre unterschiedlicher Durchmesser in einem Hochtemperatur-Rohrleitungssystem verwendet wird, bei dem die Mittellinien versetzt (exzentrisch) sind, um eine ebene Ober- oder Unterseite beizubehalten. Ein Stumpfschweiß-Reduzierstück ist eine Art von Rohrverschraubung, die zum Verbinden zweier Rohre unterschiedlicher Durchmesser verwendet wird. Im Gegensatz zu anderen Arten von Reduzierstücken (z. B. Muffenschweiß- oder Gewindereduzierstücken) sind Stumpfschweiß-Reduzierstücke so konzipiert, dass sie direkt an die Rohre geschweißt werden, was eine nahtlose Verbindung ermöglicht. Dies macht sie ideal für Hochdruck- und Hochtemperaturanwendungen. Es wird nach den Maßanforderungen von ASME B16.9 hergestellt, aus einem 5% Chrom / 0,5% Molybdän-legierten Stahl gemäß ASTM A234 Güte WP5 gefertigt und ist in zwei Schlagzähigkeitsklassen (CL1 und CL3) erhältlich. Es wird durch Stumpfschweißen direkt an die Rohrenden montiert.


Arten von Stumpfschweiß-Reduzierstücken

• Konzentrische Reduzierstücke: Diese Reduzierstücke haben eine symmetrische Form, wobei die Mittellinie des kleineren Endes mit der Mittellinie des größeren Endes ausgerichtet ist. Sie werden häufig in horizontalen Rohrleitungen verwendet, bei denen die Aufrechterhaltung der gleichen Höhe wichtig ist.
• Exzentrische Reduzierstücke: Diese Reduzierstücke haben eine versetzte Mittellinie, was bedeutet, dass das kleinere Ende von der Mittellinie des größeren Endes versetzt ist. Sie werden häufig in vertikalen Rohrleitungen oder wenn es notwendig ist, eine ebene Flüssigkeitsoberfläche aufrechtzuerhalten (z. B. in Entwässerungssystemen).

Chemische Anforderungen für ASTM A234 WP5 Legierter Stahl Rohrverschraubungen

Druck- und Temperaturwerte für ASTM A234 WP5 Legierter Stahl Rohrverschraubungen


Hinweis: Verschraubungen der Güten WP1, WP11 Klasse 1, WP11 Klasse 2, WP11 Klasse 3, WP12 Klasse 1, WP12 Klasse 2, WP22 Klasse 1, WP22 Klasse 3, WP5 und WP9 müssen im geglühten, isotherm geglühten oder normalgeglühten und angelassenen Zustand geliefert werden

Anwendungen

• Energieerzeugung: Wird in Kesselsystemen, Dampfleitungen und anderen Hochtemperatur-, Hochdruckanwendungen eingesetzt.
• Öl- und Gasindustrie: Wird in Rohrleitungen für den Transport von Öl, Erdgas und anderen Kohlenwasserstoffen eingesetzt.
• Chemische Verarbeitung: Geeignet für Systeme, die korrosive Chemikalien handhaben, wo hohe Festigkeit und Haltbarkeit erforderlich sind.
• Wasseraufbereitung und -verteilung: Wird in kommunalen Wassersystemen und Kläranlagen eingesetzt.


Installation und Wartung



• Schweißen: Stumpfschweiß-Reduzierstücke sind so konzipiert, dass sie direkt an Rohre geschweißt werden. Korrekte Schweißtechniken und -verfahren müssen befolgt werden, um eine starke und leckagefreie Verbindung zu gewährleisten.
• Ausrichtung: Eine korrekte Ausrichtung ist entscheidend, um Spannungskonzentrationen zu vermeiden und einen reibungslosen Fluss zu gewährleisten.
• Inspektion: Regelmäßige Inspektion und Wartung sind notwendig, um potenzielle Probleme wie Korrosion oder Risse zu erkennen und zu beheben.
•
