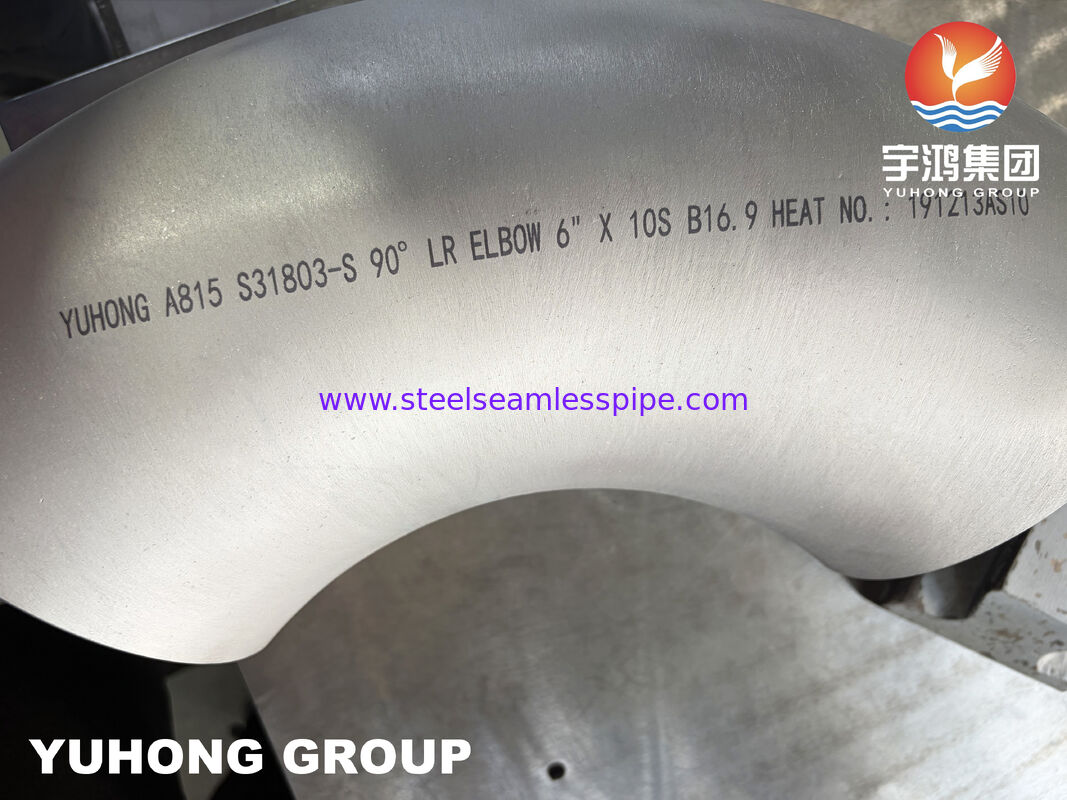

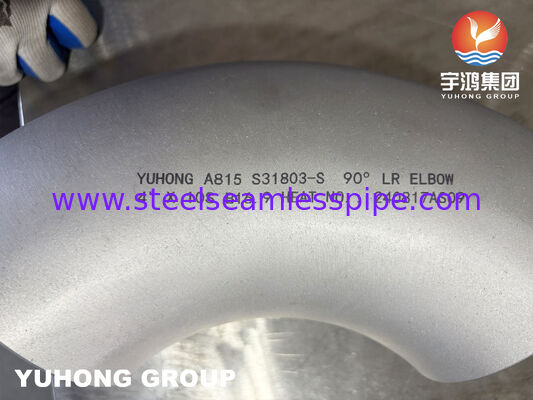

ASTM A815 S31803 Duplex-Edelstahl 90-Grad-Bogen mit langem Radius

ASTM A815 UNS S31803 Duplex-Edelstahl 90LR Bogen

Produktübersicht

Duplex-Edelstahlbogen mit langem Radius für Rohrleitungen mit hoher Korrosionsbeständigkeit

Der ASTM A815 UNS S31803 Duplex-Edelstahl 90LR Bogen ist ein geschmiedetes oder geformtes Rohrstück, das für die Richtungsänderung des Durchflusses in Hochleistungsrohrleitungssystemen entwickelt wurde. Hergestellt nach den Spezifikationen ASTM A815 / ASME SA815, kombiniert dieser Duplex-Edelstahlbogen hohe mechanische Festigkeit mit ausgezeichneter Beständigkeit gegen chloridinduzierte Korrosion, was ihn für anspruchsvolle Industrieumgebungen geeignet macht.

Die Duplex-Struktur S31803 enthält sowohl ferritische als auch austenitische Phasen, was im Vergleich zu herkömmlichen austenitischen Edelstählen eine verbesserte Festigkeit bei gleichbleibend guter Korrosionsbeständigkeit bietet. Das Design mit langem Radius (1,5D) reduziert Strömungsturbulenzen und Druckverlust, weshalb es häufig in Offshore-, chemischen Verarbeitungs-, Öl- und Gas-, Entsalzungs- und maritimen Rohrleitungsanwendungen eingesetzt wird.

Technische Spezifikationen

Chemische Zusammensetzung

Mechanische Eigenschaften

Produktmerkmale

• Hohe Festigkeit der Duplex-Struktur

Der Duplex-Edelstahl UNS S31803 kombiniert ferritische und austenitische Mikrostrukturen und bietet damit eine höhere Streckgrenze als Standard-316L-Edelstahl für Druckrohrleitungen.

• Überlegene Beständigkeit gegen Chloridkorrosion

Die Kombination aus Chrom, Molybdän und Stickstoff verbessert die Beständigkeit gegen Loch- und Spaltkorrosion, insbesondere in chloridhaltigen Umgebungen wie Meerwasser und chemischen Prozessmedien.

• Design mit langem Radius für effizienten Durchfluss

Das 90LR (1,5D) Bogen-Design sorgt für einen sanfteren Durchflussübergang im Vergleich zu Bögen mit kurzem Radius, wodurch Turbulenzen und Druckabfall in Rohrleitungssystemen reduziert werden.

• Zuverlässige geschweißte Rohrverbindung

Das Stumpfschweißungs-Enddesign ermöglicht eine vollständige Durchschweißung mit angrenzenden Rohren und schafft so ein kontinuierliches Rohrleitungssystem, das für Druckanwendungen geeignet ist.

• Geeignet für aggressive industrielle Bedingungen

Entwickelt für Anwendungen, bei denen sowohl mechanische Festigkeit als auch Korrosionsbeständigkeit erforderlich sind, einschließlich Offshore-Plattformen, Chemieanlagen und Maritimsystemen.

Warum S31803 Duplex-Bogen anstelle von 316L wählen?

Verfügbare Abmessungen

Anwendungen

ASTM A815 UNS S31803 90LR Bögen werden häufig eingesetzt in:

• Offshore-Öl- und Gasplattformen

• Petrochemische Anlagen

• Chemische Verarbeitungsanlagen

• Entsalzungsanlagen

• Maritime Rohrleitungssysteme

• Meerwasserkühlsysteme

• LNG-Anlagen

• Kraftwerke

• Druckrohrleitungssysteme

• Papier- und Zellstoffindustrie

• Düngemittelfabriken

• Industrielle Wasseraufbereitung

Inspektion und Prüfung

Inspektionsoptionen umfassen:

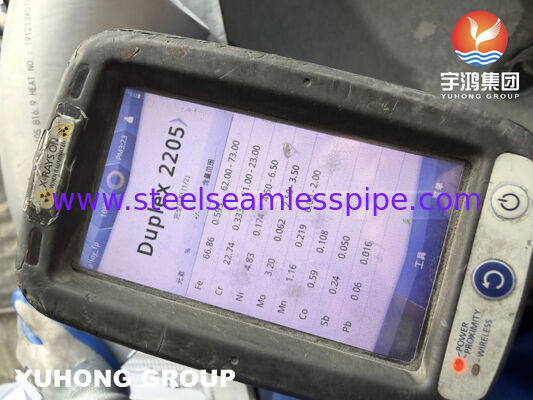

• Positive Materialidentifikation (PMI)

• Analyse der chemischen Zusammensetzung

• Zugprüfung

• Härteprüfung

• Maßprüfung

• Sichtprüfung

• Oberflächenprüfung

• Zerstörungsfreie Prüfung (ZfP)

• Prüfung durch Dritte

Warum YUHONG S31803 Duplex-Bögen wählen

• Hergestellt nach den Anforderungen von ASTM A815 / ASME SA815

• Duplex-Edelstahl, lösungsgeglühte Struktur

• Geeignet für korrosive und Hochdruck-Rohrleitungssysteme

• Design mit langem Radius für verbesserte Durchflussleistung

• Vollständige Inspektionsdokumentation verfügbar

• Kundenspezifische Abmessungen für Industrieprojekte unterstützt

Häufig gestellte Fragen

• Was ist ein ASTM A815 S31803 Bogen?

Ein ASTM A815 S31803 Bogen ist ein Duplex-Edelstahl-Stumpfschweißfitting, der für industrielle Rohrleitungssysteme entwickelt wurde, die hohe Festigkeit und Korrosionsbeständigkeit erfordern.

• Was ist der Unterschied zwischen einem 90LR und einem 90SR Bogen?

Ein 90LR Bogen hat einen langen Radius von etwa dem 1,5-fachen des Rohrdurchmessers, was einen sanfteren Durchfluss im Vergleich zu einem Bogen mit kurzem Radius ermöglicht.

• Warum Duplex-Edelstahlfittings verwenden?

Duplex-Edelstahl bietet im Vergleich zu herkömmlichen Edelstählen eine höhere mechanische Festigkeit und eine verbesserte Beständigkeit gegen Chloridkorrosion und Spannungsrisskorrosion.

• Ist S31803 dasselbe wie Duplex 2205?

Ja. UNS S31803 ist eine der allgemein anerkannten Güten innerhalb der Duplex 2205 Familie.

• Können kundenspezifische Duplex-Bögen geliefert werden?

Ja. Größe, Wandstärke, Radius, Endvorbereitung und Inspektionsanforderungen können gemäß den Projektspezifikationen angepasst werden.
