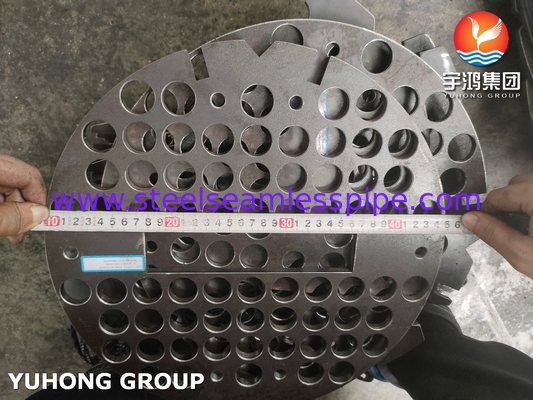

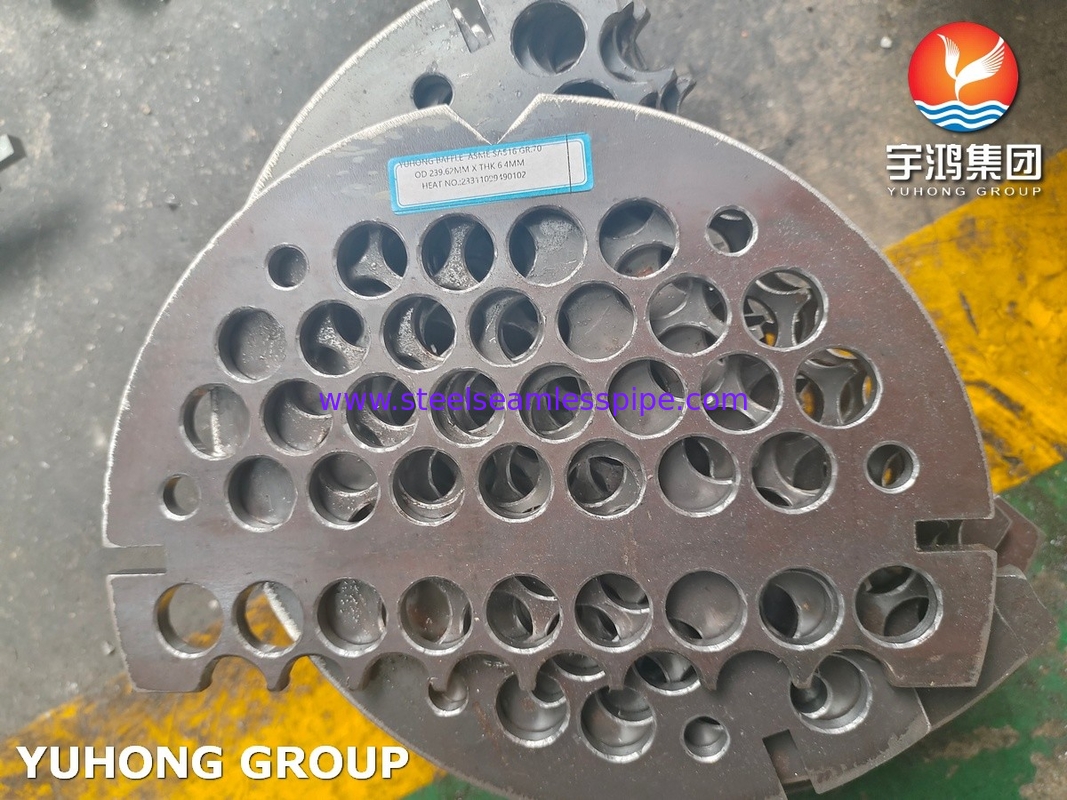

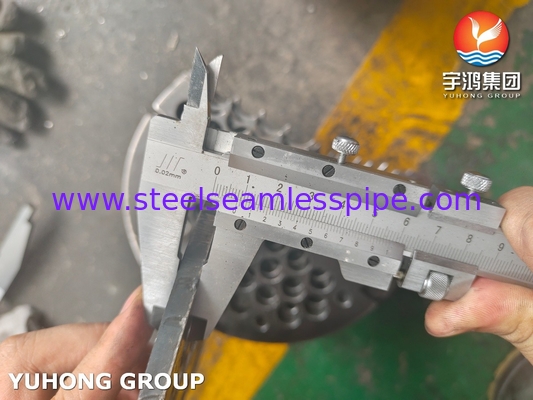

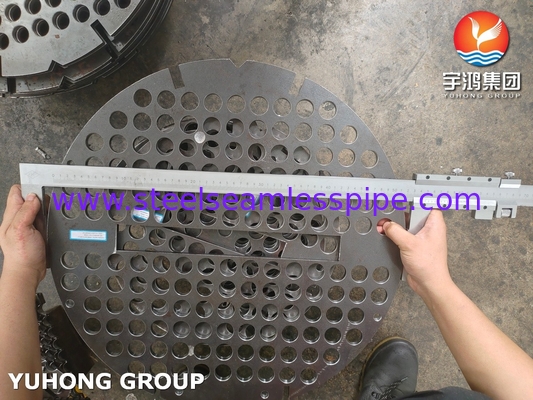

ASME SA516 Gr.70 Kohlenstoffstahl-Baffelplatte für den Wärmetauscher
Baffler sind kritische Komponenten in einer Vielzahl von industriellen Systemen, insbesondere in Geräten wie Wärmetauscher, Kessel und Destillationssäulen.Diese Platten sind in der Regel flach und strategisch in einem Schiff platziert und dienen verschiedenen ZweckenSie sind dünne Platten oder Scheiben, die strategisch in der Schale platziert sind, um den Flüssigkeitsfluss zu lenken und die Wärmeübertragungseffizienz zu verbessern.Sie fördern Turbulenzen und verhindern die Bildung von Stagnationszonen..
Baffles führen die Rohre während der Montage, verhindern durch den Fluss verursachte Vibrationen und lenken die Flüssigkeit an der Schalenseite, um die Wärmeübertragung zu erhöhen.Die Baffeln sind abgestempelt.Die Präzisionsfertigung von Rohrlöchern sorgt für eine einfache Montage und Wartung.Bei flüssigen AnwendungenBei der Gasverarbeitung nehmen Baffeln typischerweise 20-30% des Gehäuse-Durchmessers ein, während sie bei Gasanwendungen 40-45% einnehmen.
Die Wirkung der Abstandsplatte:
(1) Erhöhen Sie die Durchflussgeschwindigkeit der Flüssigkeit in der Schale.
(2) Erhöhen der Turbulenzintensität.
(3) Verbesserung der Wärmeübertragungseffizienz.
(4) Stützen Sie das Wärmeaustauschrohr.
Wie werden Baffles verarbeitet?
Da ein Wärmetauscher in der Regel mehrere Baffeln benötigt, müssen sie gleichzeitig zusammengebaut und gebohrt werden.
Welche Materialien können für die Baffle verarbeitet werden?
Wir können eine Vielzahl von Materialien nach den Anforderungen der Kunden verarbeiten.Einige Kunden benötigen Kupfer-Nickelmaterialien, und einige Kunden benötigen Titanmaterialien.
Chemische Zusammensetzung von A516 GR.70
|
C
|
- Ja.
|
In
|
P
|
S
|
Das ist alles.
|
Die
|
- Was?
|
Ni
|
- Das ist Mo.
|
Nb
|
Ti
|
V
|
|
0.18
|
0.4
|
0.95/1.50
|
0.015
|
0.008
|
0.02 (Min)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Gleichwertiges Material
| Britischer Standard |
Europäische Norm |
ASTM/ASME |
| BS1501-224-490A/B |
Einheit für die Berechnung der Emissionswerte |
A/SA516 - Stufe 70 |
Mechanische Anforderungen
| Mechanische Eigenschaften |
Wert |
| Zugfestigkeit, MPa (ksi) |
485 bis 620 (70 bis 90) |
| Ausfallfestigkeit, min MPa (ksi) |
260 (38) |
| Verlängerung min, % 200 mm (8 Zoll) |
17 |
| Verlängerung min, % 50 mm (2 Zoll) |
21 |
Anwendungen:
- Raffinerien
- Öl und Gas
- Stromerzeugung
- Pharmazeutische Ausrüstung
- Zellstoff- und Papierindustrie
