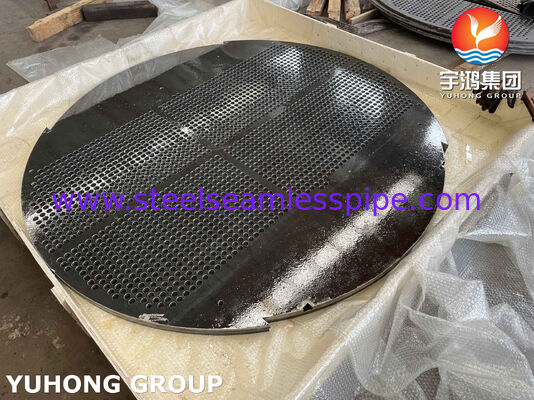

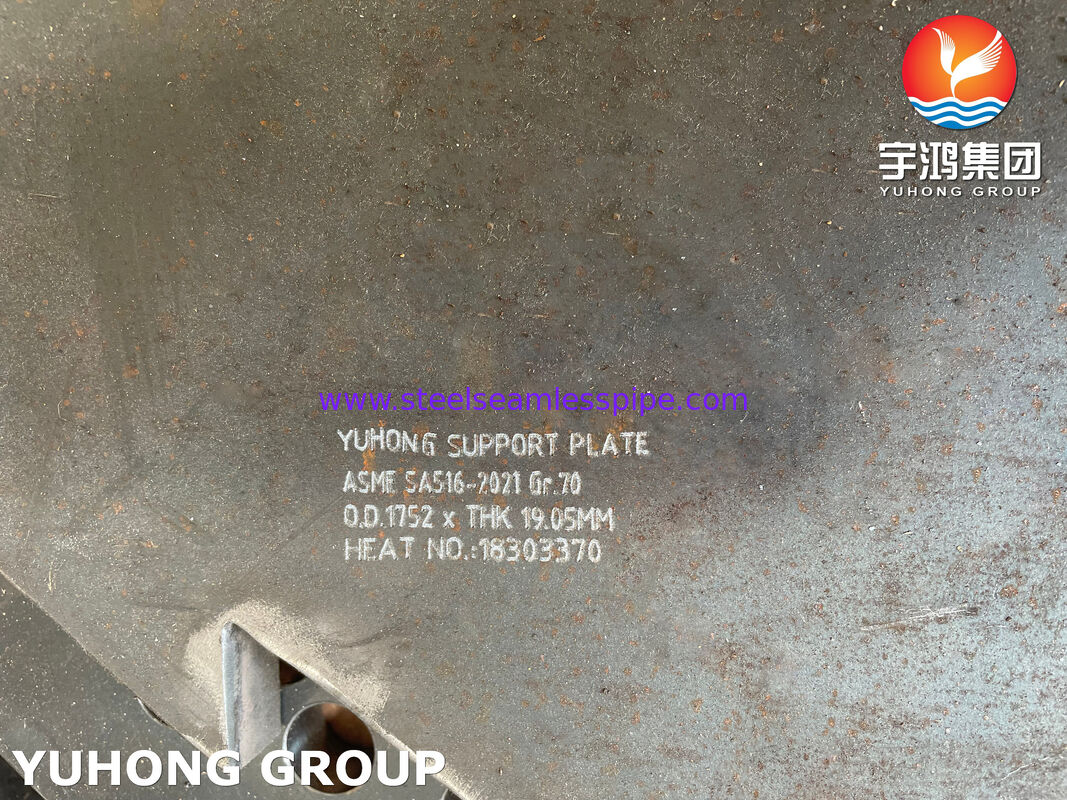

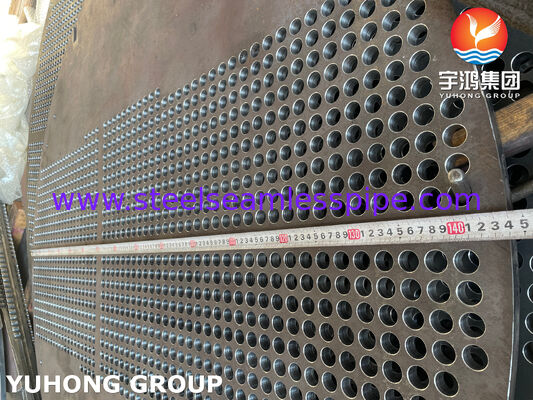

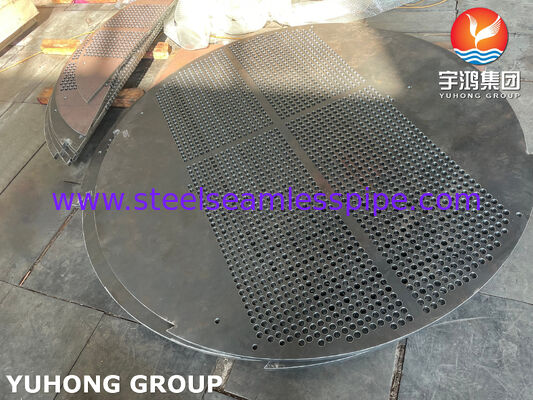

Kohlenstoffstahl Baffle Plate Stützplatte ASME SA516 GR 70 für den Wärmetauscher

Kohlenstoffstahl Baffle Plate Stützplatte ASME SA516 GR.70 für den Wärmetauscher

Produktübersicht
Unsere Baffle- und Stützplatten sind aus ASME SA516-Klasse 70-Kohlenstoffstahl hergestellt, dem von der Industrie bevorzugten Material für interne Komponenten in Schalen- und Rohrwärmetauschern und Druckbehältern.Diese Platten spielen eine entscheidende Rolle, doppelte Funktion: Baffle Plates steuern den Flüssigkeitsfluss auf der Schalenseite durch das Rohrbund für eine optimale Wärmeübertragungseffizienz, während Support Plates das Absacken des Rohres und die durch Vibrationen verursachten Schäden verhindern.Hergestellt nach präzisen TEMA-Standards, sorgen sie für zuverlässige Leistung und Langlebigkeit bei anspruchsvollen industriellen Dienstleistungen.

Hauptmerkmale und Vorteile

Dual-Funktion Design: Baffle Platten (mit segmentalen, doppelsegmentalen oder Scheiben-und-Donut-Schnitten) schaffen einen turbulenten Fluss und erhöhen die Wärmeübertragungskoeffizienten.Stützplatten (mit größeren Freistelllöchern) bieten eine wesentliche mittlere Unterstützung für lange Rohrbündel, Schutz vor Ausfällen.

Optimales Verhältnis von Festigkeit und Wirtschaftlichkeit: SA516 Gr.70 bietet eine ausgezeichnete Festigkeit und Zähigkeit zu einem wettbewerbsfähigen Preis, was es zur Standardwahl für die meisten Wasser-, Dampf-, Öl-, Gas-,und nicht-aggressive chemische Dienstleistungen.

Überlegene Fertigbarkeit und Konsistenz: Diese standardisierte Stahlplatte bietet gleichbleibende Bearbeitungsmerkmale, so dass wir saubere,mit präzisen Schnittkanten und Rohrlöchern mit engen Toleranzen für eine perfekte Einfügung in die Umhüllung des Tauschers.

Nachgewiesene Zuverlässigkeit: Als Qualitätsplatte für Druckbehälter ist SA516 Gr.70 bekannt für seine zuverlässige Leistung bei thermischem Zyklus und mechanischer Belastung,zur allgemeinen strukturellen Integrität des Wärmetauschers beiträgt.

Materialverfolgbarkeit: Alle Platten können mit vollständigen Materialprüfberichten (Material Test Reports, MTR) geliefert werden, die die Einhaltung der ASME SA516 Gr.70-Spezifikationen für chemische und mechanische Eigenschaften bescheinigt.

Hauptfunktionen eines Wärmetauschers:

Baffle Plate: Leitet Flüssigkeit an der Schalseite, erhöht die Geschwindigkeit, verbessert die Wärmeübertragung und reduziert tote Zonen.

Stützplatte: Bietet mechanische Unterstützung für Rohre, minimiert die Abbiegung und dämpft die durch Strömung verursachte Vibration (FIV).

Typische Anwendungen

Stromerzeugung: Wasserbereiter, Kondensatoren, Schmierölkühler.

Öl- und Gasrefining: Rohölwechsler, Produktkühlgeräte.

Chemie und Petrochemie: Verschiedene Prozessheizungen und -kühler.

HVAC & Allgemeine Industrie: Rohr-Wärmetauscher für mehrere Kühl-/Heizfunktionen.

Die technischen Spezifikationen (Zusammenfassung)

Materialstandard: ASME SA516 / ASTM A516, Stufe 70 (normiert).

Plattendicke: Maßgeschneiderte Herstellung nach Zeichnungen des Kunden (allgemeiner Bereich: 3/16 ′′ bis 1 ′′ +).

Konstruktion und Schneiden: Präzisionsschnitt nach spezifiziertem Baffle-Typ (Segmentenschnitt% usw.) und Rohrlochlayout nach TEMA-Standards und Kundenvorgaben.

Schlüsselbescheinigung: Materialprüfbescheinigung (MTR) auf Anfrage erhältlich.

Warum wählen Sie unsere Baffle & Support Platten?
Wir verstehen, dass interne Komponenten für Leistung und Langlebigkeit von entscheidender Bedeutung sind.Wir stellen sicher, dass unsere Platten zu einer effizienten Wärmeübertragung und zuverlässigen, schwingungsfreies Funktionieren des gesamten Rohrbundes.
