Standardisierte Kohlenstoffstahlröhre SA516 GR.70N Wärmetauscherkomponente

Übersicht

SA516 Rohrplatte der Klasse 70ist typischerweise im Bau von Wärmetauschern, Druckbehältern und Kesseln verwendet, wobei seine Funktion darin besteht, die Rohre zu stützen, eine ordnungsgemäße Dichtung zu gewährleisten,und unter hohem Druck und hohen Temperaturen zu verwaltenDie Rohrplatte ist ein entscheidender Bestandteil in Wärmetauschern, da sie als Schnittstelle zwischen den Rohren und der Hülle dient und die Wärmeübertragung erleichtert, während die strukturelle Integrität erhalten bleibt.

SA516 Rohrplatten der Klasse 70 sind ein entscheidender Bestandteil im Druckbehälter- und Wärmetauscherbau.und die Beständigkeit gegen moderate Temperaturen und Druck machen sie ideal für eine Vielzahl von industriellen AnwendungenIn den Bereichen Chemie, Petrochemie und Stromerzeugung ist jedoch für mehr ätzende UmgebungenZusätzliche Oberflächenbehandlungen oder Legierungen können erforderlich sein, um langfristige Leistung und Zuverlässigkeit zu gewährleisten..

Hauptmerkmale von SA516 Stufe 70 Rohrblatt:

1- Eigenschaften des Materials:

• Ausgangsmaterial: SA516 Klasse 70 ist ein Kohlenstoffstahl mit einem relativ niedrigen Kohlenstoffgehalt und einer guten Zugfestigkeit.und seine Einbeziehung in ein Rohrblatt stellt sicher, dass die Struktur hohem Druck und Temperaturschwankungen standhält.
• Zugfestigkeit: 70-90 ksi (485-620 MPa), die ausreichende Festigkeit für mechanische Spannungen in Hochdrucksystemen bietet.
• Leistungsfestigkeit: ≥ 38 ksi (260 MPa), so dass die Rohrplatte erhebliche Belastungen ohne dauerhafte Verformung bewältigen kann.
• Verlängerung: Mindestens 20% in 8 Zoll (200 mm), um eine gewisse Flexibilität und Zähigkeit während des Betriebs zu gewährleisten.
• Härte: Typischerweise im Bereich von 138×179 HB (Brinell), die ausreichende Härte bietet, um Verschleiß und Aufprall zu widerstehen.

2Herstellung und Bearbeitung:

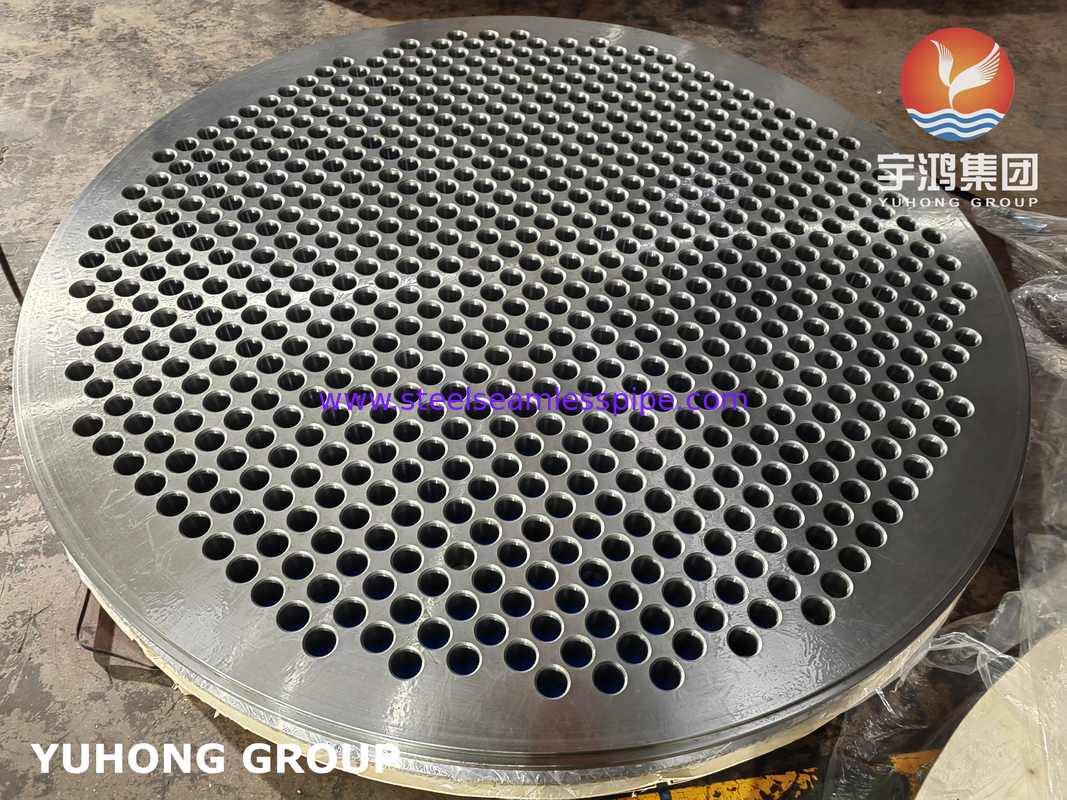

• Rohrblattkonstruktion: Das Rohrblatt ist typischerweise eine dicke, feste Stahlplatte oder ein geschmiedetes Teil, das gebohrt oder bearbeitet wird, um die Rohre unterzubringen.Die Löcher werden sorgfältig mit Präzision gebohrt, um eine richtige Ausrichtung zu gewährleisten und Leckagen an der Schnittstelle von Rohr zu Rohrblatt zu vermeiden.
• Schweißbarkeit: SA516 Klasse 70 ist für ihre gute Schweißbarkeit bekannt, die für die Herstellung von Rohrplatten von entscheidender Bedeutung ist.Das Material kann mit herkömmlichen Verfahren wie SMAW (Shielded Metal Arc Welding) geschweißt werden, SAW (Submerged Arc Welding) und GTAW (Gaswolfram Arc Welding).

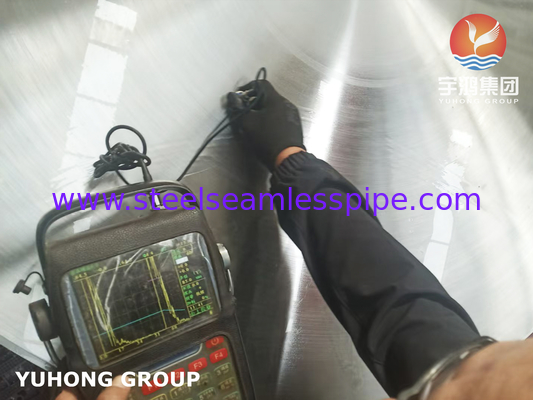

• Wärmebehandlung: Nach der Herstellung werden Rohrplatten häufig wärmebehandelt (z. B. normalisiert oder belastet), um innere Belastungen zu reduzieren und die Zähigkeit zu verbessern.Dies ist besonders wichtig bei Hochdruckanwendungen, bei denen Risse oder Defekte zum Ausfall führen könnten.

3Korrosionsbeständigkeit:

• Während SA516 Klasse 70 eine gewisse inhärente Beständigkeit gegen allgemeine Korrosion aufweist, können Rohrblätter, die harten Chemikalien oder korrosiven Umgebungen ausgesetzt sind, zusätzliche Beschichtungen, Auskleidungen,oder korrosionsbeständige Legierungen für den langfristigen Betrieb.
• Für Anwendungen in Umgebungen, in denen Korrosion ein Problem darstellt, können zusätzliche Oberflächenbehandlungen oder die Verwendung von Legierungen wie Inconel oder Hastelloy für die Rohre erforderlich sein.

4. Mechanische Leistung unter Druck:

• Hochdruckbeständigkeit: Die Rohrplatte muss dem inneren Druck der durch die Rohre zirkulierenden Flüssigkeit standhalten.stellt sicher, dass das Rohrblatt erheblichem inneren Druck ohne Ausfall standhält.
• Temperaturbeständigkeit: Es eignet sich für Anwendungen bei mittleren bis hohen Temperaturen, typischerweise im Bereich von 400 ° F bis 850 ° F (200 ° C bis 450 ° C), was in Wärmetauschern und Kesseln üblich ist.

5. Konstruktionsüberlegungen:

• Dicke: Rohrplatten aus SA516 der Klasse 70 sind je nach Druckbedarf und Größe des Wärmetauschers oder Druckbehälters in verschiedenen Dicken erhältlich.Die Dicke kann von einigen Zentimetern bis zu über einem Fuß reichen.

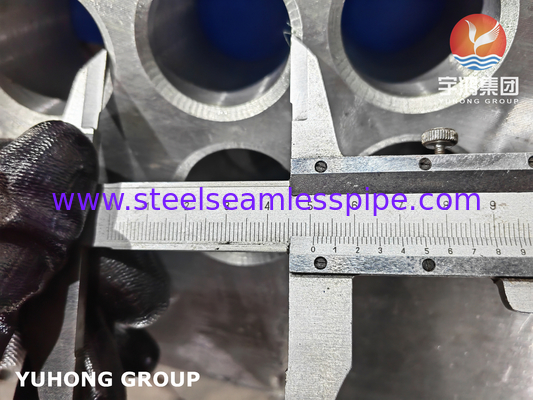

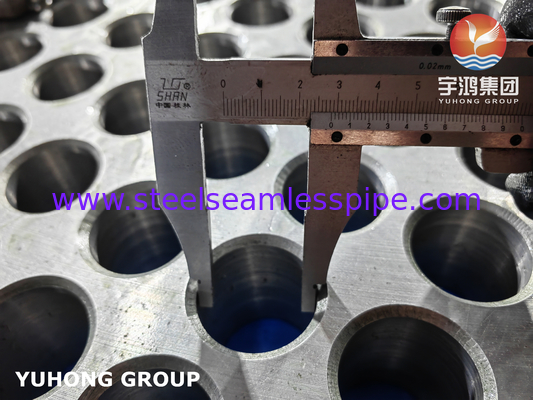

• Schachtelmuster: Die Gestaltung des Schachtelmusters (Anordnung der Rohre) und die Bohrgröße sind entscheidend für die Leistung der Rohrplatte.mit präzisen Lochdurchmesser, um eine richtige Passform zu gewährleisten.
• Dichtungsfläche: Die Dichtungsfläche der Rohrplatte wird typischerweise bis zu einem glatten Abschluss bearbeitet, um Lecks zu vermeiden und sicherzustellen, dass die Rohre ordnungsgemäß versiegelt sind.Es kann auch eine Dichtung oder Dichtungselement erforderlich, um Leckagen zwischen den Rohren und der Rohrplatte zu verhindern.

Mechanische Eigenschaften

Chemische Zusammensetzung

Anwendungen:

• Wärmetauscher:Verwendet sowohl in Schalen-und-Rohr- als auch in luftgekühlten Wärmetauschern, bei denen das Rohrblatt der kritische Teil ist, der die Rohre an Ort und Stelle hält.
• Druckbehälter:In Druckbehältern dient das Rohrblatt als Trennwand, die verschiedene Kammern trennt, oft in Dampfkessel, Reaktoren und Wärmetauschern in der Petrochemie, Stromerzeugung,und chemische Industrie.
• mit einer Breite von mehr als 20 mmRohrplatten sind in Dampfkesseln von entscheidender Bedeutung, da sie den Rohrbund an Ort und Stelle halten und gleichzeitig der thermischen Ausdehnung und dem Druck der Dampferzeugung standhalten.
