ASME SA516 Gr.70 Stahl-Baffelplatten für Kessel und Druckbehälter

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Modellnummer:	ASME SA516 Gr.70 Baffle Plate aus Kohlenstoffstahl

Zahlung und Versand AGB:

Min Bestellmenge:	1pc
Verpackung Informationen:	Falten-Holzetui/Palette
Lieferzeit:	7 Tage
Zahlungsbedingungen:	L/C,T/T

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (277)

Edelstahl-nahtloses Rohr (269)

Duplexedelstahl-Rohr (128)

Duplexedelstahl-Rohr (27)

Nadelröhre (86)

Flossenröhrchen (596)

Wärmetauscher (10)

Wärmetauscherrohr (419)

Wärmetauscher-Rohrbund (37)

Wärmetauscher-Rohrboden (117)

Wärmetauscherleitblech (35)

Luftkühler (7)

Druckbehälter (2)

Edelstahl geschweißtes Rohr (57)

Edelstahl geschweißtes Rohr (113)

Nickel-Legierungs-Rohr (258)

Nickel-Legierungs-Rohr (75)

Kupferlegierungs-Rohr (210)

Legierter Stahl-Rohr (173)

Titanrohr (9)

helles getempertes Rohr (153)

Rauchrohr (138)

Stahlinstallation (784)

Stahlflansch (574)

Andere (384)

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Baffle / Stützplatte	Standards:	ASTM A516, ASME SA516
Material:	Grade 70, 70N	Form:	Auf Wunsch des Kunden
Größe:	Auf Wunsch des Kunden
Hervorheben:	ASME SA516 Gr.70 Baffle Plate , Boiler- und Druckbehälterstützplatten , ASME SA516 Gr.70 Baffle Plate aus Stahl

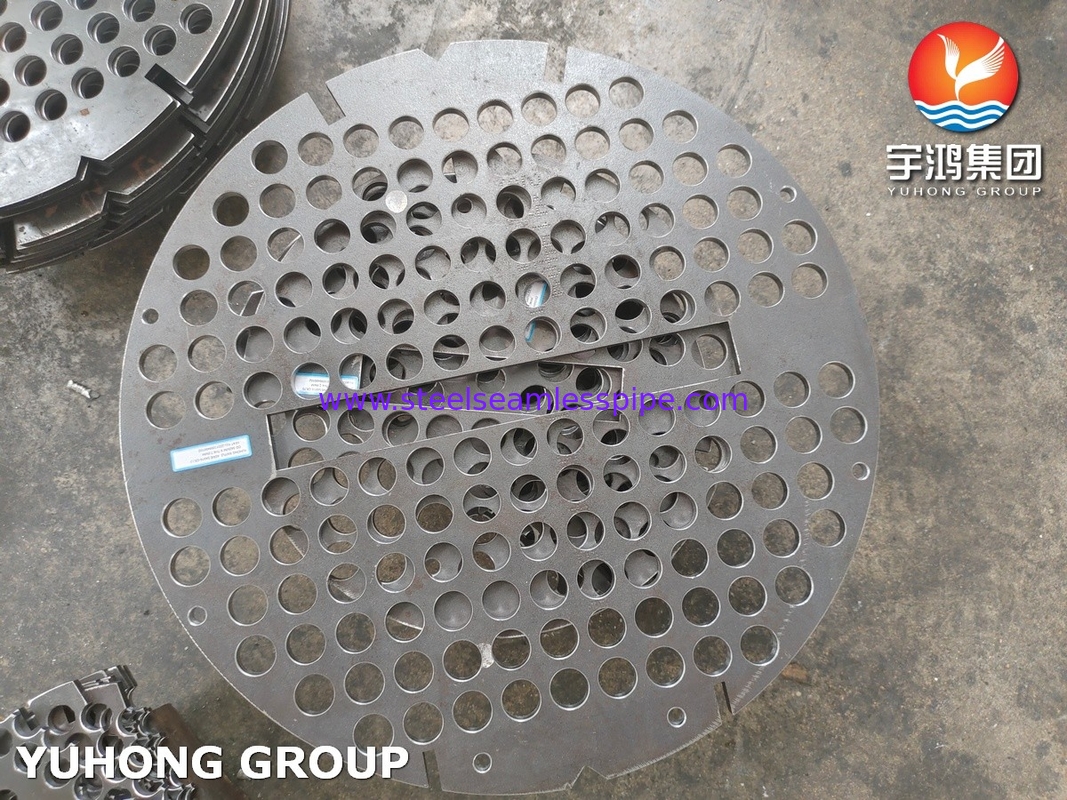

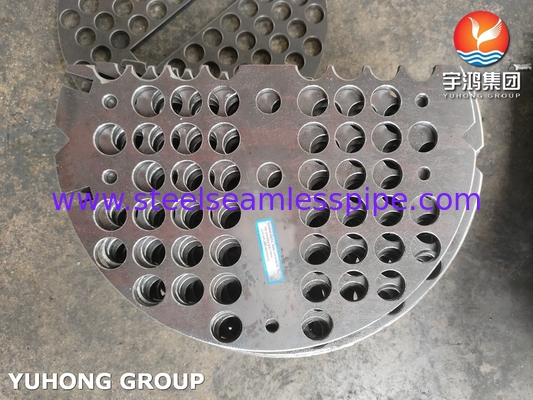

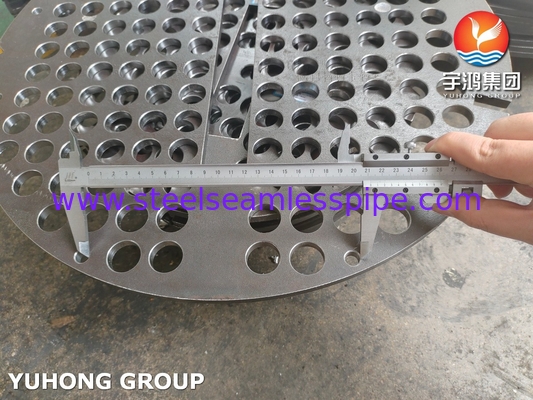

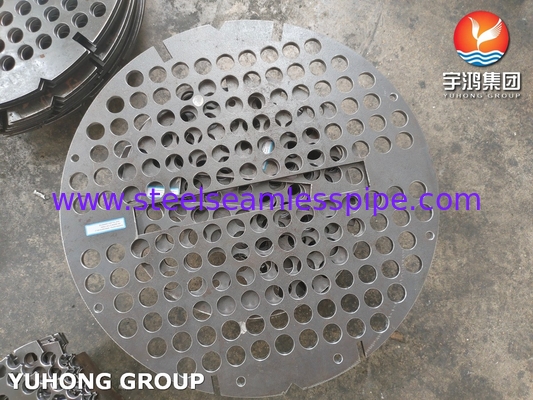

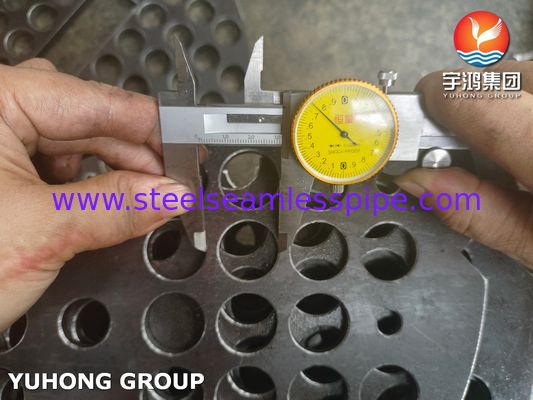

ASME SA516 GR.70 Baffelfestplatte aus Kohlenstoffstahl für Druckbehälter

ASME SA516 Gr. 70 ist eine hochwertige Kohlenstoffstahlplatte, die häufig bei der Herstellung von Druckbehältern und Industrieboilerkomponenten verwendet wird.einschließlich guter Zugfestigkeit und Robustheit, ist dieses Material besonders für Anwendungen in Umgebungen geeignet, in denen eine Widerstandsfähigkeit gegen Druck- und Temperaturschwankungen erforderlich ist.Diese Platten sind so konzipiert, dass sie die Struktur stützen und den Flüssigkeitsfluss steuernDie Fähigkeit, Belastungen und Müdigkeit zu widerstehen, macht sie zu einer beliebten Wahl in Industriezweigen wie Öl und Gas, chemische Verarbeitung und Stromerzeugung.

Äquivalente Beschaffenheit der ASME SA516 Beschaffenheit 70

Britischer Standard	Europäische Norm	ASTM/ASME	DIN
BS1501-224-490A/B	Einheit für die Berechnung der Emissionswerte	A/SA516 Grade 70	- Ich weiß.

Chemische Anforderungen an ASME SA516-Platte der Klasse 70

Elemente	Zusammensetzung %
	Stufe 55 [Grad 380]	Grade 60 [Klasse 415]	Klasse 65 [Klasse 450]	Grade 70 [Klasse 485]
Kohlenstoff, max. a, b:
12,5 mm und weniger	0.18	0.21	0.24	0.27
mit einer Breite von mehr als 50 mm, incl.	0.20	0.23	0.26	0.28
mit einer Breite von nicht mehr als 15 mm	0.22	0.28	0.25	0.30
mit einer Breite von nicht mehr als 15 mm	0.24	0.27	0.29	0.31
Über 200 mm.	0.26	0.27	0.29	0.31
Mangan, b.:
12,5 mm und weniger
Wärmeanalyse	0.60 ̊0.90	00,60 ‰ 0,90 c	0.85 ¢1.20	0.85 ¢1.20
Produktanalyse	0.55 ̊0.98	00,55 ‰ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
Mehr als eine halbe Zoll.
Wärmeanalyse	0.60 ¢1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Produktanalyse	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Phosphor, max. a	0.25	0.25	0.25	0.25
Schwefel, max. a	0.25	0.25	0.25	0.25
Silizium
Wärmeanalyse	0.15 ̊0.40	0.15 ̊0.40	0.15 ̊0.40	0.15 ̊0.40
Produktanalyse	0.13 ̊0.45	0.13 ̊0.45	0.13 ̊0.45	0.13 ̊0.45
a Gilt sowohl für Wärme- als auch für Produktanalysen. b Für jede Verringerung um 0,01 Prozentpunkte unter dem angegebenen Höchstwert für Kohlenstoff ist eine Erhöhung um 0,06 Prozentpunkte über dem angegebenen Höchstwert für Mangan bis zu einem Höchstwert von 1 zugelassen..50% durch Wärmeanalyse und 1,60 % durch Produktanalyse. c Platten der Klasse 60 mit einer Dicke von 12,5 mm oder weniger dürfen bei der Wärmeanalyse 0,851,20% Mangan und bei der Produktanalyse 0,791,30% Mangan enthalten.

Anforderungen an die Zugfestigkeit von ASME SA516-Platte der Klasse 70

ASTM A516	Stufe 55 [381]	Grade 60 [Beschreibung:	Klasse 65 [50]	Grade 70 [485]
Zugfestigkeit, ksi [MPa]	55 ¢75 [380 ¢515]	60 ¢80 [415 ¢550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
Leistungsfestigkeit, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Verlängerung in 200 mm, min, % b	23	21	19	17
Verlängerung in 50 mm, min, % b	27	25	23	21
a Bestimmt entweder mit der 0,2%-Verlagerungsmethode oder mit der 0,5%-Verlängerung-Unterlastmethode. b Siehe Spezifikation A20/A20M für die Verlängerungsanpassung.

Vorteile der ASME SA516 Gr. 70 Platte:

Kosteneffizienz: Erschwinglicher für Großprojekte.
Leichtigkeit der Herstellung: Ausgezeichnete Schweißbarkeit und Formbarkeit.
Gute Leistung: Ausreichende mechanische Eigenschaften für verschiedene Anwendungen.
Vielseitigkeit: Geeignet für eine Reihe von Branchen, in denen eine hohe Korrosionsbeständigkeit nicht das Hauptproblem darstellt.

Andere Materialien

Art der Materialien	Technische Anforderungen * nach
Duplex-Edelstahl	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Edelstahl	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Verwendung in Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Kohlenstoffstahl	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Stahl aus Legierten	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
mit einem Durchmesser von	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Zellstoff.1- Ich weiß.2- Ich weiß.5- Ich weiß.7- Ich weiß.12- Ich weiß.16
Kupfernickel	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
mit einer Dicke von mehr als 0,05 mm	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Nickellegierungen	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Legierung 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Plattierte Stoffe	ASTM/ASME SB898, SB263, SB264 oder näher Explosionsbekleidung für die Herstellung von Materialien aus 2 in 1 oder 3 in 1.
Plattierte Stoffe	Titanium-Stahl, Nickel-Stahl, Titanium-Kupfer, Edelstahl - Kohlenstoffstahl, Legierungen - Stahl usw.

Anwendung

Druckbehälter:
- Als interne Komponenten verwendet, um den Flüssigkeitsfluss zu lenken und das Mischen zu verbessern, wodurch die Effizienz des Behälters verbessert wird.
mit einer Breite von mehr als 20 mm
- In Dampfkesseln verwendet, um Wärmeübertragungsoberflächen zu unterstützen und die Wasserzirkulation zu steuern.
Wärmetauscher:
- Funktion als Deflektor in Wärmetauschern zur Verbesserung der thermischen Effizienz durch Steuerung des Flüssigkeitsflusses und Verhinderung von Turbulenzen.
Chemische Verarbeitung:
- In Reaktoren und Speichereinheiten verwendet, um bei der Mischung und Reaktion von Chemikalien zu helfen und gleichzeitig die strukturelle Integrität zu gewährleisten.
Öl- und Gasindustrie:
- In Separatoren und Tanks eingesetzt, um die Trennung von Öl, Gas und Wasser zu erleichtern und einen effizienten Betrieb unter hohem Druck zu gewährleisten.
Kraftwerke:
- In fossilen Brennstoffen und Kernkraftwerken als Teil von Kühlsystemen und Wärmerückgewinnungssystemen verwendet, um eine optimale Leistung zu gewährleisten.
Wasserreinigungsanlagen:
- Als wesentliche Bestandteile in Kläranlagen und Sedimentationstanks dienen, um die Wasserqualität durch ein wirksames Strömungsmanagement zu verbessern.
Lebensmittel- und Getränkeindustrie:
- Bei bestimmten Anwendungen können SA516 Gr. 70-Platten für die Strukturunterstützung in spezialisierten Verfahren erforderlich sein, sofern eine geeignete Beschichtung zur Korrosionsbeständigkeit aufgetragen wird.
Arzneimittelherstellung:
- In einigen Fällen werden sie in Reaktoren und Behältern eingesetzt, um eine starke und langlebige Stützstruktur zu gewährleisten.
