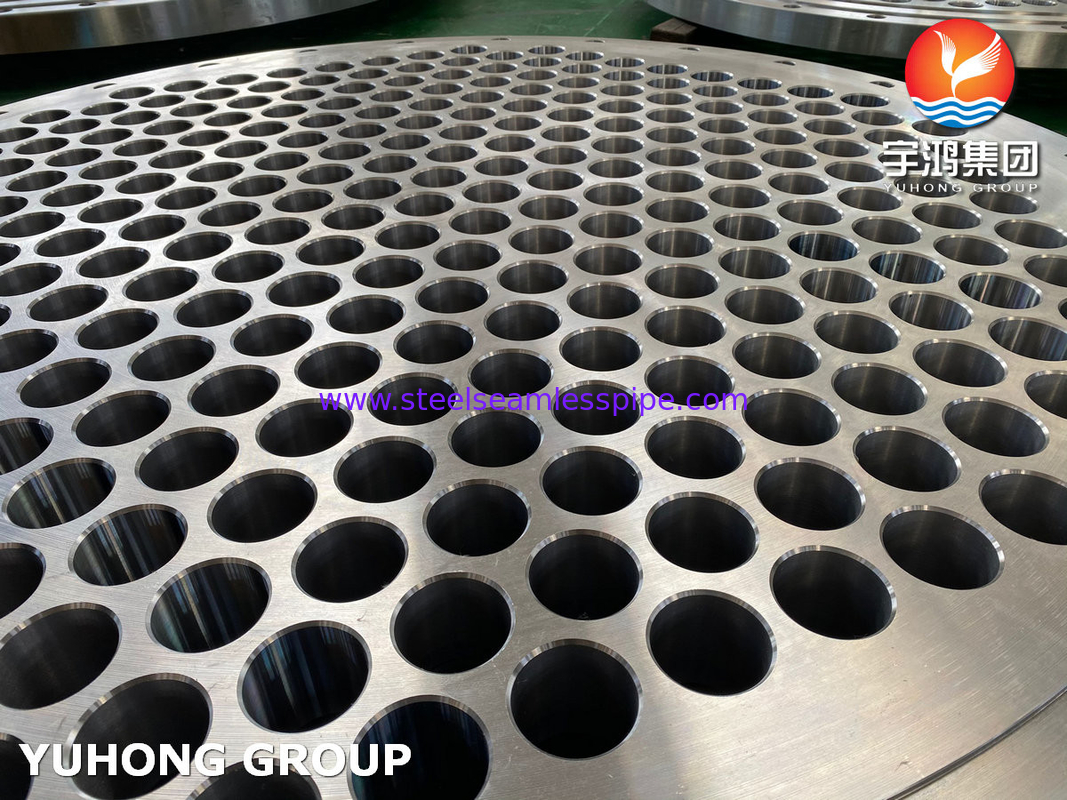

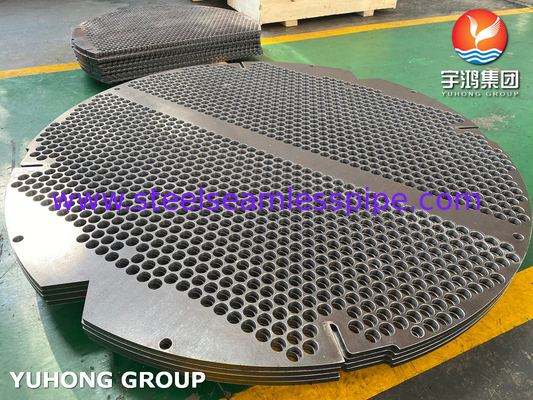

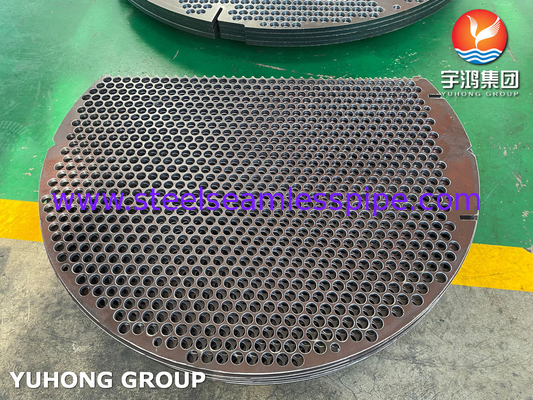

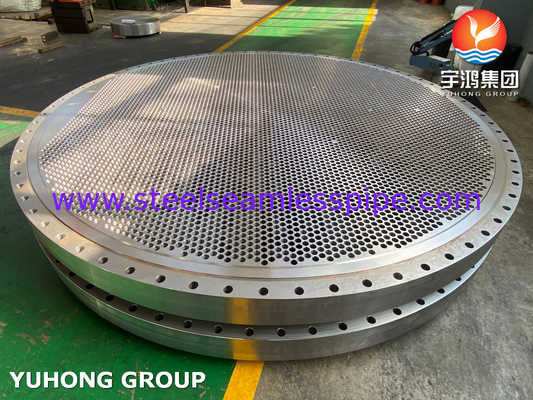

Edelstahl ASTM A182 F304L/F316L Rohrblätter und Baffler für den Wärmetauscher
Was sind Schlauchblätter und Schleudern?
Rohrblatt: Ein Rohrblatt ist eine Platte oder ein Rohr, das als Stütze für die Rohre in einem Wärmetauscher verwendet wird.aus rostfreiem Stahl, oder Messing.
Schleudern: Baffler sind Platten oder Vorrichtungen, die in einem Wärmetauscher platziert werden, um den Fluss von Flüssigkeiten zu lenken und die Wärmeübertragungseffizienz zu erhöhen.die Turbulenzen verursacht und die Wärmeübertragung zwischen der Flüssigkeit und den Rohren verstärktBaffles können aus einer Vielzahl von Materialien hergestellt werden, darunter Metalle, Synthetik und Keramik.
Was sind die Hauptmerkmale und Vorteile von Schlauchblättern und -schlägern?
1.Rohrblatt:
(1)Hauptmerkmale:
- hohe Festigkeit und Stabilität, um Gewicht und Druck der Rohre zu tragen
- Gute Wärmeübertragungseigenschaften, um einen effizienten Wärmeaustausch zwischen Flüssigkeit und Rohren zu gewährleisten
- Materialkompatibilität mit den Rohren und dem Wärmetauscherumfeld zur Verhinderung von Korrosion und Erosion
(2)Vorteile:
- bietet eine sichere mechanische Verankerung der Rohre
- Ermöglicht einfaches Entfernen und Austausch einzelner Rohre zur Wartung und Reinigung
- kann so konstruiert werden, dass sie unterschiedliche Rohrgrößen und -konfigurationen für eine optimale Wärmeübertragung bietet
2.- Das ist nicht nötig.
(1)Hauptmerkmale:
- Fähigkeit zur Förderung von Turbulenzen in der Flüssigkeit, wodurch die Wärmeübertragungswirksamkeit erhöht wird
- Widerstandsfähigkeit gegen Verformungen oder Beschädigungen aufgrund der hohen Flüssigkeitsgeschwindigkeit und des hohen Drucks im Wärmetauscher
- Materialkompatibilität mit der Umgebung der Flüssigkeit und des Wärmetauschers zur Verhinderung von Korrosion und Erosion
(2)Vorteile:
- Verbessert die Wärmeübertragung durch Erhöhung der Oberfläche der an die Flüssigkeit ausgesetzten Rohre
- Verringert die Wahrscheinlichkeit von toten Zonen oder Bereichen mit geringem Durchfluss im Wärmetauscher, was zu einer geringeren Leistung führen kann
- kann in verschiedenen Formen und Konfigurationen konzipiert werden, um den Flüssigkeitsfluss und die Wärmeübertragungswirksamkeit zu optimieren
Methode zur Analyse von Schaltblättern
Anzeigt den für die Analyse zu verwendenden Standard:
- TEMA - Vereinigung der Hersteller von Rohrwechslern
-ASME - ASME Abschnitt VIII Abteilung 1, Abschnitt UHX oder ASME Abschnitt VIII Abteilung 2, Teil 4
-Die im Designcode gewählte Option bestimmt, ob die Software Division 1 oder Division 2 verwendet.
-PD 5500 (britischer Code) - britischer Druckbehältercode, Abschnitt 3.9, Flachwärmetauscher-Rohrblätter
- EN-13445
F316L Chemische Zusammensetzung
| Gradsymbol |
UNS-Nummer |
mit einer Breite von mehr als 20 mm |
Elemente |
Zusammensetzung % |
| F316L |
S31603 |
18 Chrom, 8 Nickel, mit Molybdän modifiziert,
Kohlenstoffarme 316LG |
Kohlenstoff |
0.030 max. |
| Mangan |
2.00 max. |
| Phosphor |
0.045 max. |
| Schwefel |
0.030 max. |
| Silizium |
1.00 max. |
| Nickel |
10.0-15.0 |
| Chrom |
16.0-18.0 |
| Molybdän |
2.00-3.00 |
| Stickstoff |
0.10 |
F304LChemische Zusammensetzung:
| C |
In |
P |
S |
- Ja. |
Ni |
Die |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8 bis 13 |
18 bis 20 |
Was sind die Anwendungen von Schlauchblättern und -schlägern?
Rohrblätter und -schalter werden häufig in Wärmetauschern in verschiedenen Branchen verwendet, darunter:
1Öl und Gas: Wärmetauscher werden in Ölraffinerie, Gasverarbeitungsanlagen und petrochemischen Anlagen zum Wärmeübertragen zwischen heißen und kalten Flüssigkeiten eingesetzt.
2. Stromerzeugung: Wärmetauscher werden in Kraftwerken verwendet, um Wärme von Dampf oder Gas auf Wasser zu übertragen, das dann zur Stromerzeugung verwendet wird.
3Chemische Verarbeitung: Wärmetauscher werden in chemischen Verarbeitungsanlagen verwendet, um bei der Herstellung verschiedener Chemikalien Wärme zwischen Flüssigkeiten zu übertragen.
4- Nahrungsmittel und Getränke: Wärmetauscher werden in der Nahrungsmittel- und Getränkeproduktion verwendet, um Zutaten während der Verarbeitung abzukühlen oder zu erwärmen.
5. HVAC: Wärmetauscher werden in Heiz-, Lüftungs- und Klimaanlagen verwendet, um Wärme zwischen Luft und Flüssigkeiten zu übertragen, was zur Regulierung von Innenraumtemperatur und Luftfeuchtigkeit beiträgt.
In all diesen Industriezweigen spielen Rohrplatten und -schützungen eine wichtige Rolle bei der Gewährleistung einer effizienten Wärmeübertragung und bei der Aufrechterhaltung der strukturellen Integrität des Wärmetauschers.
