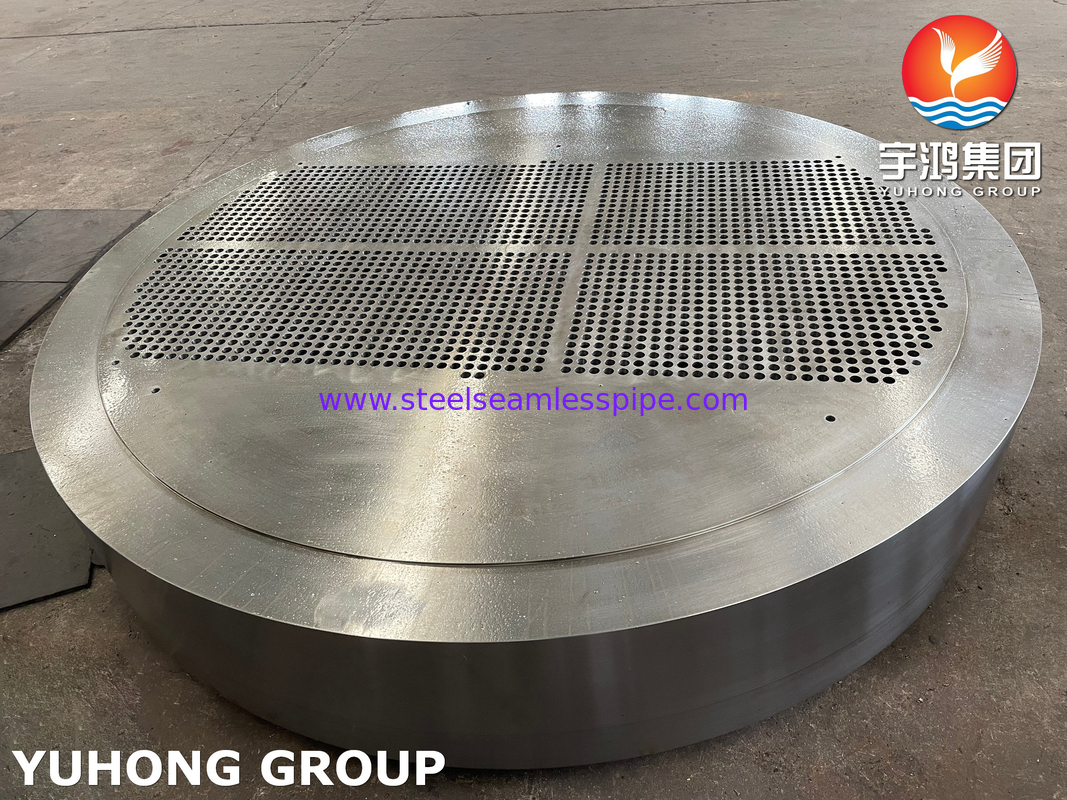

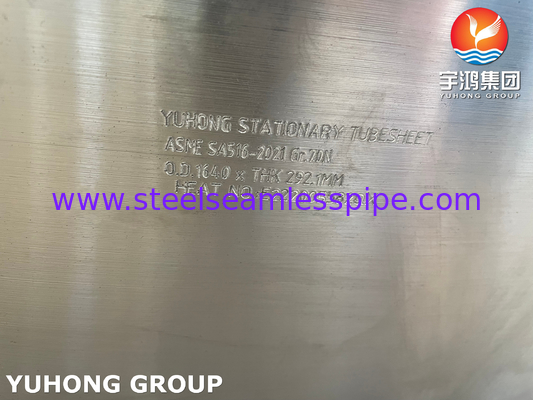

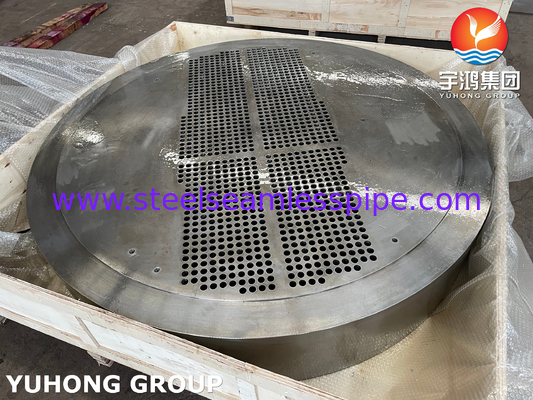

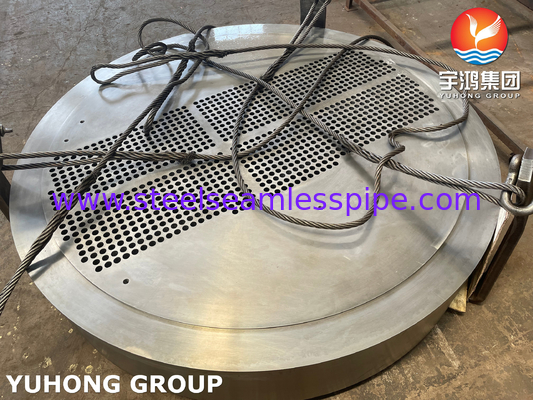

ASME SA516 GR.70N Stationärrohrblatt für die Anwendung von Zubehör für Wärmetauscher
Ein stationäres Rohrblatt ist ein wesentlicher Bestandteil eines Wärmetauschers, der zwei Flüssigkeitsströme voneinander trennt.Es ist ein Stück Metallkonstruktion, die Löcher durchbohrt hat, damit Wärmeaustauschrohre durchlaufenDas Rohrblatt ist in der Regel stationär oder fest, d. h. es kann sich nicht bewegen oder im Verhältnis zur Wärmetauscherhülle drehen.
Das HauptmerkmalDer Hauptmerkmal eines stationären Rohrplattes ist, dass es typischerweise geschweißt oder festgeklemmt ist, um eine sichere und undichte Verbindung zwischen den Rohren und der Hülle herzustellen.Dieses Design hilft, eine unerwünschte Vermischung oder Verunreinigung der Flüssigkeitsströme zu verhindern- stationäre Rohrblätter werden üblicherweise in Anwendungen verwendet, in denen die thermischen, chemischen und mechanischen Eigenschaften der Flüssigkeiten bekannt und stabil sind,und es sind keine signifikanten Temperatur- oder Druckschwankungen zu erwarten.
Wo befindet sich das stationäre Schlauchblatt im schwimmenden Kopfwärmetauscher?
Das Rohrblatt am hinteren Kopfende der Hülle ist etwas kleiner als die Hülle, so dass das Bündel durch die Hülle gezogen werden kann.Die Verwendung eines schwimmenden Kopfes bedeutet, dass eine thermische Ausdehnung zulässig ist und das Rohrbund für die Reinigung entfernt werden kann.
Chemische Zusammensetzung von A516 GR.70
| C |
- Ja. |
In |
P |
S |
Das ist alles. |
Die |
- Was? |
Ni |
- Das ist Mo. |
Nb |
Ti |
V |
| 0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (Min) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
Gleichwertiges Material
| Britischer Standard |
Europäische Norm |
ASTM/ASME |
| BS1501-224-490A/B |
Einheit für die Berechnung der Emissionswerte |
A/SA516 - Stufe 70 |
Mechanische Anforderungen
| Mechanische Eigenschaften |
Wert |
| Zugfestigkeit, MPa (ksi) |
485 bis 620 (70 bis 90) |
| Ausfallfestigkeit, min MPa (ksi) |
260 (38) |
| Verlängerung min, % 200 mm (8 Zoll) |
17 |
| Verlängerung min, % 50 mm (2 Zoll) |
21 |
Die stationären Rohrplatten werden in verschiedenen Industriezweigen für Wärmeübertragungsanwendungen weit verbreitet.
1Petrochemische Industrie: In Wärmetauschern zur Verarbeitung von Rohöl, Petrochemikalien und anderen Erdölprodukten werden häufig stationäre Rohrblätter verwendet.
2. Stromerzeugungsindustrie: In den Wärmeaustauschern von Kraftwerken wie Dampferzeugern, Kondensatoren und Kühltürmen werden stationäre Rohrblätter verwendet.
3- Lebensmittel- und Getränkeindustrie: In Wärmetauschern für die Pasteurisierung und andere Verarbeitungsanwendungen werden stationäre Rohrblätter verwendet.
4Pharmazeutische Industrie: In Wärmetauschern zur Verarbeitung von Arzneimitteln und anderen Medizinprodukten werden stationäre Rohrplatten verwendet.
5HVAC-Industrie: In Klimaanlagen und Kühlsystemen werden stationäre Rohrplatten für Wärmeübertragungsanwendungen verwendet.
6Chemische Industrie: In Wärmeaustauschern, Reaktoren und Destillationssäulen für chemische Verarbeitungsanwendungen werden stationäre Rohrblätter verwendet.
Insgesamt sind stationäre Rohrplatten wesentliche Komponenten in verschiedenen industriellen Anwendungen, die eine effiziente Wärmeübertragung zwischen zwei Flüssigkeitsströmen erfordern.
