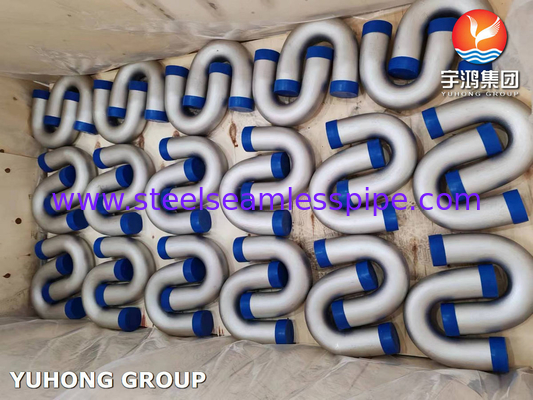

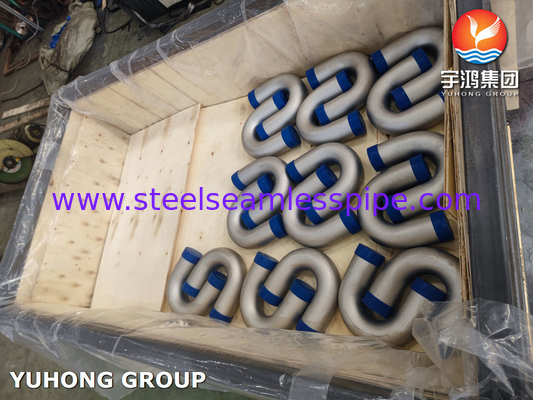

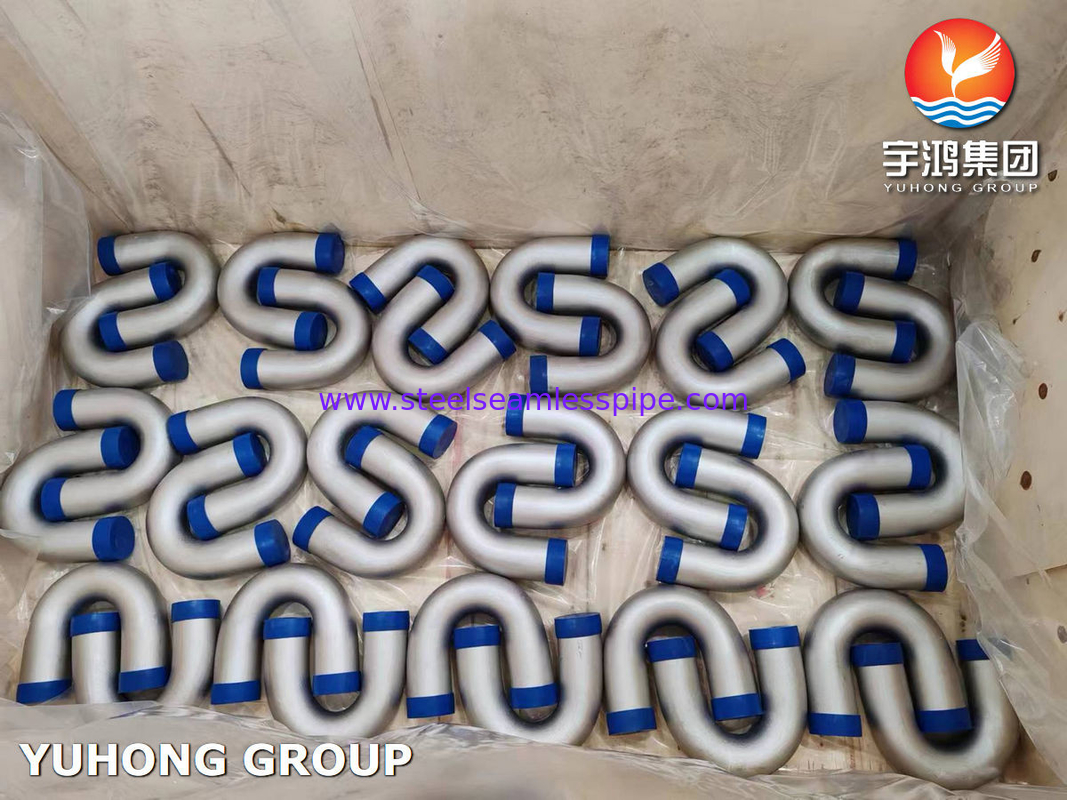

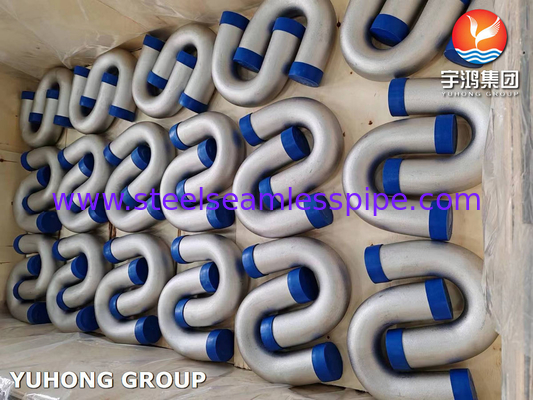

ASME SA213 TP316L, 1.4404 Rohre aus Edelstahl für U-Beklammerwärmetauscher für Feuerheizungen
ASMESie entwickeln Standards und Codes für eine Vielzahl von technischen Verfahren, darunter den ASME Boiler and Pressure Vessel Code (BPVC).die Spezifikationen für Materialien enthält, Herstellung und Prüfung von Kesseln und Druckbehältern.
SA213: Dies ist ein spezifischer Abschnitt des ASME-Kessel- und Druckbehälterkodex, der sich mit nahtlosen ferritischen und austenitischen Stahlkesseln, Überhitzern und Wärmetauscherröhren befasst.SA213 legt die Anforderungen an diese Rohre hinsichtlich der Materialzusammensetzung fest., Abmessungen, mechanische Eigenschaften und Prüfmethoden.
TP316L: Dies ist die Materialbezeichnung für den in den Rohren verwendeten Stahl. "TP" steht für "Rohr, Druck", was anzeigt, dass das Material für die Verwendung in Druckbehältern bestimmt ist."316L" ist eine Sorte aus EdelstahlIn diesem Fall wird angegeben, dass der Stahl etwa 16-18% Chrom, 10-14% Nickel, 2-3% Molybdän und höchstens 0,03% Kohlenstoff enthält.mit dem "L", das eine kohlenstoffarme Variante angibt.
Eigenschaften:
1. Korrosionsbeständigkeit: Edelstahl TP316L bietet eine hervorragende Korrosionsbeständigkeit, insbesondere in sauren und korrosiven Umgebungen.die in der chemischen Verarbeitung und in der Meeresumgebung.
2. Hochtemperaturbeständigkeit: TP316L weist bei hohen Temperaturen eine gute Festigkeit auf, was es für Anwendungen mit hohen Temperaturen wie Kessel, Überhitzer und Wärmetauscher geeignet macht.
3.Niedriger Kohlenstoffgehalt: Das "L" in TP316L steht für Low-Carbon, was eine verbesserte Widerstandsfähigkeit gegen Sensibilisierung und intergranulare Korrosion bietet.Dies macht TP316L schweißfähiger und weniger anfällig für Karbid Niederschlag in Hitze betroffene Zonen während des Schweißens.
4Ausgezeichnete Schweißfähigkeit: Der niedrige Kohlenstoffgehalt von TP316L erhöht die Schweißbarkeit und ermöglicht in vielen Fällen das Schweißen ohne anschließendes Aufheizen.
5. Kriech- und Spannungswiderstand: TP316L weist bei hohen Temperaturen eine gute Widerstandsfähigkeit gegen Kriechen und Spannungsruptur auf und gewährleistet so eine langfristige Leistungsfähigkeit unter thermischen Belastungsbedingungen.
6. gute Formbarkeit und Fertigbarkeit: TP316L Edelstahl kann leicht geformt und in verschiedene Formen hergestellt werden, was ihn für verschiedene Herstellungsprozesse und Anwendungen vielseitig macht.
7.Hygienische Eigenschaften: TP316L wird aufgrund seiner hygienischen Eigenschaften und Korrosionsbeständigkeit bei Sterilisationsprozessen häufig in Industriezweigen wie Lebensmittel- und Getränkeindustrie, Pharmaindustrie und Sanitäranwendungen verwendet.
8.Anwendungen mit hoher Reinheit: TP316L wird oft für Anwendungen mit hoher Reinheit, wie beispielsweise in der Halbleiterindustrie, bevorzugt, da das Kontaminationsrisiko minimiert ist.
Gleichwertige Klassen:
| Zulassung |
UNS |
AFNOR |
- Ich weiß nicht. |
JIS |
GOST |
Die |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17 bis 12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Chemische Zusammensetzung:
| Zulassung |
TP316 |
TP 316L |
| UNS |
S31600 |
S31603 |
| Kohlenstoff (C) Max. |
0.08 |
0.035 |
| Mangan (Mn) Max. |
2.00 |
2.00 |
| Phosphor (P) Max. |
0.045 |
0.045 |
| Schwefel (S) Max. |
0.030 |
0.030 |
| Silizium (Si) Max. |
1.00 |
1.00 |
| Chrom (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Nickel (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molybdän (Mo) |
2.0 30 |
2.0 30 |
| Eisen (Fe) |
Restbetrag |
Restbetrag |
Mechanische Eigenschaften:
| Abschlüsse |
UNS |
Zugfestigkeit |
Leistungsstärke |
Verlängerung in 2 Zoll (min.) |
Max. Härte Rockwell |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Anwendungen:
Wärmetauscher: ASME SA213 TP316L U-Bogenrohre werden in Wärmetauschersystemen weit verbreitet, wo sie die Wärmeübertragung zwischen Flüssigkeiten erleichtern und gleichzeitig eine hohe Korrosionsbeständigkeit beibehalten.Sie werden wegen ihrer Langlebigkeit und ihrer Fähigkeit, harten Betriebsbedingungen standzuhalten, bevorzugt.
Kessel: Bei Kesselanwendungen spielen die TP316L U-Bogenröhren eine entscheidende Rolle bei der Aufrechterhaltung einer effizienten Wärmeübertragung und gewährleisten eine optimale Leistung des Kesselsystems.Die korrosionsbeständigen Eigenschaften von TP316L aus Edelstahl machen es zu einer idealen Wahl für solche kritischen Anwendungen.
Stromerzeugung: U-Bogenröhren aus rostfreiem Stahl TP316L sind wesentliche Komponenten in Kraftwerken.Sie werden in verschiedenen Wärmetauschern und Dampferzeugungssystemen verwendet, in denen hohe Temperaturen und korrosive Umgebungen vorhanden sind.
Chemische und petrochemische Industrie: TP316L U-Bogenröhren finden Anwendungen in chemischen Verarbeitungsbetrieben und Raffinerien, wo die Korrosionsbeständigkeit durch aggressive Chemikalien unerlässlich ist.und andere Prozessgeräte.
Öl- und Gasindustrie: Im Erdöl- und Erdgassektor werden U-Bogenröhrchen TP316L in Wärmetauschern und Rohrleitungen eingesetzt, wo sie mit korrosiven Flüssigkeiten und hohen Temperaturen in Berührung kommen.Ihre Zuverlässigkeit und Korrosionsbeständigkeit machen sie für solche anspruchsvollen Umgebungen geeignet.
Lebensmittel- und Pharmaindustrie: TP316L U-Bogenröhren aus Edelstahl werden auch in Industriezweigen verwendet, in denen Hygiene und Korrosionsbeständigkeit von entscheidender Bedeutung sind, z. B. in der Lebensmittelverarbeitung und in der pharmazeutischen Industrie.Sie werden wegen ihrer Reinigungsfähigkeit und ihrer Beständigkeit gegen Verunreinigungen bevorzugt.
