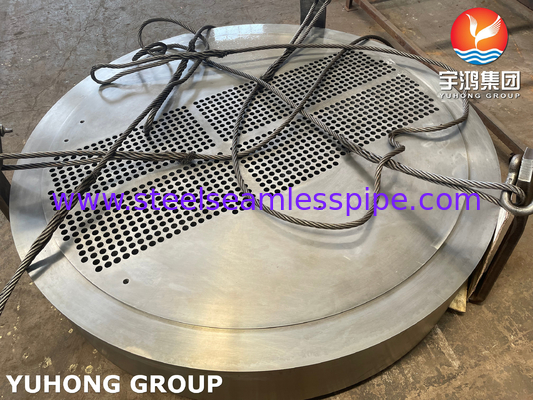

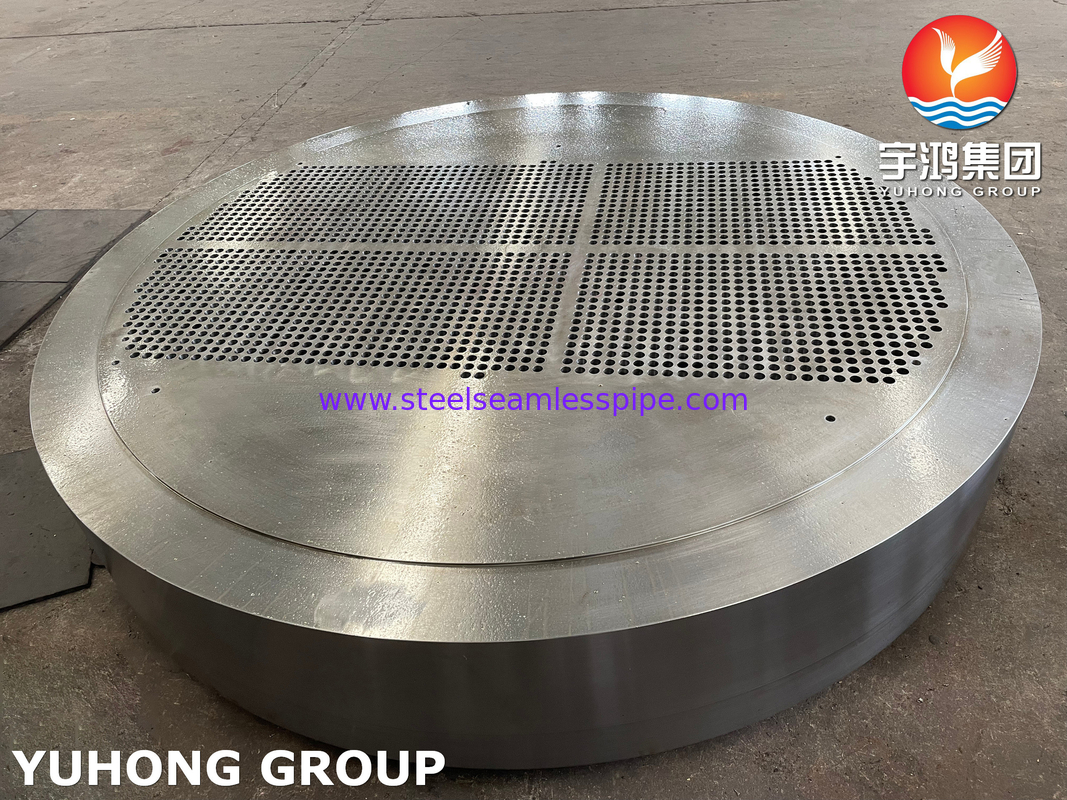

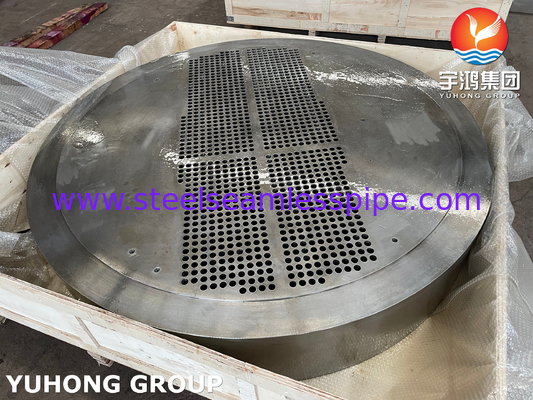

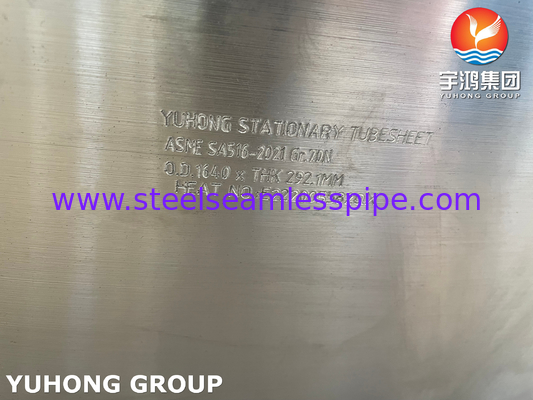

ASME SA516 Gr.70N stationäres Rohrblatt für Kessel mit hoher Schweißfähigkeit
Rohrblätter werden in einer Vielzahl von industriellen Anwendungen eingesetzt, einschließlich Schalen- und Rohrwärmetauscher, Kessel, Druckbehälter, Dampfturbinen,und große zentrale Klimaanlagen.
Auf der anderen Seite werden kundenspezifische hochpräzise Rohrblätter hauptsächlich in chemischen Behältern für Betriebszwecke wie Schalen- und Rohrwärmetauscher, Kessel, Druckbehälter, Kondensatoren,Zentrale KlimaanlagenDiese Rohrplatten dienen der wichtigen Funktion der Unterstützung von festen Schale und Rohr-Einheiten.
Aufgrund ihrer metallischen Zusammensetzung weisen die Rohrplatten eine hervorragende Steifigkeit und Wärmeleitung auf.
Eine SA516 Gr.70N-Festrohrplatte ist ein Bauteil, der in Wärmetauschern und Druckbehältern verwendet wird.das aufgrund seiner hervorragenden Zähigkeit und Schweißfähigkeit ein hochfester Werkstoff ist, der häufig im Bau von Druckbehältern verwendet wird.
Das Rohrblatt ist so ausgelegt, dass es die Wärmetauscherröhren an Ort und Stelle hält und eine Dichtung zwischen den Röhren und der Hülle des Wärmetauschers bietet.Das stationäre Rohrblatt ist typischerweise an der Hülle des Wärmetauschers geschweißt oder verschraubt und dient als fester Punkt für die zu befestigenden Rohre.
SA516 G. 70 üblicher Anforderung normalisiert, wenn die Dicke über 40 mm liegt, falls nicht, Gangstahl übliche Lieferung in Warmgewalzungs- oder Kontrollgewalzungsstation.70+N oder A516gr70N bedeutet, dass die Stahlqualität bei jeder Dicke normalisiert werden muss.
SA 516 GR.70 gegenüber 70N
SA 516 GR.70 und 70N sind Druckbehälter, die aufgrund bestimmter Merkmale unterschieden werden können.
GR.70N ist ein Metall in einem normalisierten Zustand.
Der normalisierte 70N-Gehalt weist eine überlegene Duktilität und Zähigkeit gegenüber dem A516 70-Material auf.
Wo befindet sich das stationäre Rohrblatt im schwimmenden Kopfeinwärmetauscher?
Das Rohrblatt am hinteren Kopfende der Hülle ist etwas kleiner als die Hülle, so dass das Bündel durch die Hülle gezogen werden kann.Die Verwendung eines schwimmenden Kopfes bedeutet, dass eine thermische Ausdehnung zulässig ist und das Rohrbund für die Reinigung entfernt werden kann.
Chemische Zusammensetzung von A516 GR.70
|
C
|
- Ja.
|
In
|
P
|
S
|
Das ist alles.
|
Die
|
- Was?
|
Ni
|
- Das ist Mo.
|
Nb
|
Ti
|
V
|
|
0.18
|
0.4
|
0.95/1.50
|
0.015
|
0.008
|
0.02 (Min)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Gleichwertiges Material
| Britischer Standard |
Europäische Norm |
ASTM/ASME |
| BS1501-224-490A/B |
Einheit für die Berechnung der Emissionswerte |
A/SA516 - Stufe 70 |
Mechanische Anforderungen
| Mechanische Eigenschaften |
Wert |
| Zugfestigkeit, MPa (ksi) |
485 bis 620 (70 bis 90) |
| Ausfallfestigkeit, min MPa (ksi) |
260 (38) |
| Verlängerung min, % 200 mm (8 Zoll) |
17 |
| Verlängerung min, % 50 mm (2 Zoll) |
21 |
Anwendungen:
-Kessel
- Heizungen.
- Die Säulen.
- Gereicht.
- Filter.
- Wärmetauscher
- Rohrleitungen.
- Druckbehälter
- Erdölförderungen
- Flanzen
- Die Ventile
- Speichertank.
