Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9

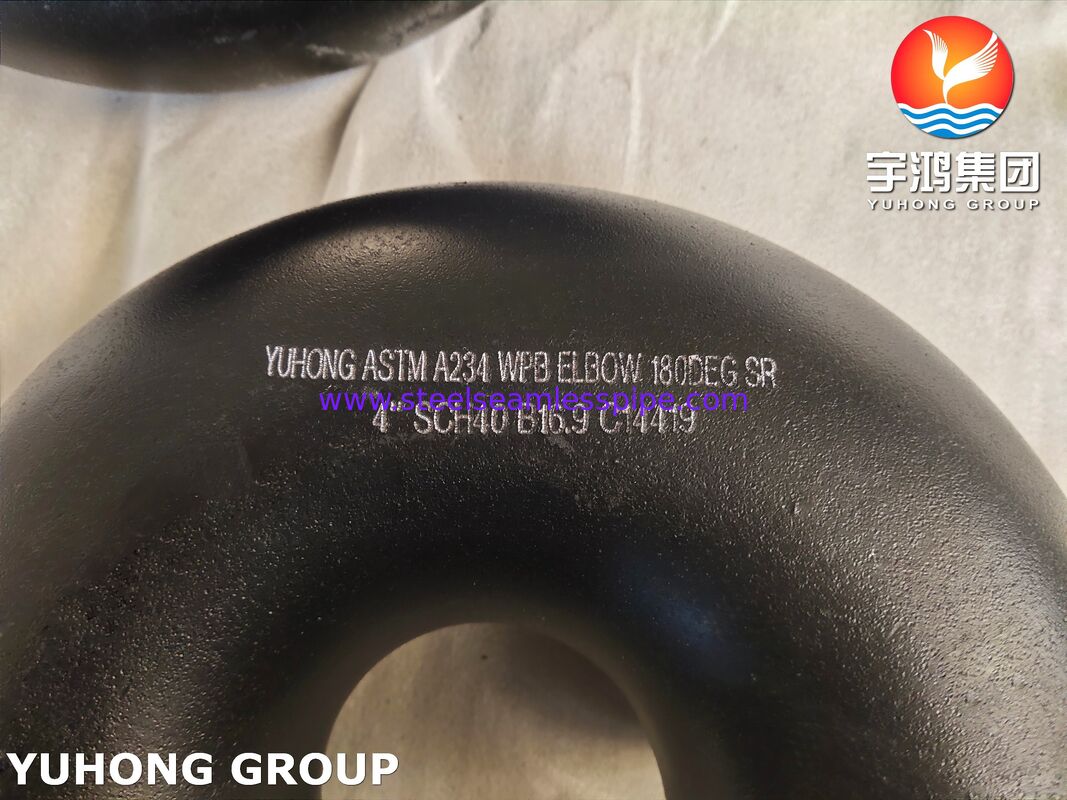

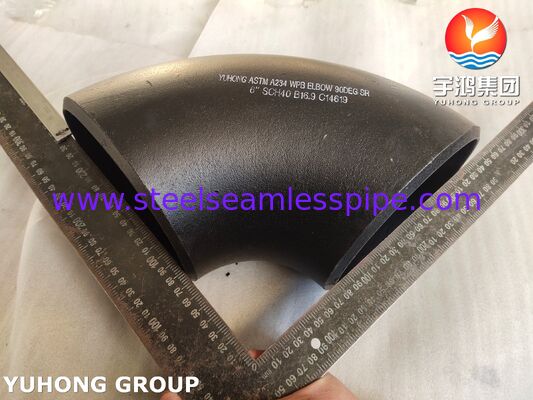

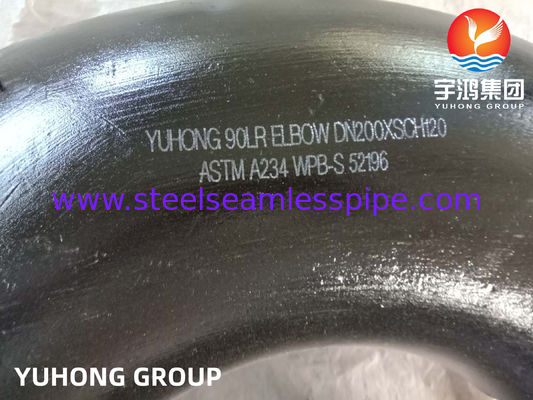

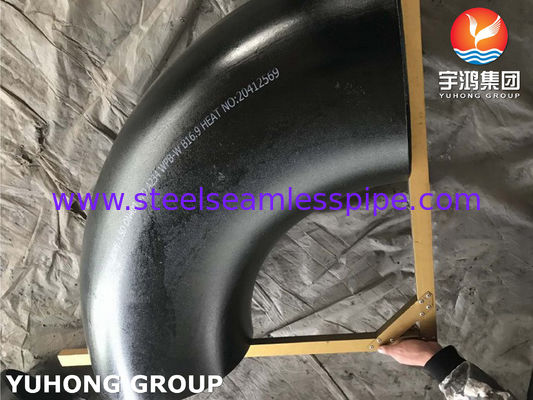

Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9

  • Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9
  • Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9
  • Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9
  • Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9
Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9
Produktdetails:
Herkunftsort: CHINA
Markenname: YUHONG
Zertifizierung: API, PED, ISO 9001
Modellnummer: A234 WPB
Zahlung und Versand AGB:
Min Bestellmenge: 500KGS
Preis: Verhandelbar
Verpackung Informationen: PLY-WOODEN FALL ODER PALETTE
Lieferzeit: Hängt von der Quantität ab
Zahlungsbedingungen: T/T, L/C am Anblick
Versorgungsmaterial-Fähigkeit: 10000 TONNEN PRO MONAT
Kontakt
Alle Produkte
Nahtlose Rohre aus Edelstahl (327)
Edelstahl-nahtloses Rohr (322)
Duplexedelstahl-Rohr (134)
Duplexedelstahl-Rohr (36)
Nadelröhre (152)
Flossenröhrchen (698)
Wärmetauscher (24)
Wärmetauscherrohr (456)
Wärmetauscher-Rohrbund (46)
Wärmetauscher-Rohrboden (124)
Wärmetauscherleitblech (39)
Luftkühler (10)
Druckbehälter (4)
Edelstahl geschweißtes Rohr (61)
Edelstahl geschweißtes Rohr (130)
Nickel-Legierungs-Rohr (271)
Nickel-Legierungs-Rohr (96)
Kupferlegierungs-Rohr (247)
Legierter Stahl-Rohr (208)
Titanrohr (20)
helles getempertes Rohr (173)
Rauchrohr (151)
Stahlinstallation (855)
Stahlflansch (655)
Andere (404)
Teile für Verkleidungen (8)
Ausführliche Produkt-Beschreibung
Produktname: Kohlenstoffstahl-Ellbogen Spezifikation: ASTM A234/ASME B16.9
Material: WPB-S Größe: 1/8" NB bis 48"NB IN
Zeitplan: SCH 5 → SCH 160 / XXS FERTIGUNG: Warmumformen / Schmieden + Bearbeiten
Ellenbogentypen: 45°-Bogen, 90°-Bogen, 180°-Rückbogen Funktion: Änderung der Strömungsrichtung
Hervorheben:

Kolben-Schweißungs-Installationen ASTM A234

,

WPB-S Stahlrohrbogen

,

Druckbehälter-Rohrbogen



Nahtlose Rohrformteile aus Kohlenstoffstahl für Stumpfschweißungen, A234 WPB Bogen für Druckleitungen ASME B16.9





Übersicht des ASTM A234 WPB-S Bogens



Ein A234 WPB Bogen ist ein standardmäßiges nahtloses Rohrformteil aus Kohlenstoffstahl für Stumpfschweißungen, das zur Richtungsänderung des Flusses in Druckleitungssystemen verwendet wird. ASTM A234 ist die globale Spezifikation für warmgewalzte Fittings aus Kohlenstoff- und legiertem Stahl für den Einsatz bei moderaten und hohen Temperaturen. WPB bezeichnet die Werkstoffgüte: W = warmgewalzt (geschmiedet/geformt, nicht gegossen), P = druckfest, B = Kohlenstoffstahl äquivalent zu A106 Grad B.


Dieser Bogen wird nach ASME B16.9 gefertigt, typischerweise in Winkeln von 45° und 90°, standardmäßig mit großem Radius (LR, 1,5D). Er wird durch Schweißen an Rohrleitungsenden angeschlossen und ist für Nennweiten von ½” bis 48” in verschiedenen Wandstärken (SCH 40, SCH 80, XS) geeignet.


Weit verbreitet in der Öl-, Gas-, Energie-, Chemie- und Industrie-Rohrleitungstechnik bietet er gute Festigkeit und Schweißbarkeit von −29°C bis ca. 425°C. Er ist der gebräuchlichste Bogen aus Kohlenstoffstahl für allgemeine Drucksysteme.



Vorteile des ASTM A234 WPB–S Bogens

  • Nahtlose Konstruktion: Keine Schweißnaht, höhere Druckbeständigkeit.

  • Gute Festigkeit & Zähigkeit: Stabil bei mittleren/hohen Temperaturen.

  • Hervorragende Schweißbarkeit: Einfache Installation mit Rohren aus Kohlenstoffstahl.

  • Breite Kompatibilität: Passt zu A106 Gr.B, A105, 20#, P265GH.

  • Kostengünstig: Zuverlässige Leistung zu einem angemessenen Preis.

  • Standardisiert: ASME B16.9, weltweit weit verbreitet.





Chemische Zusammensetzung des  ASTM A234 WPB-S Bogens



Element C Mn Si P S Cr Mo Ni Cu V

              Gew.-%

(max, sofern nicht anders angegeben)

 ≤0,30 0,29–1,06 ≥0,10 ≤0,050 ≤0,058 ≤0,40 ≤0,15 ≤0,40 ≤0,40 ≤0,08

Hinweis: Kohlenstoffäquivalent (CE) ≤ 0,50, CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15







Mechanische Eigenschaften des ASTM A234 WPB-S Bogens



Zugfestigkeit Streckgrenze (0,2% Dehnung) Bruchdehnung Härte

415-585 Mpa

 ≥240 Mpa ≥20 ≤197





Äquivalente Güten des ASTM A234 WPB



Standard Äquivalente Güte
ASTM A234 WPB WPB (Basisgüte)
Chinesisch GB 20, 20G
Europäisch EN P265GH, P235GH
Deutsch DIN St45.8 (1.0408), St35.8 (1.0405)
Japanisch JIS PT410, PG370
Britisch BS 224, 243
Passende US-Materialien A105 (geschmiedet), A106 Gr.B (Rohr), A216 WCB (gegossen)





Anwendungen des ASTM A234 WPB–S Bogens



  • Öl & Gas: Raffinerien, Transportleitungen.

  • Energieerzeugung: Kesselsysteme, Wärmetauscher.

  • Petrochemie: Chemische Verarbeitungsanlagen.

  • Allgemeine Industrie: HLK, Druckluft, Wassersysteme.

  • Marine & Schiffbau: Offshore-Plattformen, Maschinenräume.

  • Metallurgie: Hochtemperatur-Walzwerkslinien.





Kohlenstoffstahl-Butt-Weld-Rohrverbindungen, A234 WPB Elbow für Druckrohrleitung ASME B16.9 0





Größe und Tag:

Kolbenschweißensinstallationen,

Kohlenstoffstahlinstallationen,

geschmiedete Stahlinstallationen
