Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modellnummer: | A105 |
| Min Bestellmenge: | 1 PC |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Falte-hölzernes Fall/Iron-Fall-Bündel mit Plastikkappe/gesponnenem Kasten |
| Lieferzeit: | Hängt von der Quantität ab |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 Tonnen pro Monat |
| Produktions-Standard: | ASTM A105 | Materieller Grad: | A105 |
|---|---|---|---|
| Art: | Koppelung | Oberfläche: | In Essig eingelegt und getempert, poliert, helles getempert |
| Anwendung: | Öl/Gas/Erdöl | Größen-Standard: | B16.11 |
| Markieren: | Kohlenstoffstahl-Koppelung ASTM A105,Kohlenstoffstahl-Sockel-schweißende Installation,Kohlenstoffstahl-Koppelung ASTM A105 |
||

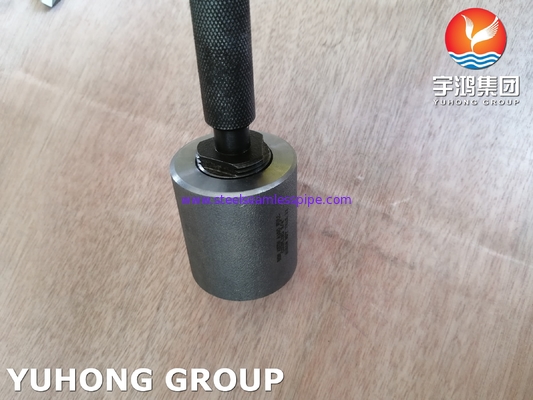

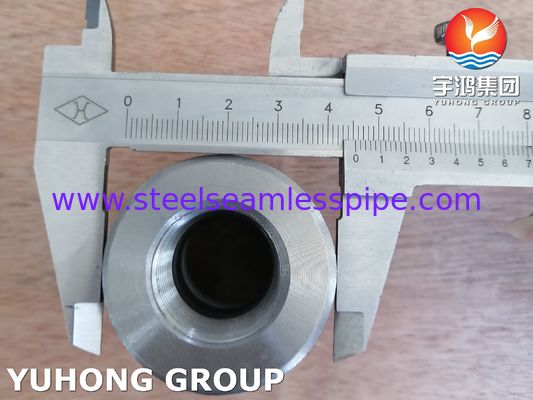

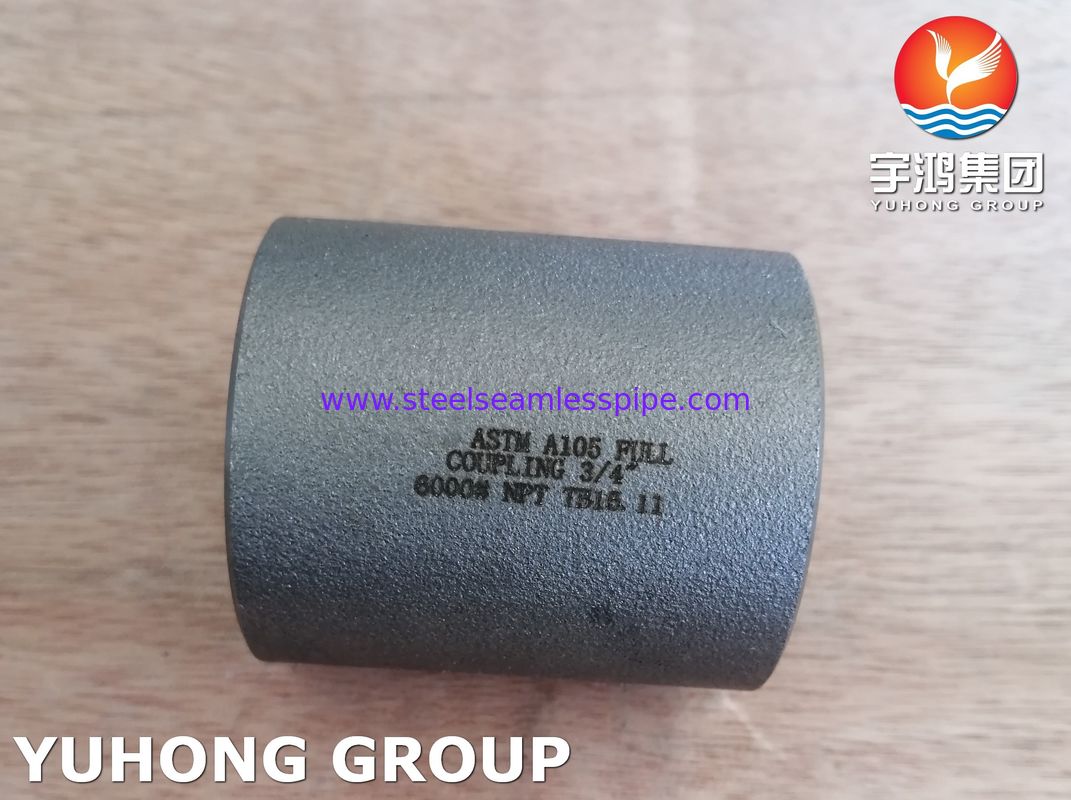

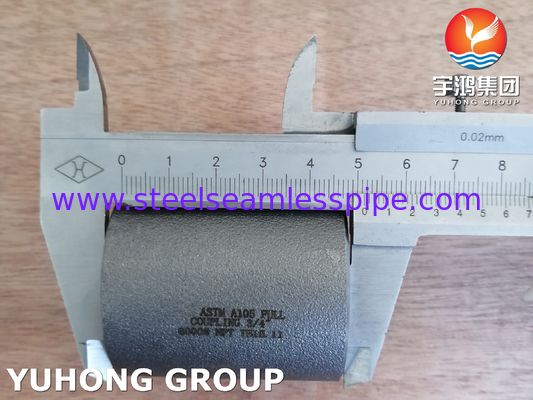

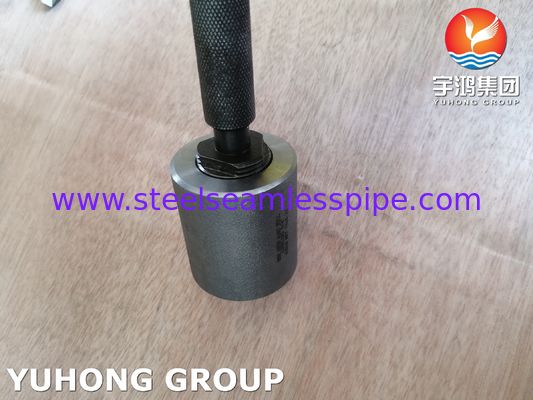

Des Sockel-schweißendes passendes ASTM A105 Öl-Gas Kohlenstoffstahl-der Koppelungs-B16.11
Was ist Kohlenstoffstahl-Koppelung ASTM A105?
Eine Koppelung kann als Stückchen Rohr oder Schläuche mit einem Sockel bei einen oder beiden Enden beschrieben werden. Sie hilft, die nahtlosen geschmiedeten Rohre des Kohlenstoffstahls der Rohre und Kupplungsdeckel anzuschließen tubes.ASTM A105, die in den Anwendungen der hohen Temperatur in den Drucksystemen benutzt werden. Sie ist auch sehr dauerhaft, weil sie vom Kohlenstoffstahl der hohen Qualität gemacht wird.
| (NPS) normale Größe des Rohres | Bohrung des Sockels | Tiefe des Sockels | Bohrung Daimeter |
Sockel Wandstärke |
| B | J | D | C | |
| 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
| 3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
| 1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
| 1.1/4 | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
| 1.1/2 | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
| 2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
| 2.1/2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
| 3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
| NPS | Schlaglängen | |||
| Halbe Koppelung E |
Kohlenstoffstahl-halbe Koppelungen ASTM A105 F |
|||
| 1/2 | 9,5 | 22,5 | ||
| 3/4 | 9,5 | 23,5 | ||
| 1 | 13 | 29 | ||
| 1.1/4 | 13 | 30 | ||
| 1.1/2 | 13 | 32 | ||
| 2 | 19 | 41 | ||
| 2.1/2 | 19 | 42,5 | ||
| 3 | 19 | 44,5 | ||
| 4 | 19 | 47,5 | ||
Chemische Zusammensetzung der Kohlenstoffstahl-Koppelung ASTM A105:
| C | Mangan | P | S | Si |
| 0,15 | 0.6-1.0 | 0,035 | 0,04 | 0,1 |
Mechanische Eigenschaften der Kohlenstoffstahl-Koppelung ASTM A105
| Dehnfestigkeit | Streckgrenze | Verlängerung |
| 485 (Mpa) | 250 (Mpa) | 30 (%) |
Temperatur-Bewertungen der Kohlenstoffstahl-Koppelung ASTM A105
| Druck-Temperatur für Koppelung ASTM A105 (psig) | |||||
|---|---|---|---|---|---|
| Temperatur | Klasse | ||||
| 150 | 300 | ||||
| 1/4 - 1 Zoll | 1 1/4 - 2 Zoll | 2 1/2 - 3 Zoll | |||
| (von) | (OC) | ||||
| -20 bis 150 | -29 bis 66 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
| Maße | Bis 2" Notiz: | 2 1/2“ u. 3" NOTIZ: | |
| • Sockel-Bohrung | + 0,25 | + 0,38 | |
| - 0,00 | - 0,00 | ||
| • Körper-Bohrung | + 0,00 | + 0,00 | |
| - 1,52 | - 3,00 | ||
| 1/4" NOTIZ: | ± 0,8 | ± 2,50 | |
| 3/8" BIS 3/4" NOTIZ: | ± 1,6 | ||
| 1" T0 2" NOTIZ: | ± 2,0 | ||
Anwendung
Öl
Gas
Erdöl
