A403 WP316L Langer Stummelende Typ A, Schmiedeteil aus Edelstahl für Flanschverbindungen mit Überlappungsflanschen

A403 WP316L Langer Stummelende Typ A, Schmiedeteil aus Edelstahl für Flanschverbindungen mit Überlappflanschen

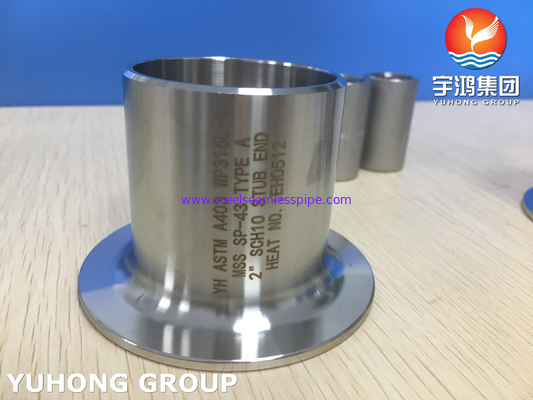

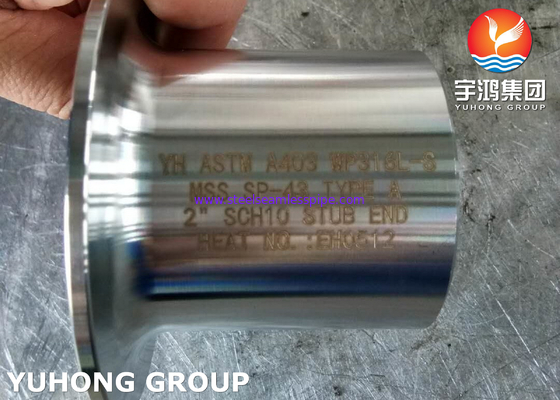

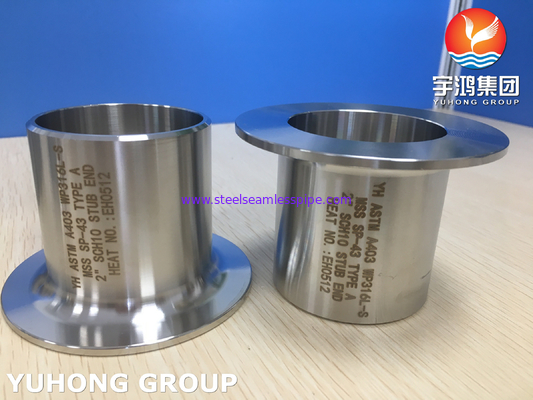

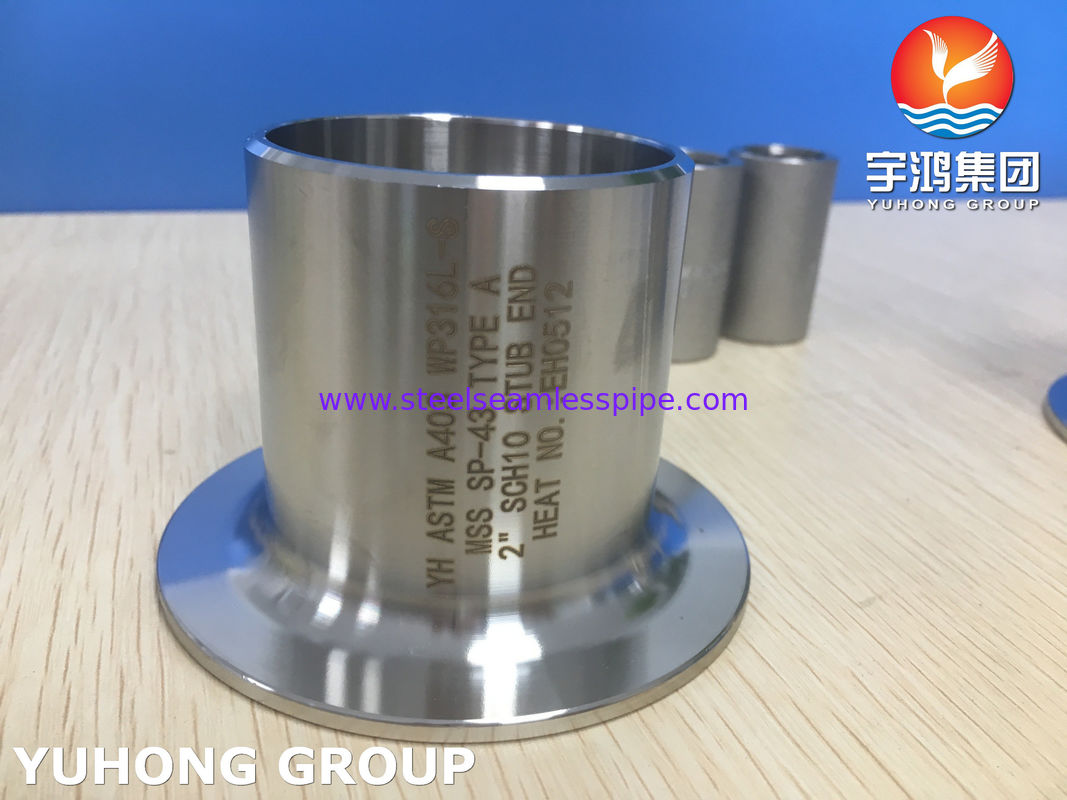

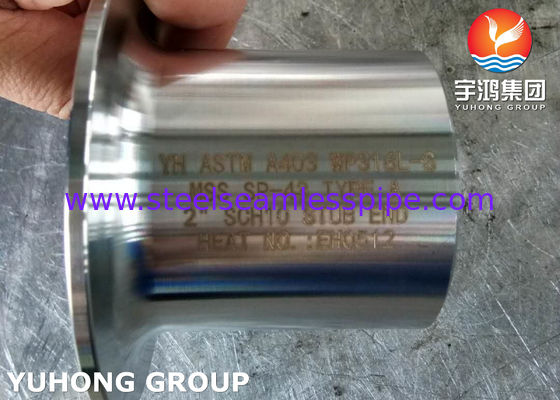

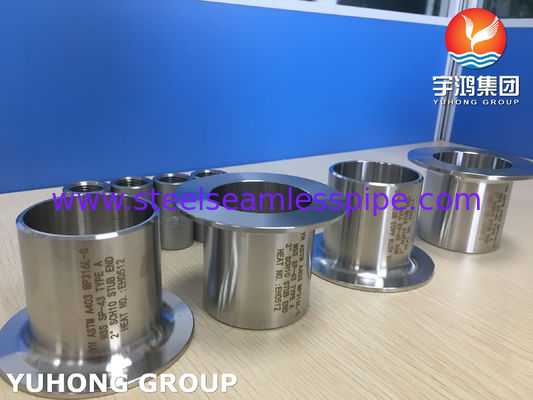

Ein A403 WP316L Stummelende für Überlappflansche ist ein Stumpfschweiß-Rohrfitting, hergestellt nach ASTM A403, aus WP316L austenitischem Edelstahl. Typischerweise als Stummelende bezeichnet, wird es üblicherweise in Verbindung mit einem Überlappflansch verwendet, um abnehmbare Verbindungen in Rohrleitungssystemen zu ermöglichen. Dieses Produkt wird hauptsächlich nach den Standards ASME B16.9 oder MSS SP-43 hergestellt und ist je nach Länge in langen und kurzen Ausführungen erhältlich.

Der Umformprozess kann Kalt- oder Warmumformung beinhalten. Aufgrund des Molybdängehalts in seiner Materialzusammensetzung bietet das WP316L Stummelende für Überlappflansche eine ausgezeichnete Korrosionsbeständigkeit, insbesondere gegen Chlorid-Lochfraß, was es für korrosive Medienumgebungen wie in der chemischen, Erdöl- und pharmazeutischen Industrie geeignet macht. Zusätzlich sorgt sein geringer Kohlenstoffgehalt für gute Schweißbarkeit, was zu einer langen Lebensdauer beiträgt.

Produktform und Funktion des Stummelendes


• Struktur: Es ist ein kurzes Rohrstück, dessen ein Ende für das Stumpfschweißen an das Rohr ausgelegt ist und dessen anderes Ende nach außen aufgeweitet ist, um eine flache, ringförmige Fläche (die Überlappung) zu bilden.
• Funktionsprinzip: Diese überlappende Fläche wird nicht mit einem anderen Flansch verschweißt. Stattdessen dient sie als Auflagefläche für einen Überlappflansch. Bei der Installation wird der Überlappflansch über den geraden Teil des Stummelendes geschoben. Wenn die Schrauben angezogen werden, werden die Flächen der beiden Stummelenden (oder eines Stummelendes und eines anderen Flansches) über eine Dichtung zusammengedrückt, um eine Abdichtung zu erzeugen.
• Vorteile: Dieses Design ermöglicht eine freie Drehung des Flansches, was die Ausrichtung der Schraubenlöcher erheblich erleichtert. Es eignet sich besonders für Rohrleitungssysteme, die häufige Demontagen zur Reinigung erfordern oder bei denen eine präzise Ausrichtung entscheidend ist (wie in der Pharma- und Lebensmittelindustrie).

Mechanische Eigenschaften des ASTM A403 WP316L Stummelendes
