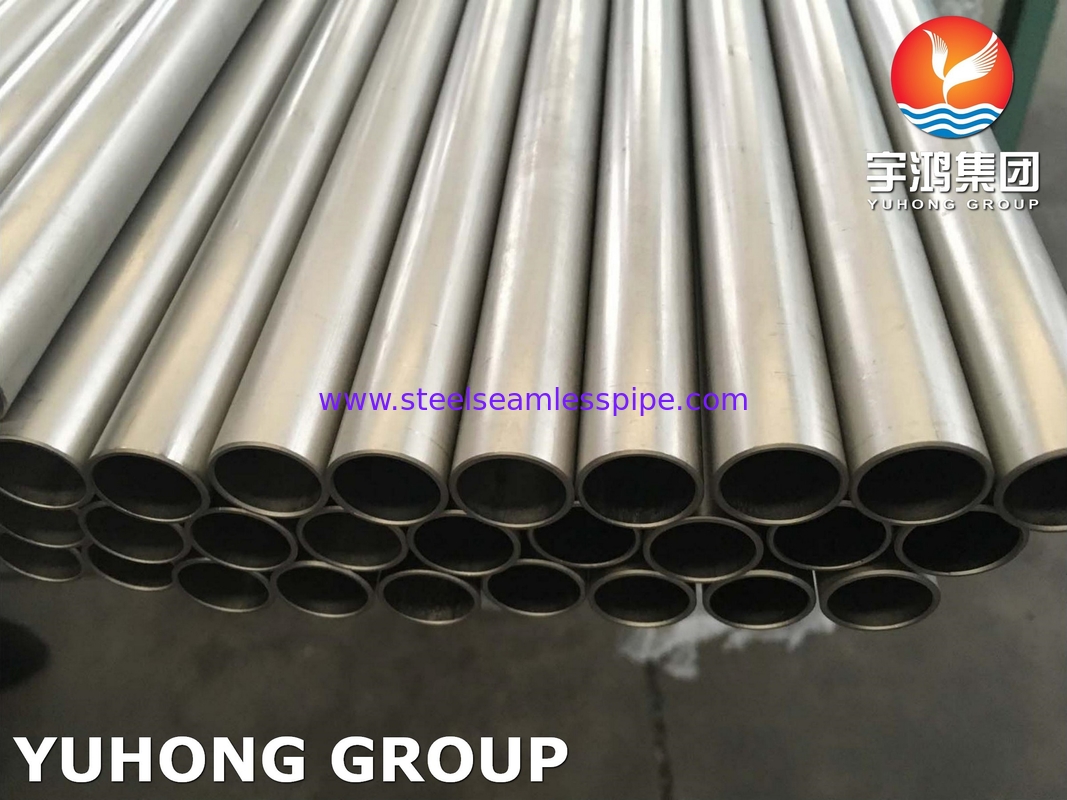

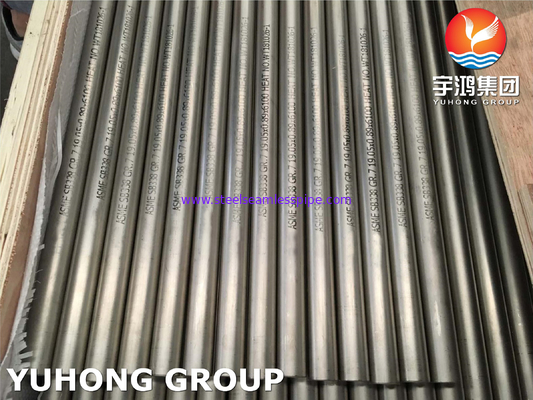

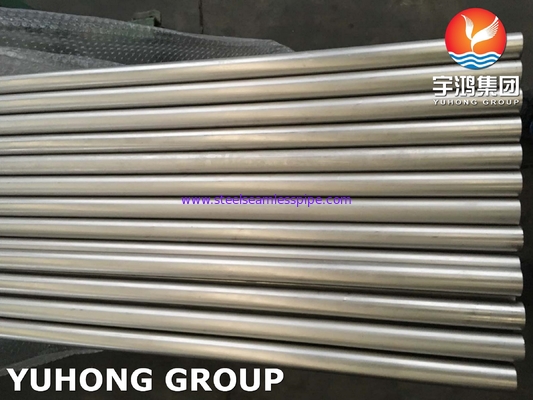

ASME SB338 GR.7 / UNS R52400 nahtlose Wärmetauscherröhre aus Titanlegierung
Übersicht:
Titandrohre der Klasse 7 werden hauptsächlich aus einer Titallegierung der Klasse 7 hergestellt, die aus einem hohen Anteil an reinem Titan (rund 99,5%) und einer geringen Menge an Palladium besteht.Die Zugabe von Palladium erhöht die Korrosionsbeständigkeit und bietet im Vergleich zu anderen handelsüblichen reinen Titangruppen eine verbesserte Festigkeit.
Titandrohre der Klasse 7 bieten eine hervorragende Korrosionsbeständigkeit, insbesondere in aggressiven Umgebungen wie Meerwasser, Salzlösungen und bestimmte Säuren.Die Präsenz von Palladium in der Legierung erhöht ihre Korrosionsbeständigkeit, so dass es für Anwendungen geeignet ist, bei denen eine Exposition gegenüber ätzenden Medien erwartet wird.
Obwohl Titan der Klasse 7 nicht so stark ist wie einige der Titanlegierungen, weist es trotzdem gute Festigkeitsmerkmale auf, was Gr.7 für Anwendungen geeignete Titanröhren, bei denen sowohl Festigkeit als auch Korrosionsbeständigkeit unerlässlich sindDie mechanischen Eigenschaften können je nach Herstellung und Wärmebehandlung variieren.
Titandrohre der Klasse 7 finden Anwendungen in verschiedenen Industriezweigen, darunter in der chemischen Verarbeitung, Offshore und Marine, Luft- und Raumfahrt, Öl und Gas sowie in der Medizin.Kondensatoren, Entsalzungsanlagen, Kühlsysteme für Meerwasser, chemische Reaktoren und medizinische Implantate.
Spezifikation:
| Spezifikationen |
ASME SB338 & Entsprechender ASTM, DIN & EN Standard. |
| Abschlüsse |
Gr.7 |
| Typ |
U-Bend und gerade nahtlose Röhre |
| Außendurchmesser |
1/4' bis 2' oder individuell angepasste Größe |
| Wanddicke |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Zulassungsdauer für die Zulassung. |
| Länge |
Bis zu 6 m, maßgeschneiderte Längen |
| Lieferbedingungen |
Lösungsmittel gegrillt und eingelegt |
| Enden |
Einfach, schräg |
| Andere Prüfungen |
Produktanalyse,Wirbelstromprüfung, hydrostatische Prüfung, Ultraschallprüfung,Verflachtungstest, Härtetest, Zugversuch usw. |
| Abmessung |
Alle Rohre und Rohre werden nach den einschlägigen Normen einschließlich ASTM und ASME hergestellt und geprüft / getestet. |

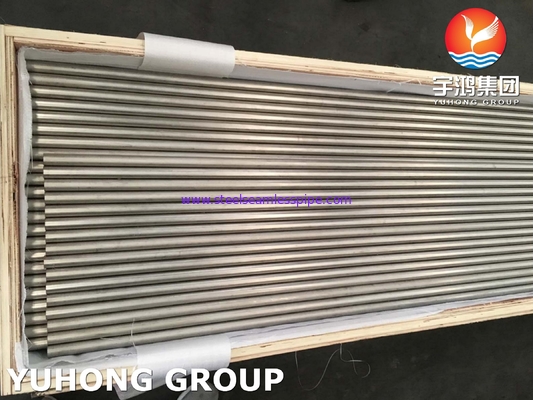

| Verpackung |
Gewebe aus Sperrholz |
Chemische Zusammensetzung:
| Zulassung |
UNS |
C |
O |
N |
H |
Fe |
Pd |
Andere Elemente, jeweils |
andere Elemente,
Gesamtsumme
|
| Gr.7 |
R52400 |
0.08 max. |
0.25 max. |
0.03 max. |
0.015 max. |
0.30 max. |
0.12-0.25 |
0.1 max. |
0.4 max. |
Mechanische Eigenschaften:
| Zulassung |
UNS |
Zugfestigkeit
Min, ksi (MPa)
|
Leistungsstärke
Ksi (MPa)
|
Verlängerung in 2 Zoll.
oder 50 mm, min (%)
|
Ausdehnung des Innendurchmessers, min. % |
| Gr.7 |
R52400 |
50(345) |
40(275)-65 ((450) |
20 |
20 |
Anwendungen:
1. Chemische Verarbeitung: Titanröhrchen der Klasse 7 werden in der chemischen Verarbeitungsindustrie für Anwendungen wie Wärmetauscher, Reaktoren und Rohrleitungen weit verbreitet.Ihre Korrosionsbeständigkeit macht sie für den Umgang mit korrosiven Chemikalien geeignet, Säuren und anderen aggressiven Medien.
2. Offshore und Marine: Titanröhren der Klasse 7 finden Anwendung in Offshore- und Meeresumgebungen, einschließlich Kühlsystemen für Meerwasser, Entsalzungsanlagen und Salzwasserleitungen.Die Beständigkeit der Legierung gegen Korrosion und Biofouling im Meerwasser ist für diese Anwendungen von Vorteil.
3. Luftfahrt: Titanröhren der Klasse 7 werden in der Luftfahrtindustrie für verschiedene Anwendungen wie hydraulische und pneumatische Systeme, Kraftstoffleitungen und Strukturbauteile eingesetzt.Die hohe Festigkeits-Gewichts-Verhältnis und Korrosionsbeständigkeit von Gr.7 Titan machen es für Flugzeuge und Raumfahrzeuge geeignet.
4Öl und Gas: Titanröhren der Klasse 7 werden in der Öl- und Gasindustrie in Anwendungen wie Unterwassergeräten, Wärmetauschern und Rohrleitungen eingesetzt.Ihre Korrosions- und Erosionsbeständigkeit unter rauen Betriebsbedingungen macht sie ideal für Offshore-Plattformen und Ölraffinerien.
5. Medizinische Implantate: Titanröhrchen der Klasse 7 werden in medizinischen Anwendungen eingesetzt, insbesondere für die Herstellung orthopädischer Implantate und chirurgischer Instrumente.Die Biokompatibilität und Korrosionsbeständigkeit von Titan machen es zu einem ausgezeichneten Material für Implantate im menschlichen Körper.
6. Wärmetauscher: Titanröhren der Klasse 7 werden in verschiedenen Wärmetauschersystemen eingesetzt, einschließlich der Erzeugung von Strom, der chemischen Verarbeitung und der HVAC (Heizung, Lüftung,und Klimaanlagen)Die Rohre übertragen effizient Wärmeenergie zwischen Flüssigkeiten und bieten gleichzeitig Korrosionsbeständigkeit.
7. Sportgeräte: Titanröhrchen der Klasse 7 werden bei der Herstellung von Sportgeräten wie Fahrradrahmen, Golfschlägerwellen und Tennisschlägerrahmen verwendet.Die Festigkeit und das Leichtgewicht der Legierung tragen zur Leistungsfähigkeit und Langlebigkeit dieser Sportartikel bei.
