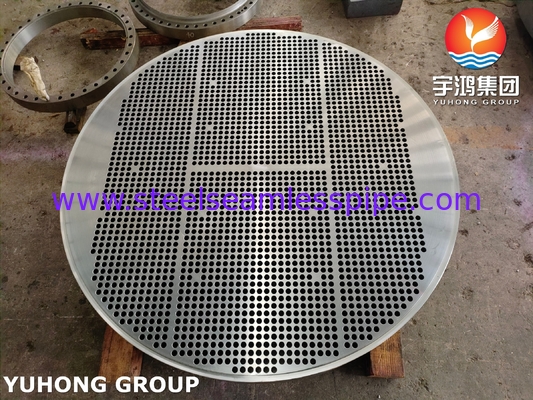

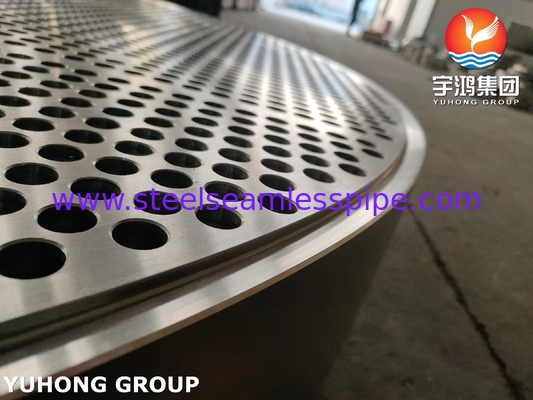

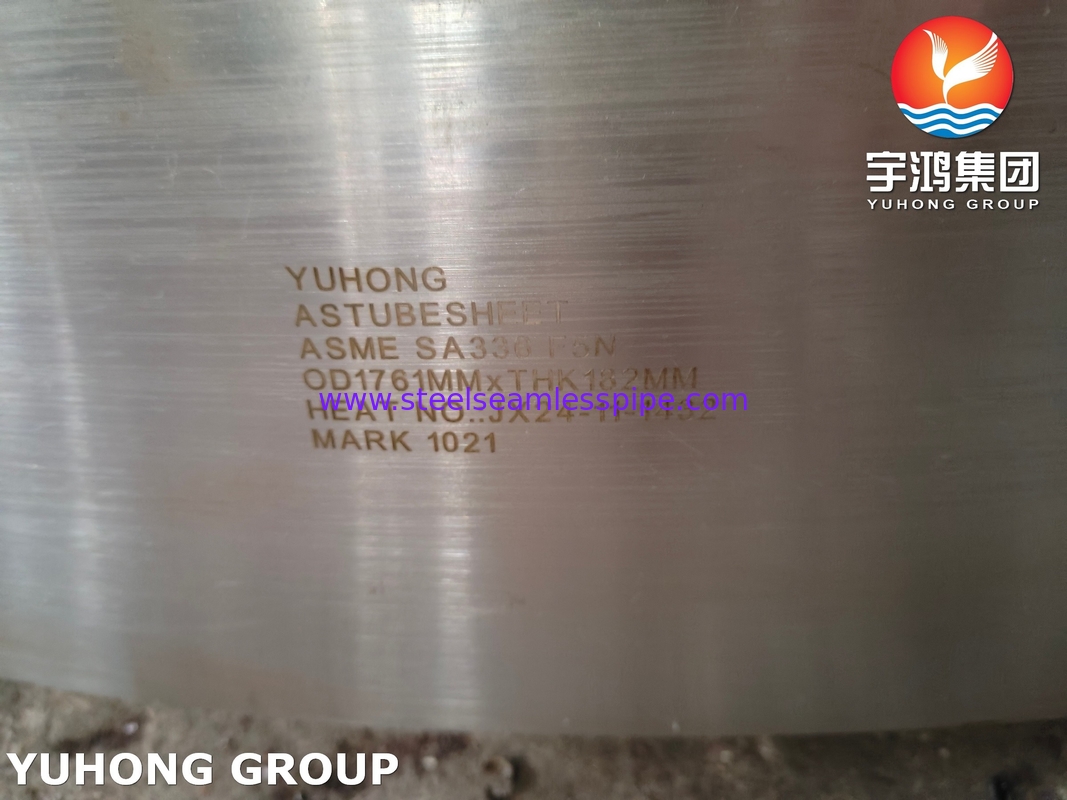

ASME SA336 F5N Wärmetauscherrohrblatt
Was ist SA336 F5N Wärmetauscherrohrblatt?
Ein Rohrblatt für den Wärmetauscher ist ein entscheidender Bestandteil von Rohr-Wärmetauschern.als Stützstruktur dient, die die Rohre an Ort und Stelle hält und eine ordnungsgemäße Trennung von Flüssigkeit zwischen der Schalenseite und der Rohrseite gewährleistet.
Spezifikation:
Reguliert durch ASME/ASTM SA-336, eine Norm für geschmiedete Stahlbauteile und -komponenten, die für den Hochtemperatur- und Hochdruckbetrieb bestimmt sind.
Die Klasse F5N besteht aus 5% Chrom, 0,5% Molybdän (Cr-Mo) Legierungsstahl mit normalisierter Wärmebehandlung (das "N"-Suffix).
Schlüsselzusammensetzung und Eigenschaften:
Chemische Zusammensetzung:
Die Schweißfähigkeit ist in der Regel um 0,15% höher als bei Standard-F5.
Mechanische Eigenschaften:
Zugfestigkeit: ≥ 485 MPa (70 ksi)
Ausfallfestigkeit: ≥ 275 MPa (40 ksi)
Hohe Kriechfestigkeit bei Temperaturen bis zu 600 °C.
Verbesserte Zähigkeit durch normalisierte Wärmebehandlung.
Warum SA-336 F5N für Schlauchblätter?
Leistung bei hohen Temperaturen
Beibehält seine Festigkeit und widersteht einer Verformung bei längerer thermischer Belastung (ideal für Wärmetauscher in Raffinerien, Kraftwerken und chemischen Verarbeitungsbetrieben).
Korrosions- und Oxidationsbeständigkeit:
Der Chromgehalt bietet Beständigkeit gegen Oxidation und Sulfidation (häufig in Sauergas- oder Rohölumgebungen).
geeignet für den Wasserstoffdienst (widersteht Wasserstoffbrüchigwerden).
Schweißbarkeit und Herstellung:
Ein geringerer Kohlenstoffgehalt im Vergleich zum Standard F5 reduziert die Anforderungen an die Wärmebehandlung vor/nach dem Schweißen.
Kompatibel mit Verkleidungen (z. B. Edelstahlüberlag) für aggressive Medien.
Anwendung in Wärmetauschern
Die Rolle des Schaltplans:
Wirkt als struktureller Anker für Rohre, hält die Ausrichtung und Dichtung von Schalen-/Rohrseitenflüssigkeiten.
muss unterschiedlicher thermischer Ausdehnung, Druckbelastungen und zyklischen Belastungen standhalten.
Typische Anwendungsfälle:
Raffinerienwärmetauscher: Umgang mit Kohlenwasserstoffen, H2S oder Hochdruckdampf.
Kraftwerke: Wasserbereiter, Kondensatoren oder Kessel.
Wasserstoff- oder Ammoniakanlagen: Hochdruck- und Hochtemperaturbetrieb.
Konformität von Konstruktion und Herstellung
ASME-Normen:
ASME BPVC Abschnitt VIII: Regelt die Konstruktion, Materialwahl und Herstellung von Druckbehältern/Rohrblättern.
Abschnitt II (Materialien): Hierzu sind die chemischen/mechanischen Anforderungen der SA-336 F5N festgelegt.
Abschnitt IX: Schweißverfahren (z. B. SMAW, GTAW) für Cr-Mo-Stähle.
Herstellungsstufen:
Schmieden: SA-336 F5N wird für eine überlegene Kornstruktur geschmiedet.

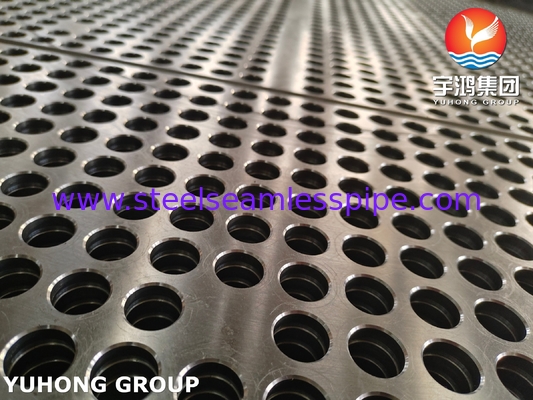

Bohrungen: Präzisionsbohrungen von Rohrlöchern (TEMA-Standards für Tonhöhe/Toleranz).
Wärmebehandlung: Normalisiert (erhitzt auf 900 °C+ und luftgekühlt) zur Verfeinerung der Mikrostruktur.
Prüfung und Inspektion:
NDT: Ultraschallprüfung (UT) oder Röntgenaufnahme (RT) auf Mängel.
Hydrostatische Prüfung: Validiert Druckintegrität.
Härteprüfung: Sicherstellung der Konformität nach dem Schweißen.
Vergleich mit ähnlichen Materialien
| Material |
Anwendung |
Vorteile gegenüber der SA-336 F5N |
Einschränkungen |
| SA-387 Gr.5 Cl.2 |
Plattenmaterial für Muscheln/Köpfe |
Ähnlicher Cr-Mo-Gehalt, günstiger für flache Bauteile |
Weniger zäh als geschmiedete F5N |
| SA-182 F5N |
Schmiedeflanschen/Fittings |
Dieselbe standardisierte Qualität, kompatibel mit Rohrplatten |
Nicht für Rohrplatten mit großem Durchmesser verwendet |
| Kohlenstoffstahl (SA-516) |
mit einer Leistung von mehr als 1000 W |
Niedrigere Kosten |
Schlechte Hochtemperaturfestigkeit und Korrosionsbeständigkeit |
Wichtige Erwägungen für SA-336 F5N-Rohrblätter
Schweißprobleme: erfordert wasserstoffarme Elektroden (z. B. E8018-B2) und strenge PWHT (Wärmebehandlung nach dem Schweißen).
Thermisches Belastungsmanagement: Es muss auf die Differenzielle Ausdehnung zwischen Rohren (z. B. aus Edelstahl) und der Rohrplatte F5N eingegangen werden.
Korrosionsschutz: Für stark ätzende Flüssigkeiten (z. B. Chloride) kann eine Verkleidung oder Überlagerung erforderlich sein.
Schlussfolgerung
Die ASME SA-336 F5N-Rohrplatte ist eine robuste Wahl für anspruchsvolle Wärmetauscheranwendungen und bietet ein Gleichgewicht zwischen Hochtemperaturfestigkeit, Korrosionsbeständigkeit und Schweißfähigkeit.Seine standardisierte Struktur gewährleistet die Zuverlässigkeit in kritischen Industriezweigen wie der Raffinerie., Petrochemie und Stromerzeugung.
