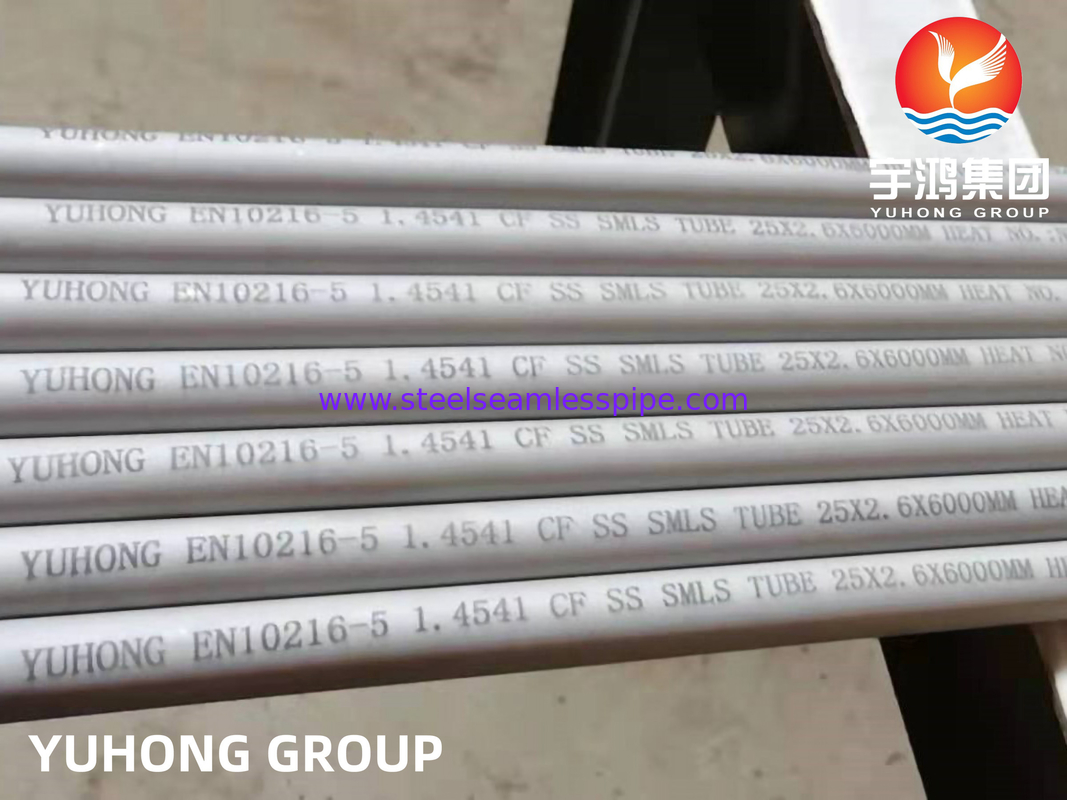

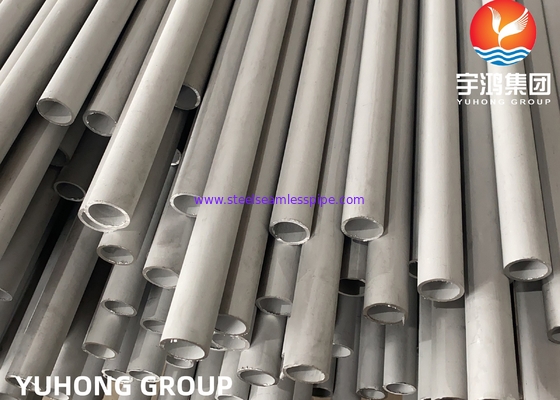

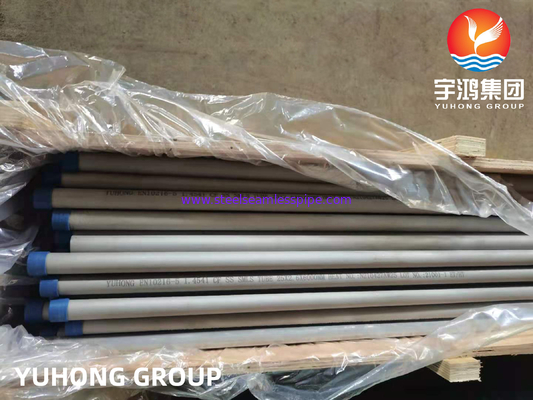

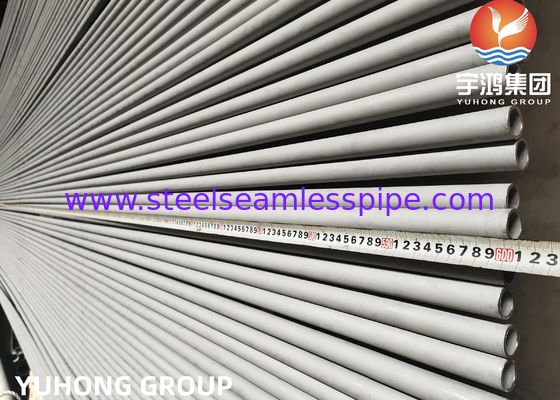

EN10216-5 1.4541 / TP321 / TP321H / 12X18H10T Nahtloser Rohr aus Edelstahl

EN10216-5 1.4541 / TP321 / TP321H / 12X18H10T Nahtloser Rohr aus Edelstahl

Einführung in die Norm EN10216-5 1.4541 Nahtlose Röhre

EN10216-5 ist eine europäische Norm zur Festlegung technischer Lieferbedingungen für nahtlose Stahlrohre, die für Hochtemperatur- und Hochdruckanwendungen ausgelegt sind.Diese Rohre sind in Industriezweigen von entscheidender Bedeutung, in denen eine robuste Leistung unter Belastung erforderlich ist.Die Norm stellt sicher, dass Materialien strenge Sicherheits- und Qualitätsanforderungen an Druckgeräte erfüllen.

Materialübersicht (1.4541):

1.4541, äquivalent zu AISI 321, ist ein mit Titan stabilisierter austenitischer Edelstahl. Seine Zusammensetzung verhindert die Bildung von Chromkarbid beim Schweißen und erhöht die Beständigkeit gegen intergranulare Korrosion.Dies macht es ideal für geschweißte Baugruppen, die korrosiven Umgebungen ausgesetzt sind.

Technische Einzelheiten

Chemische Zusammensetzung (wt%):

Kohlenstoff (C): ≤ 0,08%

Chrom (Cr): 1719%

Nickel (Ni): 9·12%

Titanium (Ti): ≥ 5 × C% (min. 0,30%)

Mangan (Mn): ≤ 2,0%

Silizium (Si): ≤ 0,75%

Phosphor (P): ≤ 0,045%

Schwefel (S): ≤ 0,015%

Mechanische Eigenschaften (Zimmertemperatur):

Zugfestigkeit (Rm): 500-700 MPa

Leistungsfestigkeit (Rp0,2): ≥ 200 MPa

Verlängerung (A): ≥ 40%

Härte: üblicherweise ≤ 215 HBW

Herstellungsprozess:

Herstellungsmethode: Nahtlose Rohre werden mittels Heißextrusion oder Rotationspiercing geformt, gefolgt von Kaltziehung/Rollung für präzise Abmessungen.

Wärmebehandlung: Lösungsbrennen bei 1050 ∼ 1100 °C, gefolgt von einer schnellen Abkühlung (Wasserdämpfung) zur Auflösung von Karbiden und Wiederherstellung der Korrosionsbeständigkeit.

Oberflächenveredelung: glatte, schuppfreie Oberfläche; Optionales Beimühlen/Passivieren für eine verbesserte Korrosionsbeständigkeit.

Prüfung und Qualitätssicherung:

Hydrostatische Prüfung: Druck, der zur Überprüfung der Integrität angewendet wird (Testdruck, berechnet anhand der Wandstärke, des Durchmessers und der Materialfestigkeit).

Nichtzerstörende Prüfung (NDT): Ultraschall- oder Wirbelstromprüfung zur Erkennung von Fehlern.

Mechanische Prüfungen: Zug-, Härte- und Abflachungsprüfungen.

Chemische Analyse: Überprüfung der Zusammensetzung mittels Spektrometrie.

Anwendungen:

Kessel, Überhitzer und Wärmetauscher in Kraftwerken.

Ausrüstung für die chemische Verarbeitung (Reaktoren, Rohrleitungen).

Öl- und Gasraffinerien (Hochtemperaturleitungen).

Luft- und Raumfahrt- und Automobilabgasanlagen.

Konformität und Zertifizierung:

Erfüllt die Anforderungen der EN10216-5 für Druckzwecke.

Er entspricht der EU-Richtlinie für Druckgeräte (PED) für die CE-Kennzeichnung.

Optionale Zertifizierungen (z. B. TÜV, Lloyd's Register) für kritische Anwendungen.

Vorteile von 1.4541 nahtlosen Rohren:

Überlegene Korrosionsbeständigkeit in sauren/chloridreichen Umgebungen.

Ausgezeichnete Hochtemperaturfestigkeit (bis zu 600°C).

Die nahtlose Konstruktion gewährleistet Gleichförmigkeit und Zuverlässigkeit unter hohem Druck.

Gute Schweißbarkeit bei minimaler Nachschweißbehandlung.
