ASME SB163 N04400 Nickellegierung U-Bogenrohr für Kondensator und Plattenwärmetauscher
Produktübersicht

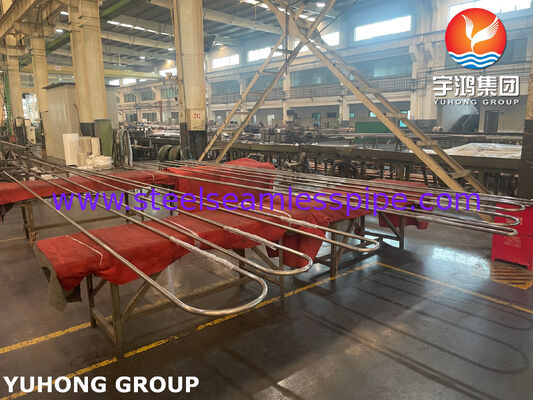

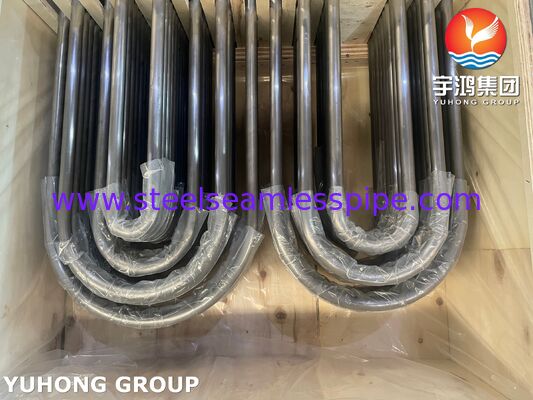

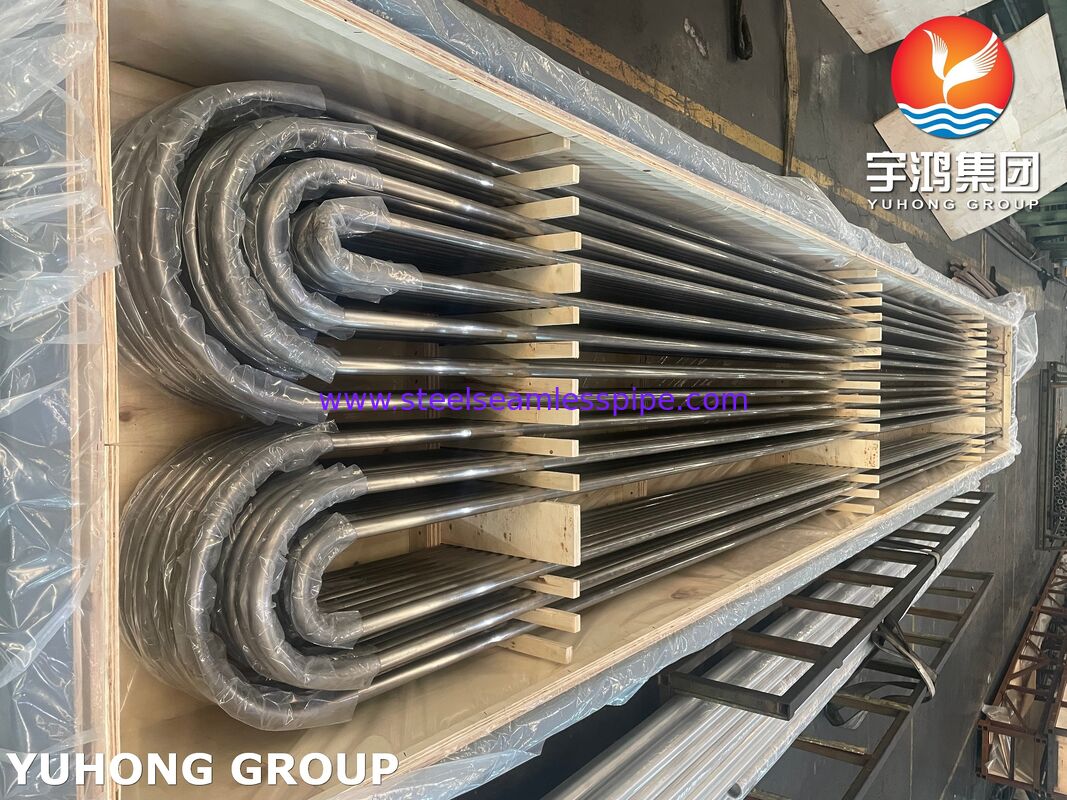

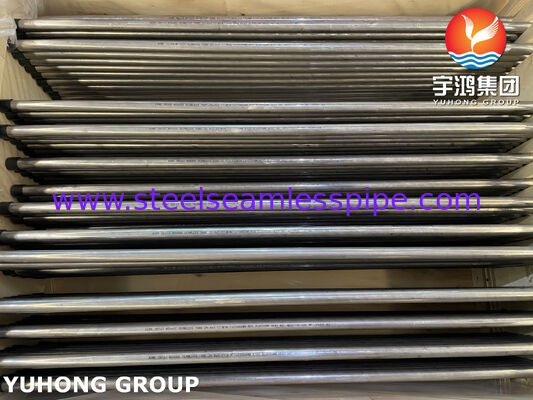

ASME SB163 N04400 Nickellegierung U-Bogenrohr | Nahtloses Monel 400 Wärmetauscher- und Kondensatorrohr
Die Yuhong Group Co., Ltd. liefert umfassende Komponenten für Wärmetauscher, darunter Druckbehälter, Luftkühler, Bündelrohre, U-Bogenrohre, Rippenrohre, Rohrböden, Leitbleche und Böden. Unsere Expertise bei U-Bogen-Wärmetauscherrohren konzentriert sich auf die ASME SB-163 Biegegeometrie, die Berechnung der Wandverdünnung und die Endvorbereitung.
Dieses Produkt ist ein nahtloses Nickel-Kupfer-UNS N04400 U-Bogenrohr, das für Kondensator- und Wärmetauscheranwendungen ausgelegt ist. ASME SB-163 deckt Außendurchmesser von 3 Zoll (76,2 mm) und darunter, Mindestwandstärke von 0,148 Zoll (3,76 mm) und darunter oder durchschnittliche Wandstärke von 0,165 Zoll (4,19 mm) und darunter ab. N04400 wird geglüht oder spannungsarmgeglüht geliefert, wobei auf Spezifikation geglühte Enden erhältlich sind. Kleinere, dünnwandige Konvertergrößen werden auf Spezifikation durch ASME SB-163 Anhang X2 abgedeckt.
Chemische Zusammensetzung
ASME SB-163 Tabelle 1
| Element |
N04400, % |
| Nickel |
63,0 min |
| Kupfer |
28,0-34,0 |
| Eisen |
2,5 max |
| Mangan |
2,0 max |
| Kohlenstoff |
0,3 max |
| Silizium |
0,5 max |
| Schwefel |
0,024 max |
Mechanische Eigenschaften und Zustände
ASME SB-163 Tabelle 3
| Zustand |
Zugfestigkeit, min |
Streckgrenze 0,2% Versatz, min |
Dehnung, min |
Härte |
| Geglüht |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| Spannungsarmgeglüht |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max für geglühte Enden |
N04400 wird geglüht oder spannungsarmgeglüht geliefert. Wenn spannungsarmgeglühte Rohre geglühte Enden haben, darf die Härte nach dem Glühen den Wert der ASME SB-163 Tabelle 3 nicht überschreiten. Die ASME SB-163 Anforderungen an die Korngröße gelten für UNS N08120, UNS N08810 und UNS N08811, nicht für N04400.
Herstellung, Prüfung und U-Bogen-Kontrollen
Nahtlose N04400-Rohre werden kaltverformt und wärmebehandelt. ASME SB-163 erfordert:
- Chemische Analyse
- Zugversuch
- Härteprüfung bei Angabe von geglühten Enden
- Aufweitungsprüfung
- Hydrostatische oder zerstörungsfreie elektrische Prüfung
Die Aufweitungsprüfung wird an einem Ende von 1% der fertigen Rohrlängen pro Charge (mindestens ein Rohr für Chargen unter 100 Rohren) durchgeführt. Ein 60°-Aufweitwerkzeug vergrößert den angegebenen Außendurchmesser um 30%, und das aufgeweitete Prüfstück darf keine Risse durch die Wand aufweisen.
Jedes Rohr wird entweder einer hydrostatischen oder einer zerstörungsfreien elektrischen Prüfung unterzogen. Bei der hydrostatischen Prüfung werden Rohre mit einem Außendurchmesser von 1/2 Zoll (3,2 mm) und größer und einer Wandstärke von 0,015 Zoll (0,38 mm) und mehr mit 1000 psi (6,9 MPa) geprüft, vorausgesetzt, die berechnete Faserspannung überschreitet nicht die zulässige S. Für N04400 beträgt S 17.500 psi (120,6 MPa) geglüht und 21.200 psi (146,2 MPa) spannungsarmgeglüht.
ASME SB-163 Zusätzliche S1 U-Bogen-Anforderungen
| Kontrolle |
ASME SB-163 S1 Anforderung |
| Bogen-Außendurchmesser |
Innerhalb von 10% des Nennwerts an jedem Querschnitt innerhalb der Tangentenpunkte |
| Bogen-Scheitelwand |
Nicht weniger als TF = T(2R)/(2R + D) |
| Beinabstand |
Toleranz nach Mittellinienradius R: bis 18 Zoll, 1/16 Zoll; über 18-30 Zoll, 3/32 Zoll; über 30-36 Zoll, 1/8 Zoll |
| Unterschied der Beinlänge |
Max. 1/2 Zoll (3,2 mm) |
| Hydro nach Bogen |
5 s Mindesthaltedauer; 26.600 psi (183,3 MPa) Faserspannung für Druckberechnung |
Bestellung, Anpassung und Anwendungen
Bestellinformationen gemäß ASME SB-163 umfassen Legierung, Zustand, Oberfläche, Abmessungen, Fertigungsoperationen, Prüfanforderungen, Enden, zusätzliche Anforderungen und Inspektionsspezifikationen.
Benutzerdefinierte U-Bogen-Optionen umfassen:
- Bogenradius R
- Beinlänge
- Geglühte Enden
- Hydro nach dem Biegen
- NDE und Zeugen von Drittanbietern
Passende Rohrböden, Leitbleche, Böden und Rippenrohre sind erhältlich. Typische Anwendungen umfassen Kondensatoren, Wärmetauscher, Luftkühler, Bündelrohre und Kühlaufgaben in der Schifffahrt oder Chemie, wo die Korrosionsbeständigkeit von Nickel-Kupfer erforderlich ist. Die nahtlose Konstruktion vermeidet Längsschweißnähte, während das U-Bogen-Design Feldnähte reduziert und thermische Ausdehnung aufnimmt.
Häufig gestellte Fragen
Durchschnittliche Wandstärke vs. Mindestwandstärke?ASME SB-163 deckt beides ab. Für die Berechnung der U-Bogen-Scheitelwand ist T die angegebene Mindestwandstärke oder die angegebene durchschnittliche Wandstärke abzüglich der zulässigen Wandtoleranz nach unten.
Ist die Korngröße für N04400 erforderlich?Nein. Die ASME SB-163 Anforderung an die Korngröße gilt für UNS N08120, UNS N08810 und UNS N08811.
Kann die hydrostatische Prüfung nach dem Biegen durchgeführt werden?Ja, wenn spezifiziert. Die Mindesthaltedauer beträgt 5 s, und die erforderliche Faserspannung für die Berechnung des hydrostatischen Prüfdrucks beträgt 26.600 psi (183,3 MPa).
