ASTM A790 S31803 Duplex 2205 Schweißrohr für korrosive Anwendungen
ASTM A790 S31803 Duplex 2205 Schweißrohr aus Edelstahl
Produktübersicht
ASTM A790 S31803 Duplex 2205 Schweißrohr aus Edelstahl ist ein ferritisch-austenitisches Duplex-Edelstahlrohr, das für korrosive Prozessleitungen und anspruchsvolle industrielle Anwendungen entwickelt wurde. Hergestellt aus UNS S31803 Duplex-Edelstahl, kombiniert es hohe mechanische Festigkeit mit guter Beständigkeit gegen allgemeine Korrosion und chloridhaltige Umgebungen.
Die geschweißte Konstruktion eignet sich für Anwendungen, die eine kontrollierte Längsnahtqualität, kundenspezifische Rohrabmessungen und größere Außendurchmesser erfordern. Das Rohr kann mit Lösungsglühen, Beizen, Maßprüfung und projektspezifischen Prüfungen gemäß den geltenden ASTM A790/A790M und Bestellvorgaben geliefert werden.
Duplex 2205 S31803 wird häufig für Öl und Gas, Petrochemie, chemische Verarbeitung, Schifffahrt, Energieerzeugung und industrielle Wassersysteme in Betracht gezogen, wo herkömmlicher Edelstahl oder Kohlenstoffstahl möglicherweise nicht die erforderliche Kombination aus Festigkeit und Korrosionsbeständigkeit bietet.
Technische Spezifikationen
| Artikel |
Spezifikation |
| Produktname |
Duplex 2205 Schweißrohr aus Edelstahl |
| Werkstoffgüte |
UNS S31803 |
| Gängige Güte |
Duplex 2205 |
| Werkstoffart |
Ferritisch-austenitischer Duplex-Edelstahl |
| Werkstoffnorm |
ASTM A790 / ASME SA790 |
| Herstellungsverfahren |
Automatische Längsnahtschweißung |
| Rohrtyp |
Geradnahtgeschweißtes Rohr |
| Wärmebehandlung |
Lösungsgeglüht |
| Oberflächenzustand |
Geglüht & gebeizt / Kundenspezifisch |
| Außendurchmesser |
Kundenspezifisch |
| Wandstärke |
Kundenspezifisch |
| Länge |
Fest / Zufällig / Kundenspezifisch |
| Endenbearbeitung |
Glatt / Fase / Kundenspezifisch |
| Maßnorm |
ASME B36.19 / Projektspezifikation |
| Prüfung |
Hydrostatisch / Zerstörungsfrei / Maßhaltigkeit |
| PMI |
Verfügbar |
| MTC |
EN 10204 3.1 / 3.2 |
| Fremdprüfung |
Auf Anfrage erhältlich |
Material: UNS S31803 Duplex 2205
UNS S31803 ist eine Duplex-Edelstahlgüte, die üblicherweise mit der Duplex 2205-Familie identifiziert wird. Seine ferritisch-austenitische Mikrostruktur bietet ein Gleichgewicht aus Festigkeit und Korrosionsbeständigkeit, das sich von herkömmlichen austenitischen Güten wie 304L und 316L unterscheidet.
Das Legierungssystem, das Chrom, Nickel, Molybdän und Stickstoff enthält, trägt zu seiner Beständigkeit gegenüber chloridhaltigen Umgebungen und Spannungsrisskorrosion bei. S31803 wird daher häufig für Prozessleitungen ausgewählt, bei denen sowohl mechanische Festigkeit als auch Korrosionsbeständigkeit wichtige Konstruktionsaspekte sind.
Produktmerkmale
- Duplex ferritisch-austenitische Struktur: Die duplexe Mikrostruktur bietet eine Kombination aus mechanischer Festigkeit und Korrosionsbeständigkeit für anspruchsvolle industrielle Rohrleitungssysteme.
- Gute Korrosionsbeständigkeit gegen Chloride: S31803 Duplex 2205 wird häufig für Rohrleitungen ausgewählt, die chloridhaltigen Flüssigkeiten und anderen korrosiven Prozessumgebungen ausgesetzt sind.
- Beständigkeit gegen Spannungsrisskorrosion: Duplex-Edelstahl bietet eine verbesserte Beständigkeit gegen chloridinduzierte Spannungsrisskorrosion im Vergleich zu vielen herkömmlichen austenitischen Edelstahlgüten.
- Hohe mechanische Festigkeit: Die mechanische Festigkeit von Duplex 2205 ist höher als die vieler herkömmlicher austenitischer Edelstähle, was ihn für Druckleitungen und Prozesssysteme geeignet macht, bei denen Festigkeit ein wichtiger Aspekt ist.
- Kontrollierte Schweißkonstruktion: Die automatische Längsnahtschweißung sorgt für eine kontrollierte Schweißnaht und ermöglicht die Herstellung größerer Rohrdurchmesser und kundenspezifischer Wandstärken.
- Kundenspezifische Lieferung: Außendurchmesser, Wandstärke, Länge, Endenbearbeitung, Oberflächenzustand, Prüfung und Dokumentation können gemäß den Projektanforderungen geliefert werden.
Herstellungsprozess
Der typische Produktionsprozess für ASTM A790 S31803 Schweißrohre umfasst:
- Vorbereitung von Duplex-Edelstahlplatten oder -bändern
- Identifizierung und chemische Verifizierung des Rohmaterials
- Formgebung von Platten oder Bändern
- Kontrollierte Längsnahtschweißung
- Prüfung der Schweißnaht
- Lösungsglühen
- Beizen und Oberflächenbehandlung
- Zuschneiden auf spezifizierte Länge
- Endenbearbeitung
- Maßprüfung
- Hydrostatische oder anwendbare zerstörungsfreie Prüfung
- PMI und Endkontrolle
- Kennzeichnung und Exportverpackung
Die tatsächliche Produktionsroute und der Prüfumfang werden gemäß der geltenden Norm, der Bestellspezifikation und dem vereinbarten Prüfplan gesteuert.
Anwendungen
- Öl & Gas: Eingesetzt in ausgewählten Prozess-, Produktions- und Versorgungssystemen, in denen korrosive Flüssigkeiten und chloridhaltige Umgebungen auftreten können.
- Petrochemische Anlagen: Geeignet für Prozessleitungen in Raffinerien und petrochemischen Anlagen, die eine Duplex-Edelstahlkonstruktion erfordern.
- Chemische Verarbeitung: Angewendet auf ausgewählte chemische Prozessleitungen, bei denen Korrosionsbeständigkeit und mechanische Festigkeit erforderlich sind.
- Marine- und Meerwassersysteme: Berücksichtigt für Rohrleitungen in der Schifffahrt, Kühlwassersysteme und ausgewählte Meerwasseranwendungen, abhängig von den tatsächlichen Betriebsbedingungen.
- Energieerzeugung: Eingesetzt in ausgewählten Kühlwasser-, Prozesswasser- und Hilfsleitungssystemen in Kraftwerken.
- Industrielle Prozessleitungen: Geeignet für industrielle Flüssigkeitstransportsysteme, die eine Kombination aus Festigkeit, Korrosionsbeständigkeit und geschweißter Rohrkonstruktion erfordern.
Typische Mediumarten
Hinweis: Die Materialeignung sollte anhand des tatsächlichen Mediums, der Chloridkonzentration, der Temperatur, der Strömungsgeschwindigkeit und der Betriebsbedingungen bewertet werden.
ASTM A790 S31803 Schweißrohr vs. nahtloses Rohr
ASTM A790 deckt sowohl nahtlose als auch geradnahtgeschweißte Duplex-Edelstahlrohre ab. Schweißrohre werden durch Umformen von Platten oder Bändern und Erzeugen einer kontrollierten Längsnaht hergestellt. Dies kann für größere Außendurchmesser und bestimmte kundenspezifische Abmessungen vorteilhaft sein. Nahtlose Rohre werden ohne Längsnaht hergestellt und können für spezifische Druck-, Größen- oder Projektanforderungen ausgewählt werden. Die Wahl zwischen geschweißter und nahtloser Konstruktion sollte auf den Rohrabmessungen, den Betriebsbedingungen, den Konstruktionsanforderungen und der geltenden Projektspezifikation basieren.
S31803 vs. S32205 Duplex 2205
| Artikel |
S31803 |
S32205 |
| Gängiger Name |
Duplex 2205 |
Duplex 2205 |
| UNS-Bezeichnung |
S31803 |
S32205 |
| Materialfamilie |
Duplex-Edelstahl |
Duplex-Edelstahl |
| Struktur |
Ferritisch-Austenitisch |
Ferritisch-Austenitisch |
| Typisches Cr-Ni-Mo-System |
22Cr-5Ni-3Mo Klasse |
22Cr-5Ni-3Mo Klasse |
| Typische Anwendungen |
Korrosive Prozessleitungen |
Korrosive Prozessleitungen |
Obwohl S31803 und S32205 beide üblicherweise mit Duplex 2205 assoziiert werden, haben sie unterschiedliche chemische Zusammensetzungsanforderungen. Sie sollten nicht als automatisch austauschbar behandelt werden. Die genaue UNS-Güte, die in der Bestellung angegeben ist, sollte immer befolgt werden.
Verwandte Materialbezeichnungen
| Norm / System |
Bezeichnung |
| UNS |
S31803 |
| Gängige Güte |
Duplex 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| EN Referenz |
X2CrNiMoN22-5-3 |
| JIS Referenz |
SUS329J3L |
Verwandte Bezeichnungen sollten vor der Gleichbehandlung mit den geltenden Materialnormen und chemischen/mechanischen Anforderungen überprüft werden.
Prüfung & Tests
Qualitätsprüfungen können gemäß ASTM A790/A790M und projektspezifischen Anforderungen arrangiert werden. Typische Prüfoptionen umfassen:
- Analyse der chemischen Zusammensetzung
- Zugversuch
- Härteprüfung
- Abplattungsversuch
- Hydrostatische Prüfung
- Elektrische Zerstörungsfreie Prüfung
- Schweißnahtprüfung
- Ultraschallprüfung bei Spezifikation

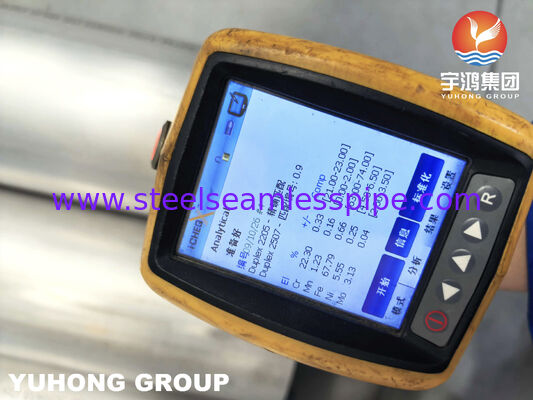

- Positive Materialidentifikation (PMI)

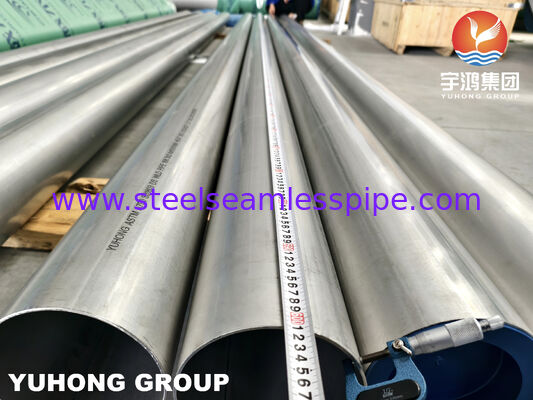

- Maßprüfung
- Sichtprüfung
- Oberflächenprüfung
- Fremdprüfung
Oberflächenbehandlung
ASTM A790 S31803 Schweißrohre können mit einem Oberflächenzustand geliefert werden, der für den Herstellungsprozess und die Projektanforderungen geeignet ist. Gängige Optionen sind:
- Lösungsgeglüht & gebeizt
- Geglüht & gebeizt
- Mechanisch behandelte Oberfläche
- Kundenspezifische Oberflächengüte
Oberflächenanforderungen sollten gemäß den Rohrabmessungen, der Herstellungsroute und der Projektspezifikation bestätigt werden.
Endenbearbeitung
Rohrenden können gemäß den Rohr- und Schweißanforderungen des Kunden geliefert werden. Verfügbare Optionen sind:
- Glattes Ende
- Fasenende
- Gerades Schnittende
- Kundenspezifische Endenbearbeitung
Qualitätsdokumente & Zertifizierungen
Folgende Dokumente können gemäß Bestellung und Prüfplan bereitgestellt werden:
- EN 10204 3.1 Materialprüfzeugnis
- EN 10204 3.2 Zeugnis auf Anfrage
- Chemische Analysebericht
- Mechanischer Prüfbericht
- Hydrostatischer Prüfbericht
- ZfP-Bericht
- PMI-Bericht
- Maßprüfbericht
- Wärmebehandlungsaufzeichnung
- Packliste
- Ursprungszeugnis
- Fremdprüfbericht
Verpackung

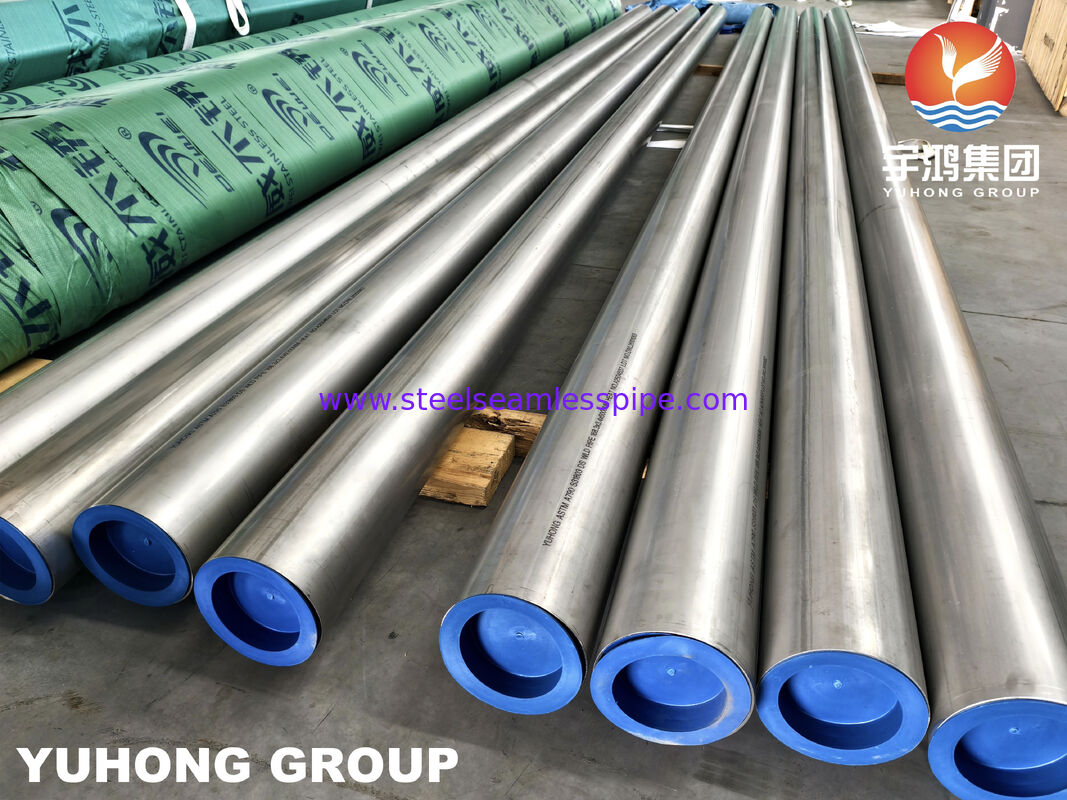

ASTM A790 S31803 Schweißrohre werden normalerweise mit Schutzendkappen und sicher gebündelt geliefert, je nach Rohrgröße und Transportanforderungen. Kunststoffverpackung, Stahlband und seetüchtige Exportverpackung können für den Fernversand arrangiert werden.
Kundenspezifische Fertigung & Lieferung
Wir können ASTM A790 S31803 Duplex 2205 Schweißrohre mit kundenspezifischen Abmessungen liefern:
- Außendurchmesser
- Wandstärke
- Rohrlänge
- Endenbearbeitung
- Oberflächenzustand
- Wärmebehandlung
- Prüfanforderungen
- PMI-Anforderungen
- ZfP-Anforderungen
- Fremdprüfung
- Materialzertifizierung
Technische Zeichnungen, Projektspezifikationen und Prüfpläne können vor der Produktion geprüft werden, um die geltenden Anforderungen zu bestätigen.
Häufig gestellte Fragen
- Was ist ASTM A790 S31803 Rohr?
ASTM A790 S31803 Rohr ist ein Duplex-Edelstahlrohr, das nach den Anforderungen von ASTM A790/A790M hergestellt wird. UNS S31803 wird üblicherweise mit Duplex 2205 Edelstahl assoziiert.
- Ist ASTM A790 S31803 Rohr geschweißt oder nahtlos?
ASTM A790 deckt sowohl nahtlose als auch geradnahtgeschweißte Rohre ab. Die Produktbeschreibung sollte klar angeben, ob das gelieferte Rohr geschweißt oder nahtlos ist.
- Ist S31803 dasselbe wie Duplex 2205?
S31803 wird üblicherweise als Duplex 2205 bezeichnet. S31803 und S32205 haben jedoch unterschiedliche chemische Anforderungen, daher sollte die angegebene UNS-Güte für jedes Projekt bestätigt werden.
- Wofür wird ASTM A790 S31803 Schweißrohr verwendet?
Es wird üblicherweise in den Bereichen Öl und Gas, Petrochemie, chemische Verarbeitung, Schifffahrt, Energieerzeugung und industrielle Prozessleitungen eingesetzt.
- Kann S31803 Schweißrohr mit PMI geliefert werden?
Ja. Eine Positive Materialidentifikation (PMI) kann arrangiert werden, wenn dies durch die Bestellung oder den Prüfplan gefordert wird.
- Kann eine Fremdprüfung arrangiert werden?
Ja. Eine Fremdprüfung kann gemäß dem vereinbarten Prüfumfang und den Projektanforderungen arrangiert werden.
