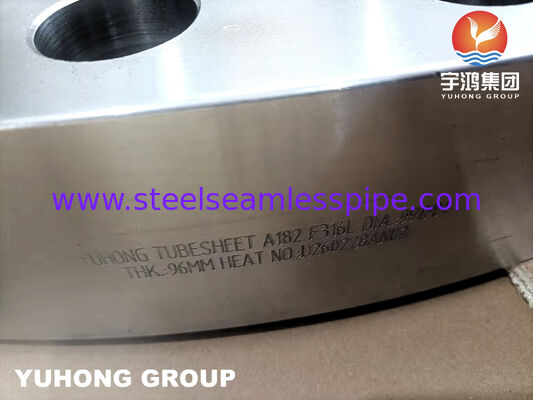

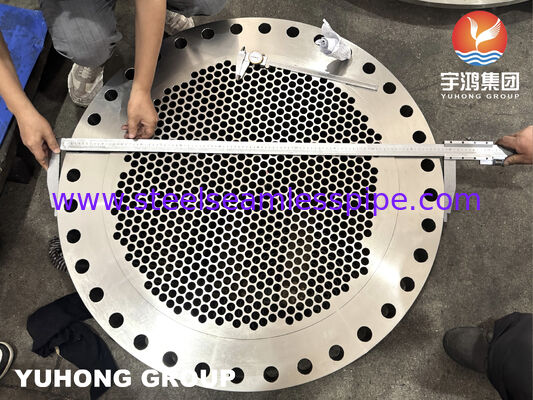

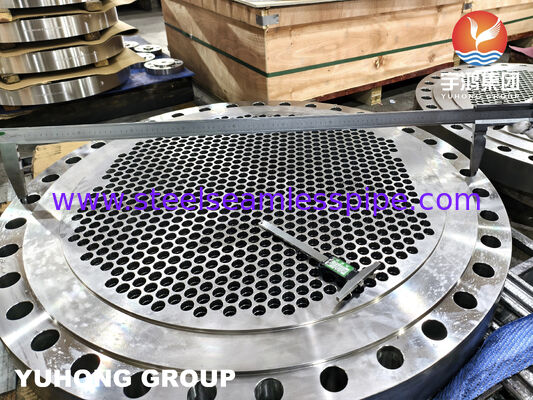

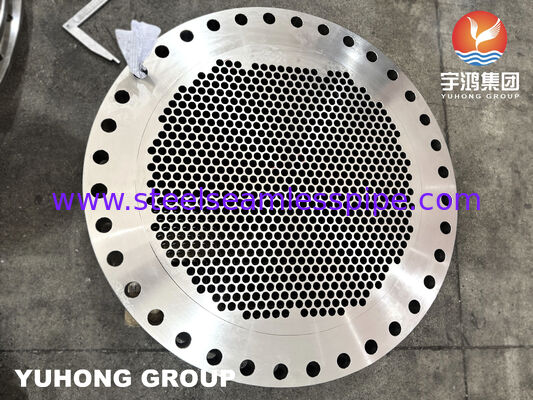

ASTM A182 F316L Edelstahl Schmiedeteile Rohrboden mit präzisionsbearbeiteten Rohrlöchern für Wärmetauscher

ASTM A182 F316L Schmiedeblatt aus Edelstahl

Produkteinführung

Schmiede F316L-Rohrblätter für drucktragende Wärmeübertragungsanlagen

ASTM A182 F316L-Rohrblatt ist ein geschmiedeter Edelstahlbestandteil, der zur Sicherung von Wärmetauscherröhren und zur Trennung oder Steuerung von Prozessflüssigkeiten innerhalb von Rohr-Rohrgeräten verwendet wird.

Hergestellt aus316L austenitischer Edelstahl, kombiniert die Rohrplatte Korrosionsbeständigkeit mit guter Schweißfähigkeit und eignet sich für Geräte, die Feuchtigkeit, Chloride und eine Reihe von Prozessflüssigkeiten ausgesetzt sind.

Das Rohrblatt kann mit Präzisionsbearbeitung geliefert werdenRohrlöcher, Versiegelungsflächen an der Schalseite, Trennschleusen und SchraublöcherGemäß den Zeichnungen des Wärmetauschers können der Rohrlochdurchmesser, die Abstandsrichtung, die Anordnung und die Bohrtoleranz nach dem erforderlichen Rohr-zu-Rohrblatt-Verbindungsverfahren geregelt werden.

Abhängig von der Ausstattung können Rohrlöcher fürRollenausdehnung, Dichtungsschweißen, Festigkeitsschweißen oder ausgedehnte und geschweißte Rohrverbindungen.

Technische Spezifikation

Typische Abmessungen

Produktmerkmale

• Präzisionsbearbeitung von Rohrlöchern

Die Rohrlöcher werden CNC-bearbeitet, je nach angegebenem Durchmesser, Abstand, Positionsverträglichkeit und Rohrblatt-Layout.

• Konfigurationen für mehrere Rohrgemeinschaften

Das Rohrblech kann für die mechanische Ausdehnung, das Dichtungsschweißen, das Festigkeitsschweißen oder die kombinierte Ausdehnung und das Schweißen vorbereitet werden.

• Korrosionsbeständige Bauwerke F316L

F316L-Edelstahl bietet eine austenitische Metallurgie mit Molybdän für eine verbesserte Beständigkeit gegen lokale Korrosion im Vergleich zu herkömmlichem 304L-Edelstahl.

• Benutzerdefinierte Pass-Partition

Durchgangsgrenzen und Dichtungssitzflächen können entsprechend der erforderlichen Flüssigkeitsströmung bearbeitet werden.

• Rückverfolgbares gefälschtes Material

Für Projekte mit Druckgeräten können Wärmemengenverfolgbarkeit, PMI und Materialzertifizierung bereitgestellt werden.

Typische Anwendungen

• Schalen- und Rohrwärmetauscher

• Feste Rohrblattwärmetauscher

• Schwimmbadwärmetauscher

• Prozesskühler

• Kondensatoren

• Reboiler

• Heizwasserbereiter

• Ausrüstung für chemische Verfahren

• Pharmazeutische Prozessgeräte

• Entsalzungsanlagen

Typische Schlauch-zu-Schlauch-Verbindungen

• Mechanische Ausdehnung

Die Rohrenden werden gegen die Rohrlöcher ausgedehnt, um einen mechanischen Kontakt und eine Dichtung herzustellen.

• Siegelschweißen

Bei zusätzlichem Leckenschutz wird an der Schnittstelle zwischen Rohr und Rohrblatt ein Schweiß aufgetragen.

• Schweißtechnik

Das Rohr ist an das Rohrblatt geschweißt, um eine Strukturrohrverbindung zu bilden.

• Erweiterung + Dichtungsschweißen

Die mechanische Ausdehnung wird mit dem Dichtungsschweißen für Anwendungen kombiniert, die sowohl mechanische Aufbewahrung als auch eine verbesserte Dichtung erfordern.

Äquivalente Materialqualitäten

Inspektion und Dokumentation

• Positive Materialidentifizierung (PMI)

• Ultraschallprüfung (UT)

• Dimensionelle Prüfung

• Prüfung des Rohrlochdurchmessers

• Prüfung der Lage der Rohrlöcher

• Flachheitskontrollen

• Härteprüfung

• Sichtprüfung

• EN 10204 3.1 MTC

• EN 10204 3.2 Inspektion

Häufig gestellte Fragen

• Wofür wird ein F316L-Rohrblatt verwendet?

Es wird hauptsächlich in Rohr-Wärmetauschern, Kondensatoren, Reboilern und anderen Rohrprozessgeräten verwendet.

• Kann das Rohrlochmuster angepasst werden?

Ja, der Rohrdurchmesser, die Abstandsbreite, die Bohrungsmenge, das Layout und die Durchgangsabdeckung können nach Zeichnungen der Anlage hergestellt werden.

• Welche Schlauchverbindungsmethoden gibt es?

Mechanische Ausdehnung, Dichtungsschweißen, Festigkeitsschweißen und kombinierte Ausdehnung- und Schweißkonfigurationen können vorbereitet werden.

• Können die Rohrblätter F316L mit der Inspektionsdokumentation versehen werden?

Ja. PMI-, Dimensionalinspektion, UT- und EN 10204 3.1/3.2-Dokumentation können je nach Projektanforderung bereitgestellt werden.

1 Feste Schlauchblätter vs. Schlauchblätter mit schwimmendem Kopf

• Festgelegte Rohrblattwärmetauscher

• Schwimmbad-Wärmetauscher

• Design von Rohrblättern

• Kompensation der thermischen Ausdehnung

2 Rohrlochmuster

• Dreieckspitze

• Dreieckspitze

• Quadratischer Platz

• Rotation der Quadrathöhe

3 Rohr-zu-Rohrblatt-Gelenk

Rohrvergrößerung / Rohrrollung / Dichtungsschweißung / Festigkeitsschweißung / Rohrlöcher / Rohrverbindungsleckage
