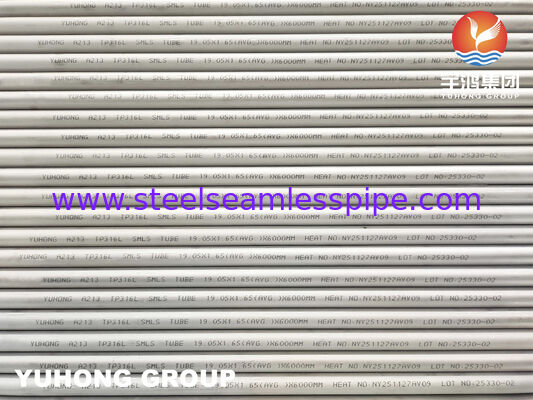

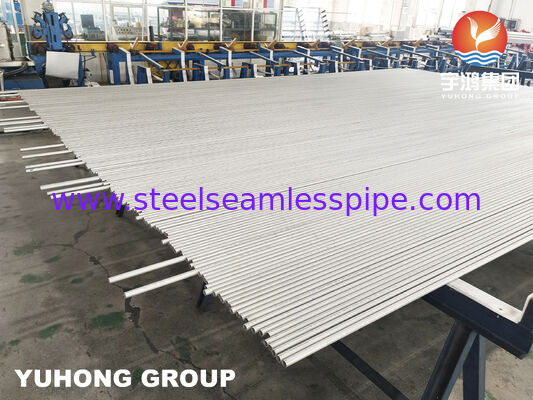

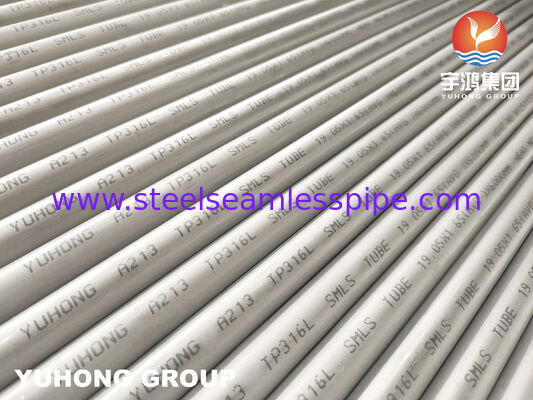

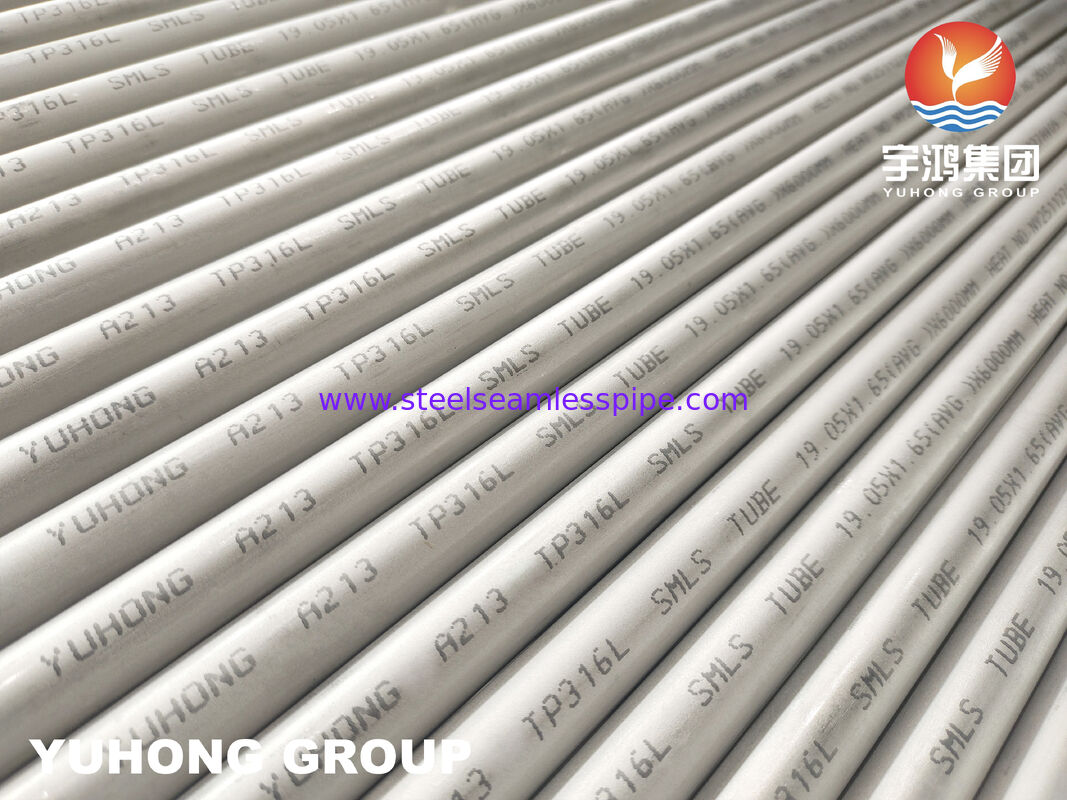

ASTM A213 TP316L Rohr für den Wärmetauscher aus Edelstahl
Produktübersicht
ASTM A213 / ASME SA213 TP316L-Wärmetauscherrohre aus Edelstahl werden weit verbreitet in Kondensatoren, Kesseln, Wärmetauschern,und industrielle Wärmeverarbeitungssysteme, die eine stabile Korrosionsbeständigkeit und eine zuverlässige Wärmeübertragung erfordern.
TP316L-Röhren, die durch nahtlose Kaltziehverarbeitung hergestellt werden, bieten eine verbesserte Dimensionskonsistenz, eine glatte Oberflächenqualität,und eine stabile Wanddickenkontrolle für industrielle Wärmeübertragungsanwendungen.
Material TP316L entspricht:
Der niedrige Kohlenstoffgehalt trägt zur Verbesserung der Schweißkompatibilität bei und verringert das Risiko von Korrosion zwischen den Körnern nach der Herstellung oder thermischer Verarbeitung.
Diese Schläuche werden üblicherweise in:
- Aufgeklärter Zustand
- Ausgestopfte und passivierte Oberflächen
- Kohlenwasser
Zu den typischen Anwendungen gehören:
- Erdölchemie-Wärmetauscher
- Kondensatorsysteme
- Offshore-Verarbeitungsanlagen
- Boilersysteme
- Meereswärmeausrüstung
- Industrielle Kühlsysteme
Produktspezifikationen
| Artikel |
Spezifikation |
| Standards |
ASTM A213 / ASME SA213 |
| Materialqualität |
TP316L |
| UNS-Nummer |
S31603 |
| EN-Klasse |
1.4404 |
| Art der Ware |
Nahtlose Wärmetauscherröhre |
| Herstellungsprozess |
Kalt gezogen |
| Oberflächenbearbeitung |
Ausgestopft und passiv |
| Wärmebehandlung |
Aufgelöste Lösung |
| Außendurchmesser |
6.35 76,2 mm |
| Wandstärke |
0.71 8,0 mm |
| Länge |
Bis zu 26 Meter |
| Rohrenden |
Einfaches Ende / Bevel-Ende |
| Prüfungen |
ET / UT / Hydrotest |
| Anwendung |
Wärmetauscher / Kondensator / Kessel |
TP316L Eigenschaften des Materials
Edelstahl TP316L enthält Molybdän und einen niedrigen Kohlenstoffgehalt, weshalb er für industrielle Systeme geeignet ist, die folgenden Stoffen ausgesetzt sind:
- Chloridhaltige Umgebungen
- Hohe Luftfeuchtigkeit
- Kontinuierlicher thermischer Kreislauf
- Korrosive Prozessmedien
Im Vergleich zu Standard-TP304-Rohren bietet TP316L eine verbesserte Beständigkeit gegen:
- Korrosion durch Gruben
- Spaltkorrosion
- Oberflächenoxidation
Dadurch eignet sich der TP316L für marine, chemische und Offshore-Wärmeübertragungssysteme.
Herstellungsmerkmale
Nahtlose Kaltzugkonstruktion
Eine nahtlose Kaltzugbearbeitung trägt dazu bei,
- Dimensionelle Toleranzkonstanz
- Oberflächenglatheit
- Einheitlichkeit der Wandstärke
- Fähigkeit zur Biegung von Rohren
Dies ist besonders wichtig für die Herstellung von Schalen- und Rohrwärmetauschern.
Lösungsmittel aufgeschmolzen
Die Lösungslösung hilft:
- Wiederherstellung der Materialflexibilität
- Reduzierung der Restbelastung
- Verbesserung der Fertigungsleistung
Dieses Verfahren ist besonders vorteilhaft nach der Röhre biegen oder Expansionsbearbeitung.
Aufgepeitschte und passivierte Oberflächen
Beim Beizen und Passivieren entfallen:
- Oberflächen-Oxid-Skala
- Verunreinigung durch Hitze
- Eisenverunreinigungen
Dies verbessert die Korrosionsbeständigkeit von Kondensator- und Kesselsystemen.
Mechanische Eigenschaften
| Eigentum |
Anforderung TP316L |
| Zugfestigkeit |
≥ 485 MPa |
| Leistungsstärke |
≥ 170 MPa |
| Verlängerung |
≥ 35% |
| Härte |
≤ 90 HRB |
Diese Eigenschaften unterstützen:
- Rohrvergrößerung
- Herstellung von Wärmetauschern
- Langfristiger thermischer Betrieb
Qualitätsprüfung und -prüfung
Zu den verfügbaren Prüfmethoden gehören:
- Wirbelstromprüfung (ET)
- Ultraschallprüfung (UT)
- Hydrostatische Prüfung

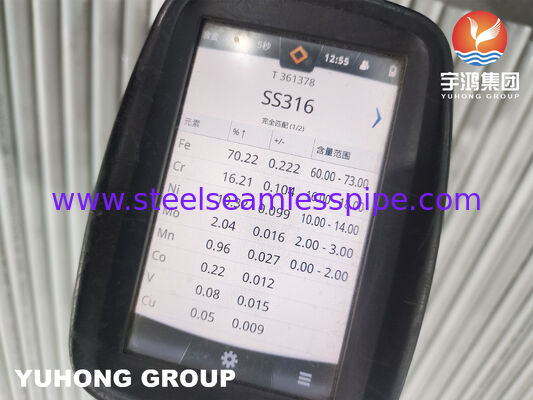

- Inspektion der KMU
- Dimensionelle Prüfung
- Inspektion der Oberflächenqualität
Wahlfähige Dokumente:
- EN 10204 3.1 MTC
- Inspektionsbericht eines Dritten
- Rohstoffbescheinigung
Produktvorteile
| Merkmal |
Technischer Nutzen |
| TP316L-Material |
Verbesserte Korrosionsbeständigkeit |
| Nahtloser Bau |
Reduziert Schweißrisiken |
| Kalt gezogener Prozess |
Verbesserung der Dimensionskonsistenz |
| Aufbereitete Oberfläche |
Reinere Oberflächenbedingungen |
| Aufgelöste Lösung |
Verbesserte Duktilität |
| Niedriger Kohlenstoffgehalt |
Verbesserte Schweißkompatibilität |
