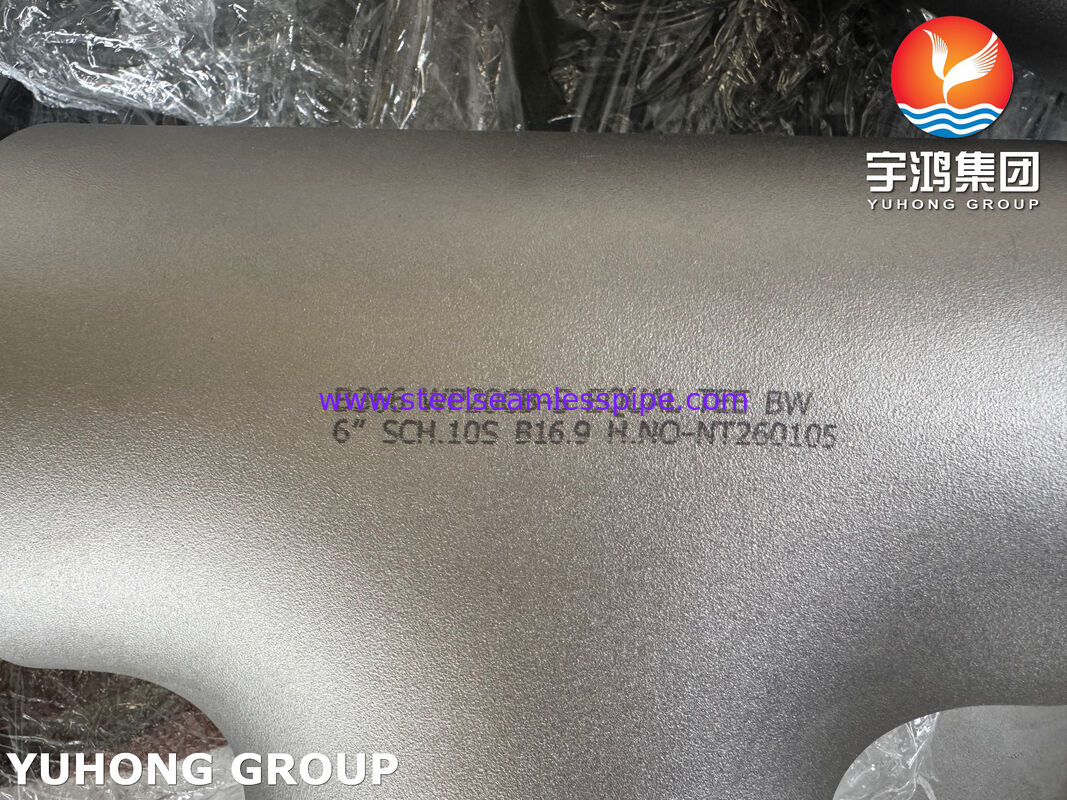

ASTM B366 N08810 Incoloy 800H Gleich-T-Stück
Das ASTM B366 N08810 Incoloy 800H Gleich-T-Stück ist ein werkseitig gefertigtes, geschmiedetes Nickellegierungs-Rohrleitungsteil, das für Abzweigverbindungen in Hochtemperatur-Rohrleitungssystemen entwickelt wurde.
Das Fitting wird aus UNS N08810 / Incoloy 800H, einer Nickel-Eisen-Chrom-Legierung mit kontrolliertem Kohlenstoff- und Aluminium-Titan-Gehalt für Anwendungen bei erhöhten Temperaturen, hergestellt. Incoloy 800H wird häufig für Anwendungen geliefert, bei denen Temperatur, Oxidation, Aufkohlung und langfristige mechanische Leistung wichtige Gesichtspunkte sind.
ASTM B366/B366M deckt geschmiedete Nickel- und Nickellegierungs-Fittings für Druckrohrleitungen ab, einschließlich T-Stücken, die für Stumpfschweißanwendungen hergestellt werden. WP-Fittings sind mit Maßnormen wie ASME B16.9 und B16.11 verbunden.
Das Gleich-T-Stück hat drei Auslässe mit der gleichen Nenngröße und wird verwendet, um eine 90-Grad-Abzweigverbindung von der Hauptrohrleitung zu erstellen.
Produktspezifikationen
| Artikel |
Spezifikation |
| Produkt |
Nickellegierungs-Gleich-T-Stück |
| Fitting-Typ |
Gleich-T-Stück / Stumpfschweiß-T-Stück |
| Norm |
ASTM B366/B366M |
| Material |
Nickel-Eisen-Chrom-Legierung |
| UNS |
N08810 |
| Legierung |
Incoloy 800H |
| Maßnorm |
ASME B16.9, wo anwendbar |
| Konstruktion |
Geschmiedet |
| Verbindung |
Stumpfschweißung |
| Größe |
Kundenspezifisch / Gemäß Zeichnung |
| Wandstärke |
SCH 5S, 10S, 40S, 80S und kundenspezifisch |
| Endvorbereitung |
Fase / Gemäß ASME B16.25 oder Projektanforderung |
| Wärmebehandlung |
Gemäß anwendbarer ASTM B366-Anforderung |
| Prüfung |
Maß-, chemische, mechanische und zerstörungsfreie Prüfungen gemäß Spezifikation |
| Kennzeichnung |
Norm, Güte, Größe, Chargennummer und Herstellerzeichen |
Material: UNS N08810 / Incoloy 800H
UNS N08810 ist allgemein bekannt als INCOLOY-Legierung 800H. Sie gehört zur Familie der Nickel-Eisen-Chrom-Legierungen.
Die Legierung hat eine Nennzusammensetzung basierend auf ungefähr:
| Element |
Typischer ASTM / Legierungsbereich |
| Ni |
30,0–35,0 % |
| Cr |
19,0–23,0 % |
| Fe |
Rest |
| C |
0,05–0,10 % |
| Mn |
≤ 1,50 % |
| Si |
≤ 1,00 % |
| Al |
0,15–0,60 % |
| Ti |
0,15–0,60 % |
| Al + Ti |
0,30–1,20 % |
| Cu |
≤ 0,75 % |
| S |
≤ 0,015 % |
Der kontrollierte Kohlenstoffbereich und die Anforderungen an die Korngröße unterscheiden 800H von der Standardlegierung 800. Special Metals identifiziert N08810 als INCOLOY-Legierung 800H und N08811 als INCOLOY-Legierung 800HT.
N08810 vs N08811
| Güte |
UNS |
Handelsname |
Hauptunterschied |
| N08800 |
UNS N08800 |
Incoloy 800 |
Basislegierung 800 |
| N08810 |
UNS N08810 |
Incoloy 800H |
Kontrollierter Kohlenstoff und Korngröße |
| N08811 |
UNS N08811 |
Incoloy 800HT |
Restriktiverer Al + Ti-Bereich |
Herstellungsprozess
Das ASTM B366 N08810 Gleich-T-Stück kann durch kontrollierte Warmumformung und andere zulässige Umformoperationen hergestellt werden, abhängig von der Fittinggröße, Wandstärke und Konstruktionsklasse.
Typische Herstellungsstufen umfassen:
- Prüfung von Nickellegierungs-Rohmaterial
- Materialidentifikation und Chargenrückverfolgbarkeit
- Schneiden
- Warmumformung / Formgebung
- Formgebung des T-Stück-Abzweigs
- Wärmebehandlung
- Endphasenbearbeitung

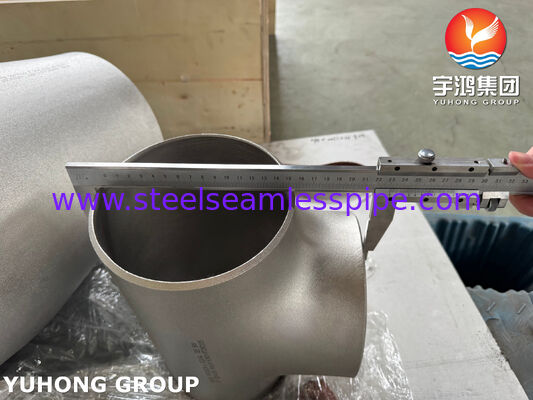

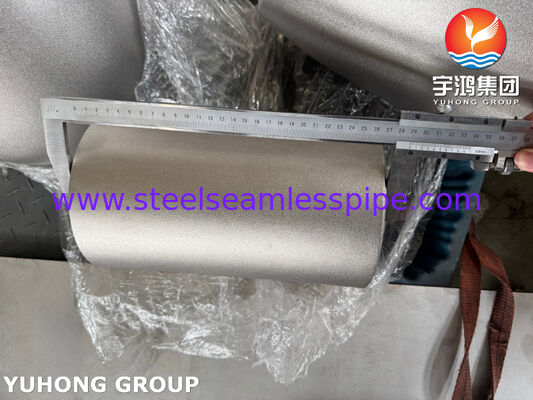

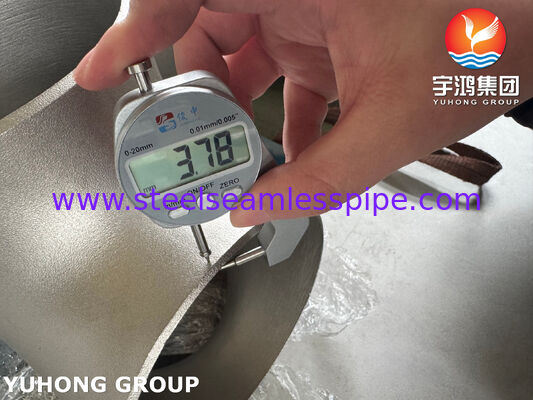

- Maßprüfung
- Oberflächenprüfung
- ZfP, falls spezifiziert
- Kennzeichnung
- Endprüfung und Verpackung
ASTM B366 erlaubt Umformoperationen, einschließlich Hämmern, Pressen, Lochen, Strangpressen, Aufweiten, Walzen, Biegen und andere anwendbare Herstellungsverfahren.
Anwendungen
ASTM B366 N08810 Incoloy 800H Gleich-T-Stücke können für Rohrleitungssysteme spezifiziert werden, die in folgenden Bereichen eingesetzt werden:
Petrochemische Verarbeitung
- Kohlenwasserstoffverarbeitung
- Hochtemperatur-Prozessrohrleitungen
- Raffinerieanlagen
- Ofenbezogene Rohrleitungen
Chemische Verarbeitung
- Hochtemperatur-chemische Prozessleitungen
- Korrosive Prozessumgebungen
- Prozessgassysteme
Wärmebehandlungs- und Industrieöfen
- Hochtemperatur-Ofenrohrleitungen
- Wärmebehandlungsanlagen
- Ofenprozesssysteme
Energie- und Prozessausrüstung
- Hochtemperatur-Rohrleitungen
- Dampfbezogene Systeme
- Wärmetauscherbezogene Rohrleitungen
- Industrielle thermische Verarbeitungsanlagen
Die Familie 800H/800HT wird speziell dort eingesetzt, wo erhöhte mechanische Leistung und Beständigkeit gegen Oxidation oder Aufkohlung relevante Konstruktionsgesichtspunkte sind.
