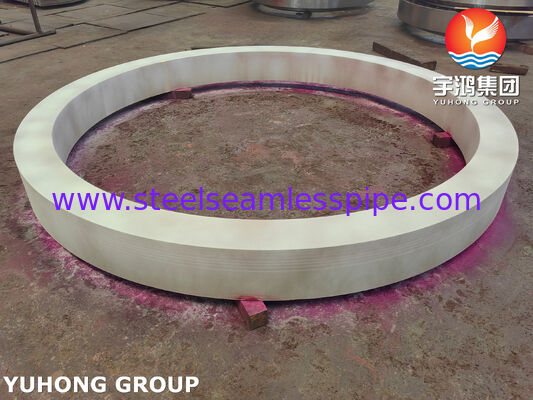

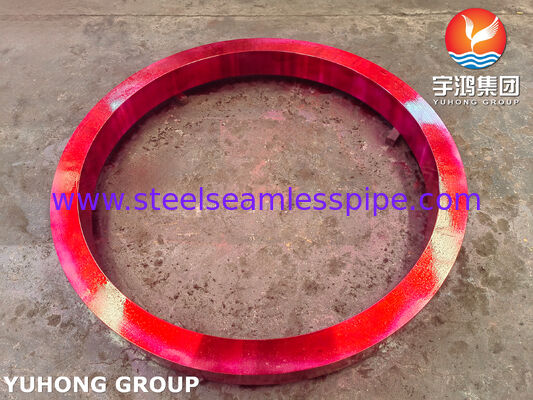

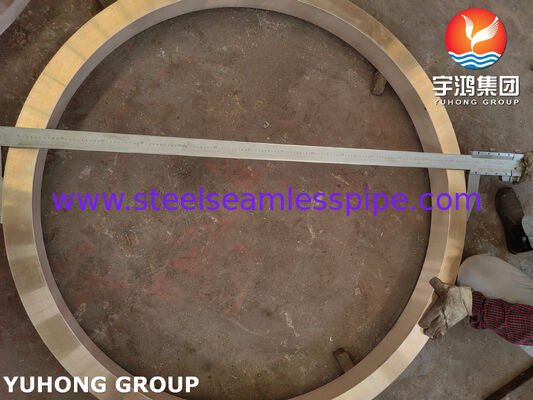

ASME SB171 C70600 Kupfer-Nickel-Legierungsring für Wärmetauscherteil

ASME SB171 C70600 Kupfer-Nickel-Legierungsring für Wärmetauscherteil

ASME SB-171 C70600 (allgemein als 90/10 Kupfer-Nickel bezeichnet) ist eine kritische Legierung für anspruchsvolle Marine- und Industrieanwendungen, hauptsächlich aufgrund ihrer außergewöhnlichen Korrosionsbeständigkeit, insbesondere in Meerwasser.

Wenn sie zu einem Ring verarbeitet wird (wahrscheinlich eine geschweißte oder geschmiedete Ringform), wird sie typischerweise als Flanschring oder Linerring in Rohrleitungssystemen verwendet. Hier sind die primären Verwendungen:

1. Hauptverwendung: Meerwasser- und Marinesysteme

Dies ist die häufigste und wichtigste Anwendung. C70600-Ringe werden verwendet in:

Schiffbau & Offshore-Plattformen: Für Rohrleitungssysteme, die Meerwasser für Kühl-, Brandbekämpfungs-, Ballast- und Bilgedienste handhaben.

Entsalzungsanlagen: In Mehrstufen-Flash- (MSF) und Umkehrosmose- (RO) Anlagen, bei denen die Beständigkeit gegen Salzwasserkorrosion und Biofouling von größter Bedeutung ist.

Kraftwerke: Insbesondere Küstenkraftwerke, die Meerwasser zur Kondensatorkühlung verwenden.

Salzwasser-Einlass- und -Auslasssysteme: Für Rohre mit großem Durchmesser und die zugehörigen Flanschverbindungen.

2. Spezifische Funktion: Als "Schweißring" oder "Linerring"

Der Ringformfaktor ist entscheidend. Er wird oft auf eine von zwei Arten verwendet:

Flanschfläche / Linerring: Ein dünner Ring aus C70600 wird auf die Fläche eines Kohlenstoffstahlflansches geschweißt (oftmals überlagert oder stumpfgeschweißt). Dies erzeugt eine korrosionsbeständige Dichtfläche auf einem ansonsten weniger teuren und stärkeren Stahlflansch und sorgt für eine perfekte Abdichtung mit C70600-Rohren oder -Ventilen. Dies ist eine kostengünstige Alternative zur Herstellung des gesamten Flansches aus massivem Kupfer-Nickel.

Rohr-Linerring / Schweißvorbereitungsring: Wird in bimetallischen oder "plattierten" Rohren verwendet, bei denen ein Kohlenstoffstahlrohr eine dünne Innenverkleidung aus C70600 zur Korrosionsbeständigkeit aufweist. Die Ringe werden an Rohrenden verwendet, um das Schweißen und den Übergang zwischen der Stahlstrukturschicht und der korrosionsbeständigen Kupfer-Nickel-Schicht zu erleichtern.

3. Weitere wichtige Anwendungen

Wärmetauscher- und Kondensatorgehäuse: Als Stützringe oder Flanschringe, bei denen das Gehäuse mit Meerwasser in Kontakt kommt.

Chemische Verarbeitung: Für die Handhabung von Säuren, Laugen und anderen korrosiven Flüssigkeiten, obwohl die Verwendung hier weniger verbreitet ist als in maritimen Umgebungen.

Öl- und Gas-Subsea-Systeme: In Komponenten, die Meerwasser ausgesetzt sind, wie z. B. Verteilerringe, Jumper-Anschlüsse oder Spritzschutzzonen.

Warum C70600 für diese Anwendungen wählen?

Hervorragende Meerwasser-Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen Anprallangriff, Spaltkorrosion und Spannungsrisskorrosion.

Biofouling-Beständigkeit: Hemmt auf natürliche Weise die Anhaftung von Meeresorganismen wie Seepocken und Muscheln besser als viele andere Metalle.

Gute Verarbeitbarkeit & Schweißbarkeit: Kann mit geeigneten Techniken (z. B. WIG/MIG mit passendem Zusatzwerkstoff) leicht geschweißt werden.

ASME SB-171 Zertifizierung: Dieser Standard stellt sicher, dass das Material strenge Anforderungen an die chemische Zusammensetzung und die mechanischen Eigenschaften für den Druckbehälter- und Kesselcode-Bau erfüllt, wodurch es für kritische, code-regulierte Systeme geeignet ist.

Ein ASME SB-171 C70600 Kupfer-Nickel-Legierungsring ist in erster Linie eine korrosionsbeständige Komponente für Flanschverbindungen in Meerwasser-Rohrleitungssystemen. Er wird am häufigsten als kostengünstige, geschweißte Überlagerung oder Auskleidung auf Kohlenstoffstahlflanschen und Rohrenden verwendet, um eine dauerhafte, meerwasserfeste Abdichtung in Schiffen, Entsalzungsanlagen, Offshore-Plattformen und Küstenkraftwerken zu gewährleisten.
