ASME SA350 LF2 Klasse 1 Düsenabdeckflansch, Tieftemperatur-Schmiedeflansche

Schmiedetemperaturen, ASTM A350 Grade LF2 Klasse 1 geschmiedetes Düsenabdeckungsflansch

ASME SA350 LF2 Klasse 1 ist eine Spezifikation mit niedriger Temperaturkohlenstoffstahl-Schmiedenspezifikation, die speziell für Flansche, Ausstattung, Ventile und Druckkomponenten ausgelegt ist, die im kryogenen Service arbeiten.

Spezifikation von ASTM A350/ASME SA350 LF2 CLASS1 -Düsenabdeckungsflansch

1. Material: SA350 LF2

• Basiszusammensetzung: mit Nickel (NI) mit kohlenstoffarmer Stahl, die mit Nickel (NI) legiert wurden, um eine verbesserte Temperaturzähigkeit zu erzielen. Der typische NI-Gehalt beträgt 0,40-1,06%.

• Zweck: Nickel verschiebt die Duktil-zu-Brittle-Übergangstemperatur (DBTT) des Materials, wodurch ein spröde Fraktur bei Temperaturen unter Null verhindert wird.

• Form: als Schmiedel versorgt (nicht als Gussteile oder Teller).

2. Klasse: Klasse 1

• Kritische Anforderung: Dies bezeichnet die niedrigste Servicetemperatur, für die das Material zertifiziert ist.

• Temperaturbewertung: -46 ° C (-50 ° F). Das Material muss bei dieser Temperatur eine angemessene Auswirkung der Zähigkeit (über Charpy V-Notch-Tests) aufweisen.

• Testen: Auf jedem Wärmegrundstück wird bei -46 ° C (-50 ° F) bei -46 ° C (-50 ° F) durchgeführt. Strenge minimale durchschnittliche Energieabsorptionsanforderungen müssen erfüllt sein (z. B. 20 J avg. Für Standardgrößen)

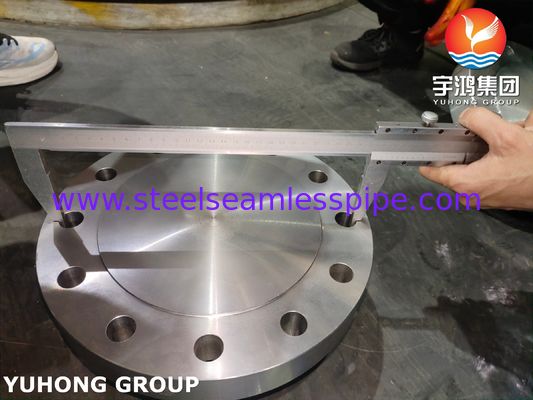

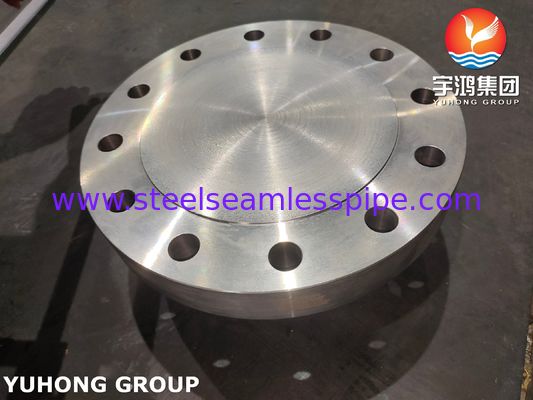

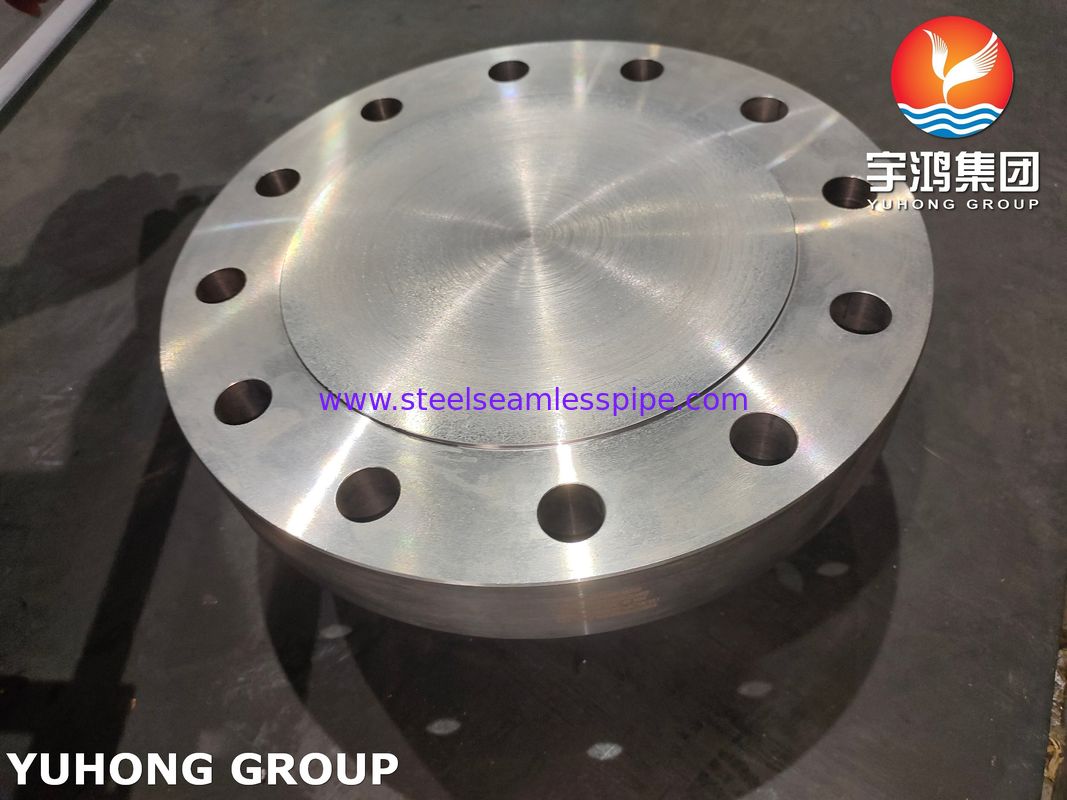

3. Komponente: Düsenabdeckungsflansch

• Funktion: Dies ist im Wesentlichen ein spezialisierter blinder Flansch (ASME B16.5 -Typ: Blind), mit dem das Ende einer Düse auf einem Druckbehälter, Wärmetauscher oder Rohrleitungssystem versiegelt wird.

• Zweck:

  • Isolieren Sie Abschnitte zur Wartung, Inspektion oder Sicherheit.

  • Geben Sie zukünftige Verbindungspunkte an ("Düsenabdeckungen" sind häufig vorübergehend).

  • Dienen als dauerhafte Siegel bei ungenutzten Düsen.

• Design: Hergestellt in Abmessungen und Druckstufen, die in Standards wie ASME B16.5 (Rohrflansche und flanierende Armaturen) oder ASME B16.47 (Flansche mit großem Durchmesser) angegeben sind. Zu den wichtigsten Merkmalen gehören Bolzenlöcher, Aussicht (z. B. erhöhtes Gesicht - RF, Ring -Fugen - RTJ) und dicke Dicke, die zum Druck bewertet wurden.

Chemische Zusammensetzung von ASTM A350 LF2 Düsenabdeckungsflansch

Mechanische Eigenschaften von ASTM A350 LF2 Düsenabdeckungsflansch

Schlüsselmerkmale und Anforderungen

• Low-Temperatur-Zähigkeit: dieKerngrundzum Angeben von SA350 LF2 Cl. 1. Gewährleistet die Resistenz gegen spröde Frakturen bei -46 ° C/-50 ° F.

• Druckbewertung: Die Druckkapazität des Flansches bei verschiedenen Temperaturen wird durch seine ASME B16,5/B16.47 -Klassenbewertung definiert (z. B. Klasse 150, 300, 600, 900, 1500, 2500). Das LF2 CL.1 -Material muss für den Entwurfsdruck/die Auslegungsdruck geeignet sein.

• Wärmebehandlung: Die Schmiedeteile sind typischerweise normalisiert oder normalisiert und gemildert, um die erforderliche Kornstruktur, mechanische Eigenschaften und die Aufprallzählung zu erreichen.

• Obligatorische Impact -Tests: Wie bereits erwähnt, sind für jedes Wärmegrundstück bei -46 ° C/-50 ° F erforderlich.

• NDE (nicht zerstörerische Untersuchung): Erfordert 100% Ultraschalltest (UT), um interne Mängel zu erkennen. Die Oberflächeninspektion (MT oder PT) ist ebenfalls üblich.

• Chemische und mechanische Eigenschaften: Muss strenge Zusammensetzung und Zug-/Ertragsfestigkeitsanforderungen in SA-350 erfüllen.

Anwendungen:

• LNG -Einrichtungen (Flüssigerdgas): Rohrleitungen, Lagertanks, Verarbeitungseinheiten.

• Kühl- und kryogene Pflanzen: Ammoniaksysteme, Ethylenpflanzen, Lufttrenneinheiten.

• Petrochemische und Gasverarbeitung: Gerätehandhabung kaltes Gasen oder Flüssigkeiten.

• Stromerzeugung: Bestimmte Komponenten in kryogenen Systemen.

• Druckbehälter und Wärmetauscher: Düsenverschlüsse in Gefäßen, die unter -29 ° C betrieben werden.
