ASME SA213 T11 Nahtlosrohr aus Legierstahl für Wärmetauscher-Kessel-Überheizungen

ASME SA213 T11 Nahtloses Rohr Chemische Zusammensetzung

ASME SA213 Materialstandard:

Geregelt durch ASME SA213 / ASTM A213. Diese Spezifikation umfasst nahtlose Rohre aus ferritischem und austenitischem legiertem Stahl für Kessel, Überhitzer und Wärmetauscher.

"SA213" bezeichnet die ASME BPVC (Boiler and Pressure Vessel Code) Abschnitt II Materialspezifikation, die im Wesentlichen identisch mit der ASTM A213 Spezifikation ist. Für den Druckbehälterbau (ASME BPVC Abschnitt I oder VIII) ist das Präfix "SA" erforderlich.

Hauptmerkmal: Nahtlos

Die Rohre werden ohne Längsschweißnaht hergestellt. Dies wird durch Verfahren wie Heißextrusion oder Rotationsstechen gefolgt von Pilgern/Kaltziehen erreicht.

Warum nahtlos? Unverzichtbar für Hochdruck- und Hochtemperaturanwendungen in Kesseln und Wärmetauschern. Eine Schweißnaht ist ein potenzieller Schwachpunkt, der anfällig für Ausfälle unter starkem thermischen Wechsel und Belastung ist; die nahtlose Konstruktion eliminiert dieses Risiko.

ASME SA213 T11 Nahtloses Rohr Hauptanwendung: Wärmetauscher (und Kessel)

Wärmetauscher: Speziell für den Einsatz in den Rohrböden von Wärmetauschern konzipiert, die bei erhöhten Temperaturen und Drücken betrieben werden, üblicherweise in:

Petrochemische Raffinerien

Chemische Verarbeitungsanlagen

Stromerzeugung (Wärmerückgewinnungsdampferzeuger - HRSGs, Speisewassererhitzer)

Kesselkomponenten: Auch weit verbreitet in:

Kesselüberhitzern

Kesselwiedererhitzern

Kesseleconomizern (in Abschnitten, die eine höhere Temperaturbeständigkeit als Kohlenstoffstahl erfordern)

ASME SA213 T11 Nahtloses Rohr Haupteigenschaften & Warum verwendet:

Festigkeit bei erhöhten Temperaturen: Behält eine gute Zug- und Kriechfestigkeit bei Temperaturen, die deutlich höher sind als bei Kohlenstoffstahl (typischerweise bis zu ~650°C / 1200°F).

Oxidationsbeständigkeit: Der Chromgehalt bietet eine viel bessere Beständigkeit gegen Zunderbildung (Oxidation) im Dampfbetrieb im Vergleich zu Kohlenstoffstahlrohren, was zu einer längeren Lebensdauer führt.

Kriechbeständigkeit: Der Molybdängehalt erhöht die Beständigkeit gegen langsame, kontinuierliche Verformung unter Belastung bei hohen Temperaturen (Kriechen).

Gute Verarbeitbarkeit & Schweißbarkeit: T11 gilt im Allgemeinen als schweißbar mit geeigneten Verfahren (Vorwärmen, Wärmenachbehandlung - PWHT).

Kosteneffizienz: Bietet ein gutes Gleichgewicht zwischen Leistung und Kosten im Vergleich zu höher legierten Stählen wie T22 (2,25Cr-1Mo) oder Edelstählen (TP304, TP316) für seinen anwendbaren Temperaturbereich.

Herstellungs- & Prüfanforderungen (gemäß SA213/A213):

Wärmebehandlung: T11-Rohre werden immer im geglühten Zustand geliefert. Glühen (Erhitzen und langsames Abkühlen) macht den Stahl weicher, optimiert die Duktilität und erzeugt das erforderliche Gefüge (vorwiegend Ferrit mit einigen Karbiden).

Chemische Analyse: Strenge Grenzwertvorgaben für Kohlenstoff, Mangan, Phosphor, Schwefel, Silizium, Chrom, Molybdän und andere Restelemente.

ASME SA213 T11 Nahtloses Rohr Mechanische Prüfung:

Zugversuch: Mindestanforderungen für Zugfestigkeit, Streckgrenze und Dehnung.

Härteprüfung: Maximale Härtegrenzwerte sind festgelegt, um eine ordnungsgemäße Duktilität und Schweißbarkeit zu gewährleisten.

Hydrostatische Prüfung: Jedes Rohr muss einem Mindestprüfdruck standhalten, ohne undicht zu werden.

Zerstörungsfreie Prüfung (ZfP):

Wirbelstromprüfung: Obligatorisch für jedes Rohr, um Fehler wie Risse, Nähte oder Einschlüsse zu erkennen.

Ultraschallprüfung: Optional, es sei denn, vom Käufer angegeben, zur Erkennung größerer interner oder externer Fehler.

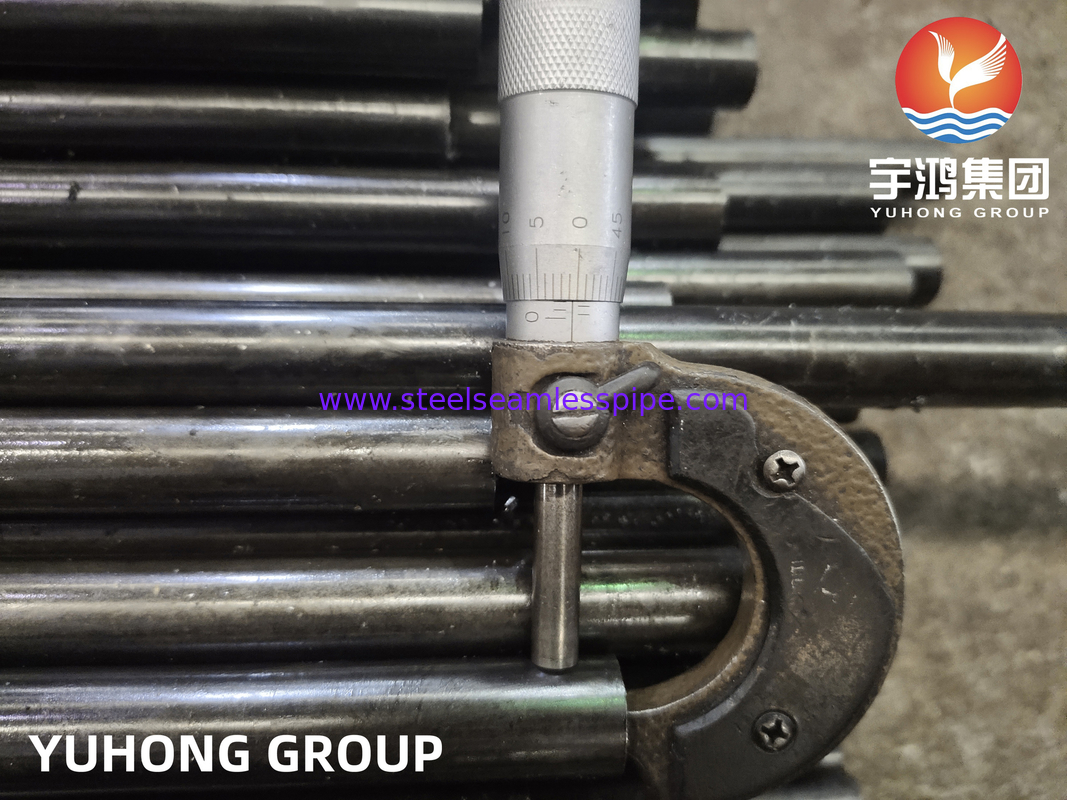

Abmessungstoleranzen: Strenge Kontrollen der Außendurchmesser (AD), Wandstärke (WT) und Längentoleranzen.

Oberflächenbeschaffenheit: Die Rohroberflächen müssen glatt und frei von Zunder und für die Leistung nachteiligen Fehlern sein.

ASME SA213 T11 Nahtloses Rohr Zertifizierung & Kennzeichnung:

Materialprüfberichte (MTRs) oder zertifizierte Werksprüfberichte (CMTRs) werden bereitgestellt, die die Einhaltung der chemischen, mechanischen und Prüfanforderungen bescheinigen.

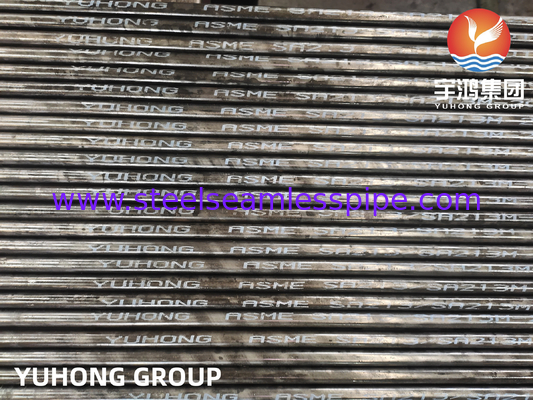

Rohre sind typischerweise gekennzeichnet mit:

Name oder Marke des Herstellers

SA213 Spezifikation

Güte (T11)

Chargennummer (zur Rückverfolgbarkeit)

Größe (z. B. AD x WT)

"S" für nahtlos (obwohl in der SA213-Rohrdefinition inhärent)

Verwendete ZfP-Methode (z. B. "E" für Wirbelstrom)

Zusammenfassend:

Ein SA213 T11 Nahtloses Wärmetauscherrohr ist ein nahtloses Rohr aus ferritischem legiertem Stahl, das aus 1,25 % Chrom - 0,50 % Molybdänstahl hergestellt wird und gemäß den strengen Anforderungen von ASME SA213/A213 gefertigt wird. Es wird im geglühten Zustand geliefert. Seine Hauptanwendung ist in Hochtemperatur- und Hochdruck-Wärmetauschern und Kesselkomponenten (wie Überhitzern und Wiedererhitzern), wo seine Festigkeit bei erhöhten Temperaturen, Oxidationsbeständigkeit, Kriechbeständigkeit und nahtlose Integrität es zu einer zuverlässigen und kostengünstigen Wahl innerhalb seines Betriebstemperaturbereichs machen.
