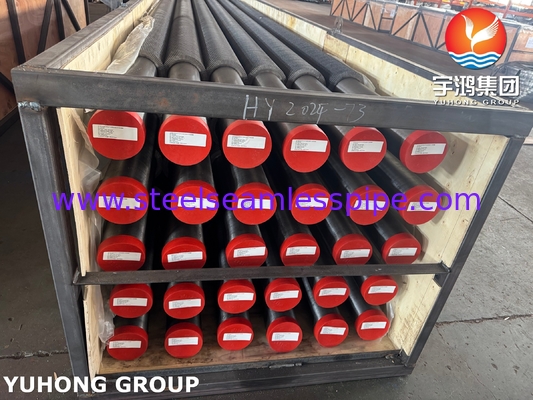

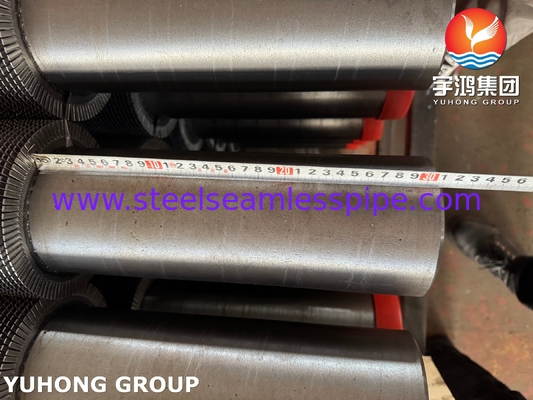

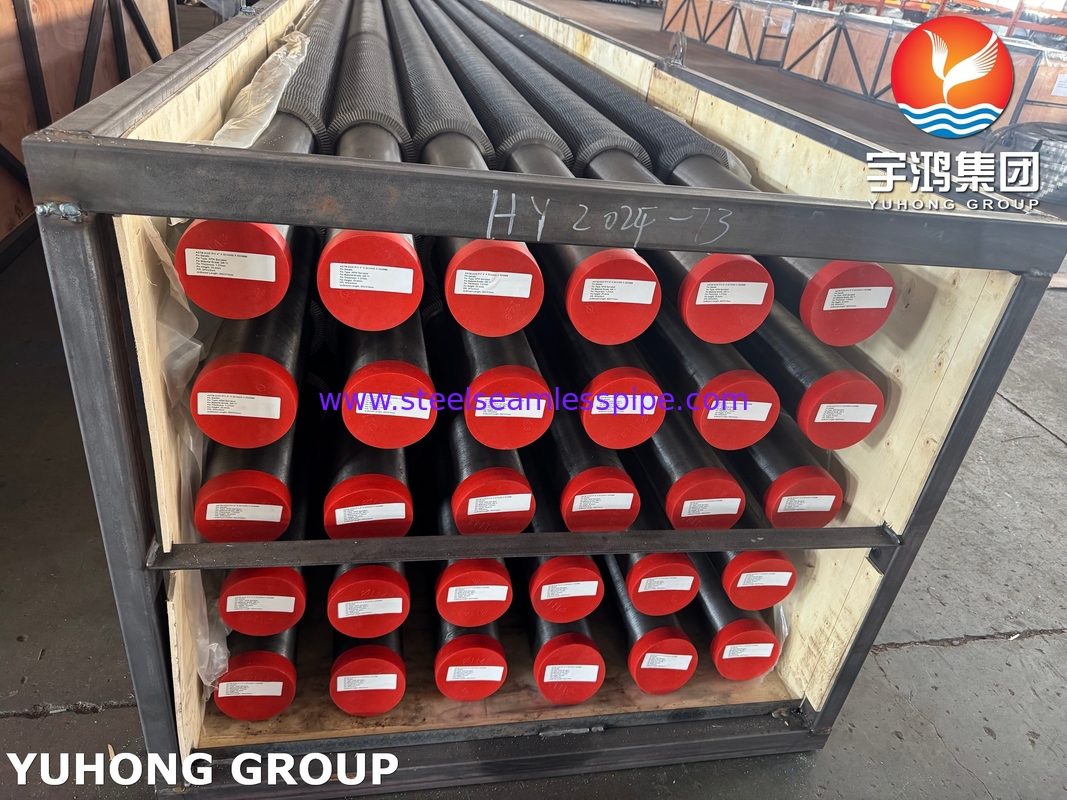

ASTM A335 P5 P9 P11 P22 Flossenröhrchen Hochspannung Schweißzwergflossenröhrchen, Festflossenröhrchen
mit einer Breite von mehr als 20 mm

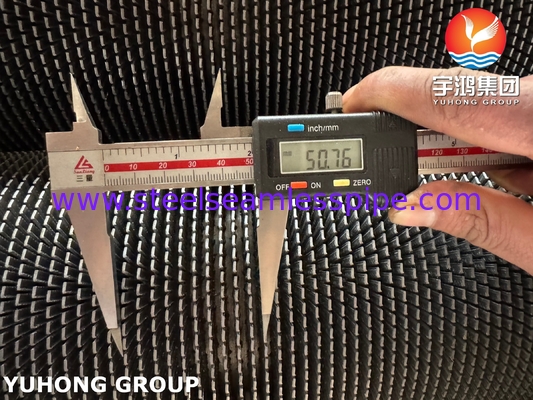

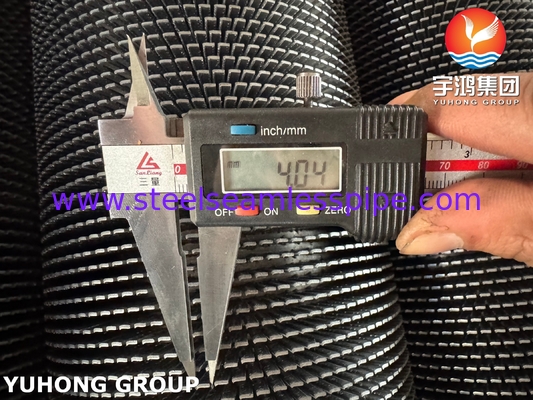

Das gezackte Flachrohr ist ein Wärmeübertragungselement, das die Wärmeübertragung mit hoher Effizienz verbessert.Durch das Schneiden periodischer gezackter Kerben am Flossenrand (die Tiefe beträgt in der Regel 20%-40% der Flossenhöhe), wird die Flüssigkeit gezwungen, turbulente Wirbel zu erzeugen, was die thermische Grenzschicht erheblich zerstört und die Wärmeübertragungseffizienz im Vergleich zu glatten Flossenröhren um 30-50% verbessert.
Die zerknitterte Struktur hat die Vorteile, dass sie nicht verunreinigt, die ständige Verschmutzung verzögert, die Reinigungsfrequenz verringert und den Reinigungszyklus verlängert.Es eignet sich besonders für Hochviskosität, staubige oder leicht verunreinigende Medien (z. B. Restöl, Kesselrauchgas, Meerwasser).
Typische Anwendungen sind petrochemische Heizöfen, Luftkühlinseln und Umweltschutzgeräte.Die Kosten sind hoch., aber die langfristige Energieeffizienz ist erheblich.
Der Unterschied zwischen einem festen Flossenrohr und einem gezackten Flossenrohr
Solid Fin Tube verwendet kontinuierliche glatte Flossen, um die Wärmeübertragung durch Erweiterung der Oberfläche zu erhöhen.Es eignet sich für saubere Medien (wie Luft und Niederdruckdampf) und hat die Vorteile eines geringen Durchflusswiderstands, hohe Festigkeit und geringe Kosten, aber leicht zu verunreinigen und eine mittlere Wärmeübertragungseffizienz aufweisen.
Das gezackte Flossenrohr schneidet gezackte Kerben am Rand der Flossen, um die Wärmeübertragungseffizienz durch erzwungene Turbulenzen um 30-50% zu erhöhen und die Schmutzakkumulation erheblich zu verzögern.
Sie eignet sich besonders für Flüssigkeiten mit hoher Viskosität und Partikel (wie Rauchgas und Restöl), wobei der Druckverlust jedoch um 15-30% ansteigt und die Anfangskosten höher sind.Schlüsselprinzipien der Auswahl: Bei sauberen/hochdruckigen Umgebungen sind feste Flossenröhren zu verwenden, bei schmutzigen/hocheffizienten Umgebungen sind zerknitterte Röhren zu wählen, und für ultrafeine Staubumgebungen werden nadelförmige Flossenröhren empfohlen.
Chemische Zusammensetzung
Niedriglegiertes Stahl
(Noten) |
UNS
Äquivalent |
C≤ |
In |
P≤ |
S≤ |
Si≤ |
Die |
- Das ist Mo. |
| P1 |
K11522 |
0.10 bis 0.20 |
0.30 bis 0.80 |
0.025 |
0.025 |
0.10 bis 0.50 |
- Ich weiß. |
0.44 bis 0.65 |
| P2 |
K11547 |
0.10 bis 0.20 |
0.30 bis 0.61 |
0.025 |
0.025 |
0.10 bis 0.30 |
0.50 bis 0.81 |
0.44 bis 0.65 |
| P5 |
K41545 |
0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
0.5 |
4.00 bis 6.00 |
0.44 bis 0.65 |
| P5b |
K51545 |
0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
1.00~2.00 |
4.00 bis 6.00 |
0.44 bis 0.65 |
| P5c |
K41245 |
0.12 |
0.30 bis 0.60 |
0.025 |
0.025 |
0.5 |
4.00 bis 6.00 |
0.44 bis 0.65 |
| P9 |
S50400 |
0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
0.50 bis 1.00 |
8.00 bis 10.00 |
0.44 bis 0.65 |
| P11 |
K11597 |
0.05 bis 0.15 |
0.30 bis 0.61 |
0.025 |
0.025 |
0.50 bis 1.00 |
1.00~1.50 |
0.44 bis 0.65 |
| P12 |
K11562 |
0.05 bis 0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
0.5 |
0.80 bis 1.25 |
0.44 bis 0.65 |
| P15 |
K11578 |
0.05 bis 0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
1.15 bis 1.65 |
- Ich weiß. |
0.44 bis 0.65 |
| P21 |
K31545 |
0.05 bis 0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
0.5 |
2.65 bis 3.35 |
0.80 bis 1.60 |
| P22 |
K21590 |
0.05 bis 0.15 |
0.30 bis 0.60 |
0.025 |
0.025 |
0.5 |
1.90 bis 2.60 |
0.87 bis 1.13 |
| P91 |
K91560 |
0.08 bis 0.12 |
0.30 bis 0.60 |
0.02 |
0.01 |
0.20 bis 0.50 |
8.00~9.50 |
0.85 bis 1.05 |
| P92 |
K92460 |
0.07 bis 0.13 |
0.30 bis 0.60 |
0.02 |
0.01 |
0.5 |
8.50 bis 9.50 |
0.30 bis 0.60 |
Mechanische Eigenschaften
| A335 Rohr aus Niedriglegierung |
UNS-Nummer |
Ertragsleistung ksi |
Zugfestigkeit ksi |
Ausdehnung in % |
- Ich weiß. |
Brinell |
| P1 |
K11522 |
30 |
55 |
30 |
- Ich weiß. |
- Ich weiß. |
| P2 |
K11547 |
30 |
55 |
30 |
- Ich weiß. |
- Ich weiß. |
| P5 |
K41545 |
40 |
70 |
30 |
- Ich weiß. |
maximal 207 |
| P9 |
S50400 |
30 |
60 |
30 |
- Ich weiß. |
- Ich weiß. |
| P11 |
K11597 |
30 |
60 |
20 |
- Ich weiß. |
- Ich weiß. |
| P12 |
K11562 |
32 |
60 |
30 |
- Ich weiß. |
maximal 174 |
| P22 |
K21590 |
30 |
60 |
30 |
- Ich weiß. |
- Ich weiß. |
| P91 |
K91560 |
60 |
85 |
20 |
- Ich weiß. |
- Ich weiß. |
Anwendung:
Leistung/Energie:
Luftkühlinsel (ACC): Um Staub aus Rauchgasen (≤ 550°C) zu beheben, wird die Lebensdauer der Flosse durch die Antierosionskonstruktion> 15 Jahre erhöht, und die Wärmeübertragungseffizienz wird im Vergleich zu glatten Rohren um 35% verbessert.
Gasturbinen-Abwärmekessel: Verhindern Sie die Verstopfung von Asche in Hochtemperatur- und Hochdruckrauchgasen, und der Druckabfall kann um < 20% gesteuert werden.
Petrochemie:
Rückstandsöl-Heizofen: Handhabung von Schweröl mit Viskosität> 200 cP, die gezackte Struktur hemmt das Koksen und der Reinigungszyklus wird auf 2 Jahre verlängert (Glattrohr nur 6 Monate);
Katalysatorische Cracking-Einheit: Öl- und Gaswärmewechsel mit Katalysatorpartikeln, 316L-Rostfreier Stahlrohr ist schwefelbeständig und erreicht einen Wärmeübertragungskoeffizienten von 450W/m2·K.
Umweltschutztechnik:
Rauchgas-Entschwefelung (FGD): In einer nassen Rauchgasumgebung mit pH=1~3 werden 2205 Duplex-Edelstahlflossen verwendet, um der Säure-Taupunktkorrosion zu widerstehen.und der thermische Verunreinigungswiderstand um 60% reduziert wird;
Meerwasserentsalzung: Titanschleifen + Kupfer-Nickel-Legierungsrohren (C70600), mit einer Toleranz von Cl−-Konzentration > 50.000 ppm, wobei die Effizienz des Verdampfers um 25% erhöht wird.
Kältemittel für die Industrie:
Ammoniak-Kühlverdampfer: Aluminium-Zierflossenflossen widerstehen der Schuppenbildung von Eiskristallen bei niedrigen Temperaturen von -40 °C und der Energieverbrauch beim Auftauen wird um 30% reduziert.
