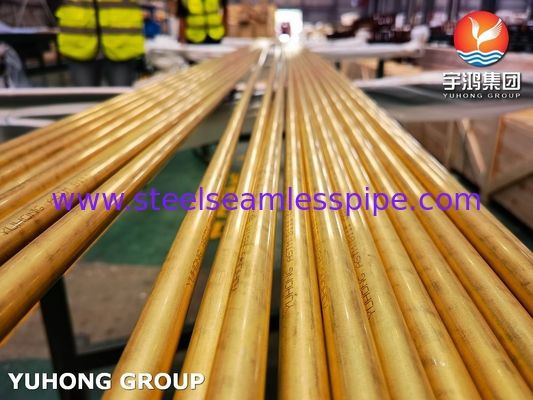

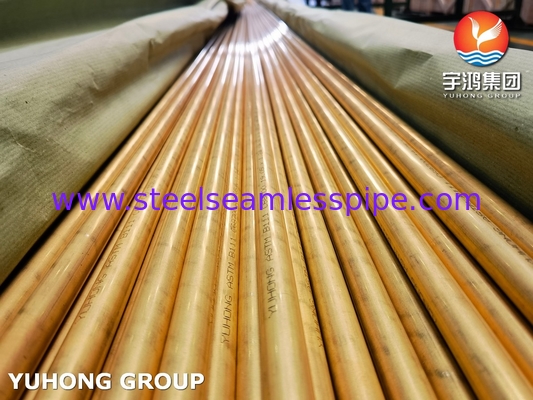

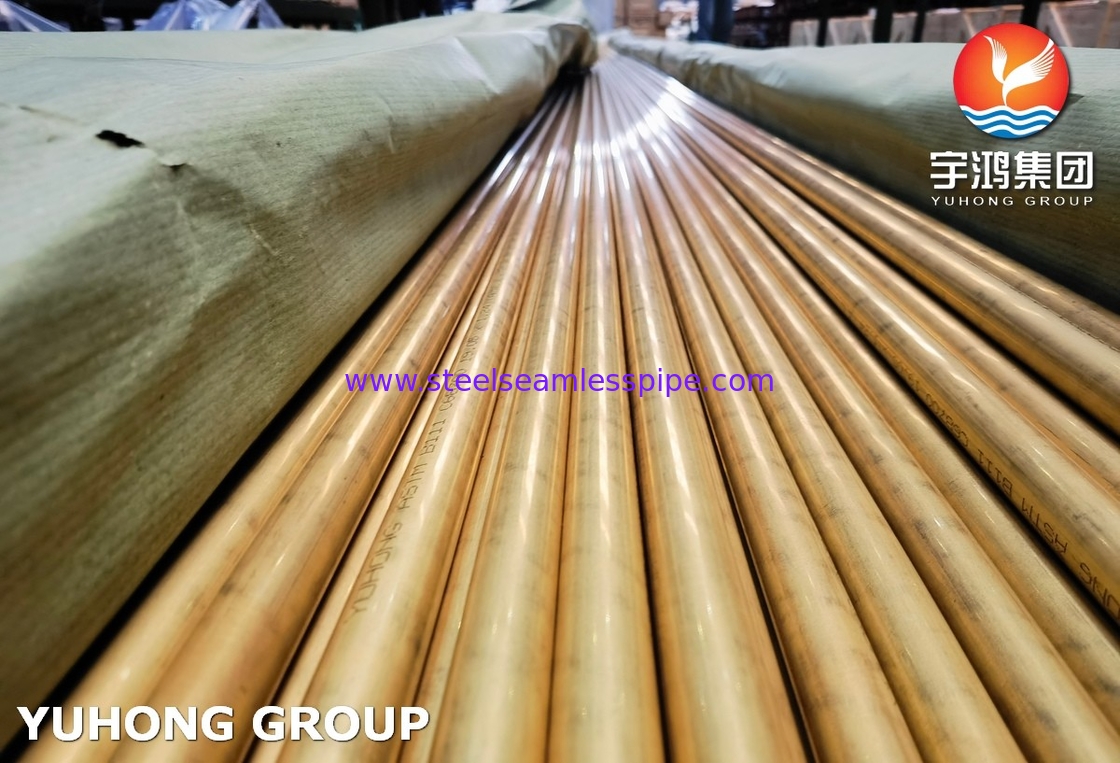

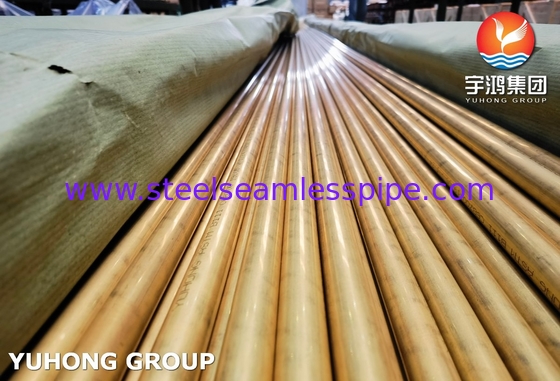

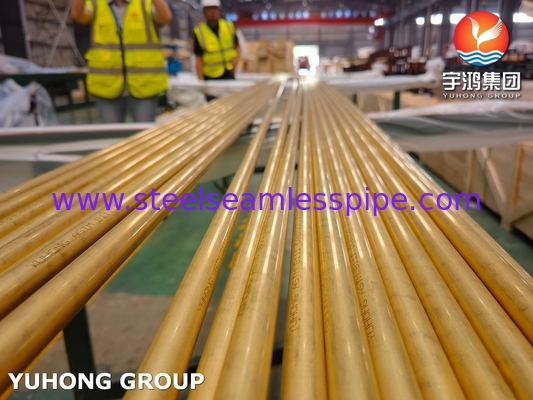

ASME SB111 C68700 Nahtlose Messingrohre O61 für den Wärmetauscher
ASME SB111Nahtlose Rohre werden häufig inKondensatoren und Verdampfer.
ASME SB111 C68700Materialqualität und Zusammensetzung
-
Ausgangsmaterial mit hervorragender Wärmeleitfähigkeit und mechanischer Festigkeit, Cu:760,0-79,0%
-
Verbessert Festigkeit und Verarbeitbarkeit bei gleichzeitiger Korrosionsbeständigkeit, Zn:Rest
-
Verbessert die Korrosionsbeständigkeit, insbesondere im Hochgeschwindigkeitsmeereswasser, Al:1.8 2,5%
-
Ergänzt die Beständigkeit gegen Erosion und Einschlag, Fe:00,05 0,20%
-
Verhindert Entzündung und gewährleistet langfristige Haltbarkeit in Wasseranlagen, wie:00,02 0,06%
-
Beibehält die Bearbeitbarkeit; geringer Gehalt sorgt für die Einhaltung von Umweltvorschriften wie RoHS, Pb:≤0,05%
ASME SB111 C68700Produktmaße und Toleranzen
1Außen Durchmesser (OD)
Bereich/Wert: 6 mm - 300 mm
Toleranz: Für OD ≤ 50 mm beträgt die Toleranz ±0,05 mm; für OD > 50 mm beträgt sie ±0,1 mm.
Anmerkung: Eine präzise OD-Toleranz stellt die Kompatibilität in Wärmetauschern und Kondensatoren sicher.
2. Wanddicke (WT)
Bereich/Wert: 0,5 mm - 10 mm
Toleranz: ± 10% der Nenndicke
Anmerkung: Eine einheitliche Wandstärke sorgt für eine gleichbleibende mechanische und thermische Leistung.
3. Länge
Reichweite/Wert: bis zu 12 m
Toleranz: ±5 mm für feste Längen
Anmerkung: Kann angepasst werden, um spezifische Projektanforderungen zu erfüllen.
4Geradlinigkeit.
Bereich/Wert: ≤ 1 mm/m
Toleranz: Nicht speziell gekennzeichnet
Anmerkung: Für eine einfache Montage und Ausrichtung während der Montage.
ASME SB111 C68700 Lieferbedingungen
- Oberflächenbearbeitung: Glatz, hell und frei von Defekten wie Kratzen, Gruben oder Oxidation.
- Reinigung: Reinigung von innen und außen, um Öl, Fett und andere Rückstände zu entfernen.
- Verpackung: Verpackung mit Schutzplastikschachteln oder Holzkisten, um Schäden während des Transports zu vermeiden.
- Wärmebehandlung: je nach Kundenanforderung in gegrilltem, belastungsfreiem oder gezogenen Zustand geliefert.
- Markierung: Die Rohre sind zur Rückverfolgbarkeit mit dem Namen der Legierung, der Größe und der Chargenummer gekennzeichnet.
- Anpassung: Längen, Oberflächen oder spezielle Beschichtungen (z. B. Korrosionsschutz) auf Anfrage erhältlich.
ASME SB111 C68700 Leistungsmerkmale
1.Zugfestigkeit
Wert: 310 - 450 MPa. Bietet eine hohe mechanische Festigkeit, geeignet für anspruchsvolle Anwendungen.
2.Leistungsstärke
Wert: 105 - 220 MPa, ausreichende Ausfallfestigkeit für Systeme mit moderatem Druck.
3.Verlängerung
Wert: ≥ 35%. Gute Duktilität ermöglicht biegen, brennen und bilden während der Herstellung.
4.Wärmeleitfähigkeit
Wert: ~ 120 W/M·K Ausgezeichnete Wärmeübertragungseffizienz, entscheidend für Wärmetauscher und Kondensatoren.
5Korrosionsbeständigkeit
Wert: Ausgezeichnet im Meerwasser, sehr widerstandsfähig gegen Entzündung, Einschlag und Bioschmutz in Meeresumgebungen.
6.Erosionsbeständigkeit
Aluminiumgehalt verbessert die Widerstandsfähigkeit gegen Hochgeschwindigkeitswasser oder turbulente Ströme.
7Betriebstemperatur
Wert: bis zu 300°C. Geeignet für industrielle und marine Anwendungen bei hohen Temperaturen.
8.Dichte
Wert: ~ 8,53 g/cm3 Standarddichte für Messinglegierungen, um ein überschaubares Gewicht für Anlagen zu gewährleisten.
ASME SB111 C68700Standardzertifizierungen
- B111: Standardspezifikation für nahtlose Kondensatorröhren aus Kupfer und Kupferlegierung.
- EN 12451 Europäische: Norm für nahtlose Rohre aus Kupfer und Kupferlegierungen für Wärmetauscher.
- ISO 19688: Internationale Norm für nahtlose Rohre aus Kupferlegierung für Wärmetauscher.
- BS2871 Teil 3: britische Norm für nahtlose Rohre für Wärmetauscher und Kondensatoren.
- RoHS-Konformität:Einschränkung der Verwendung gefährlicher Stoffe, wobei der Bleigehalt für die Sicherheit auf ein Minimum reduziert wird.
- NACE MR0175: Gewährleistet die Eignung für sauere Betriebsumgebungen, in denen eine Korrosionsbeständigkeit gegenüber H2S erforderlich ist.
- PED-Konformität: Einhaltung der Richtlinie über Druckgeräte für Drucksysteme in Europa.
