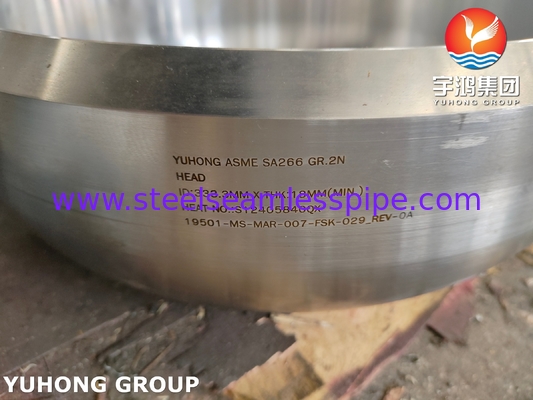

ASME SA 266 GR.2N Leiter für Hochdruckwärmetauscher, Reaktoren, Speichertanks
SA-266 Gr.2N-Kopf wird aufgrund seiner Wirtschaftlichkeit, mittleren Temperaturstabilität und einfacher Verarbeitung in Druckbehältern und Kesselsystemen für nicht korrosive Medien weit verbreitet.In schwefelhaltigen oder sauren Umgebungen, wird empfohlen, auf Cr-Mo-Legierungsstahl (z. B. SA-387 Gr.11) oder Edelstahl (SA-240 304L) aufzusteigen und die Herstellungs- und Prüfstandards strikt einzuhalten, um einen sicheren Betrieb zu gewährleisten.

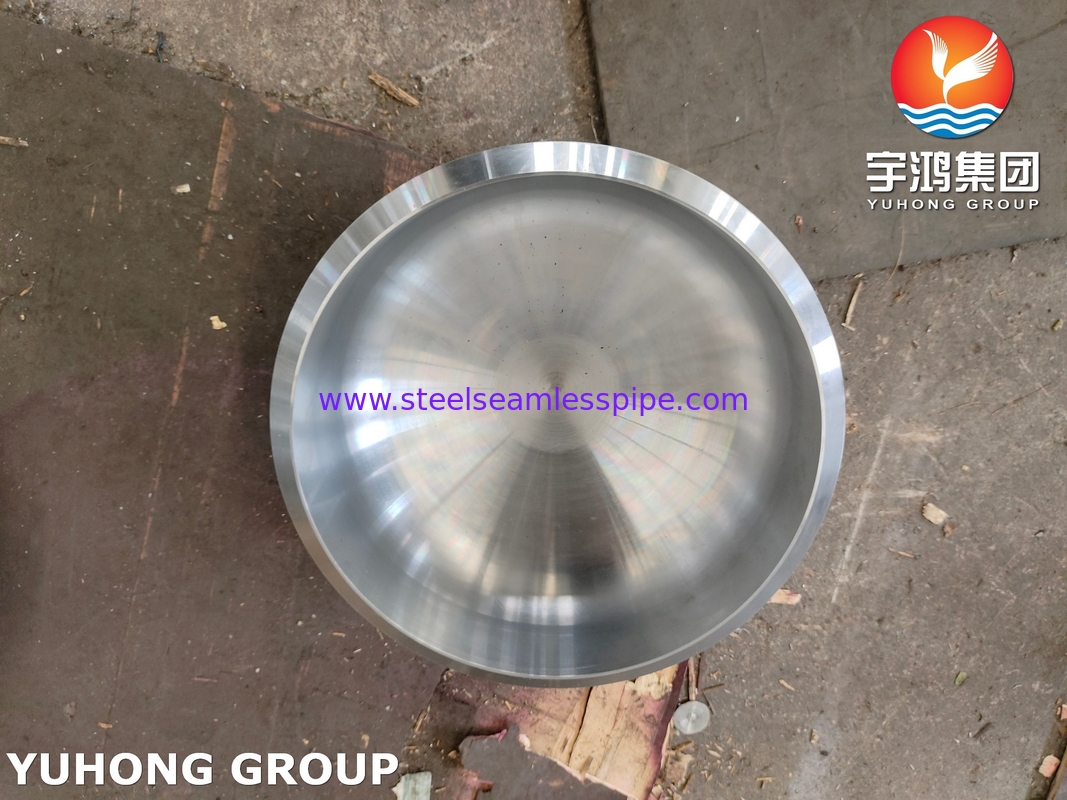

Der Schmetterlingskopf besteht aus dem Kronenteil (Kronenradius) und der Faltkantenübergangszone (Knöchelradius) und befindet sich zwischen dem elliptischen Kopf und der flachen Abdeckung.
Der elliptische Kopf besteht aus der Halbgrößenachse (a) und der Halbkleineachse (b). Seine Standardform ist ein elliptisches Verhältnis von 2:1 (d. h. a/b=2),und es ist einer der am häufigsten verwendeten Kopf-Typen in Druckbehältern.
Schmetterlingskopf Niedrige Herstellungskosten, einfaches Formen Große Spannungskonzentration, geringere Drucklastfähigkeit als elliptischer Kopf Mittlerer und niedriger Druck, seltener zyklischer Belastungen
Elliptischer Kopf Einheitliche Spannungsverteilung, Hochdrucklager Hohe Formenkosten, komplexer Tiefziehprozess Hoher Druck, Müdigkeit Belastungsumgebung
Chemische Zusammensetzungsanforderungen
| Artikel 1 |
Chemische Anforderungen für ASTM A266, % |
| Gr. 1 und 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 030 |
≤ 035 |
≤ 030 |
| In |
0.40 bis 1.05 |
0.80 bis 1.35 |
0.80 bis 1.35 |
| P |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| S |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| - Ja. |
0.15 bis 0.35 |
0.15 bis 0.35 |
0.15 bis 0.35 |
Wärmebehandlung
Nach dem Schmieden und vor dem Wiedererhitzen zur Wärmebehandlung sind die Schmiede nach ASTM A266 so abzukühlen, dass Verletzungen vermieden und eine Umwandlung erreicht wird.Alle ASTM A266-Schmiede müssen mit einem der vier Verfahren wärmebehandelt werden.: Glühen, Normalisieren, Normalisieren und Härten oder Flüssigkeitsauslöschen und Härten.
Mechanische Eigenschaften
Zähigkeit
Anforderungen |
Gr. 1 |
Gr. 2 und 4 |
Gr. 3 |
T.S. Min.
Ksi [Mpa] |
60 bis 85
[415 bis 585] |
70 bis 95
[485 bis 655] |
75 bis 100
[515 bis 690] |
Y.S. Min.
Ksi [Mpa] |
30
[205] |
36
[50] |
37.5
[60] |
EL. in 2" oder
[65 mm]
Min. % |
23
Die Kommission |
20
[18] |
19
[17] |
R.o.A.
Min. % |
38 |
33 |
30 |
ASTM A266
Zulassung |
Brinell-Härte
HBW |
| 1 |
121 bis 170 |
| 2 |
137 bis 197 |
| 3 |
156 bis 207 |
| 4 |
137 bis 197 |
Anwendungsszenarien von Köpfen
Typische Ausrüstung:

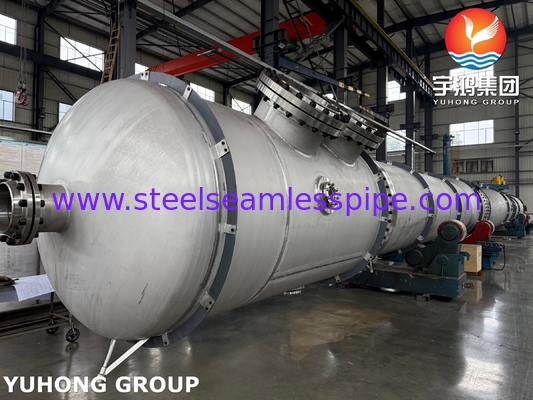

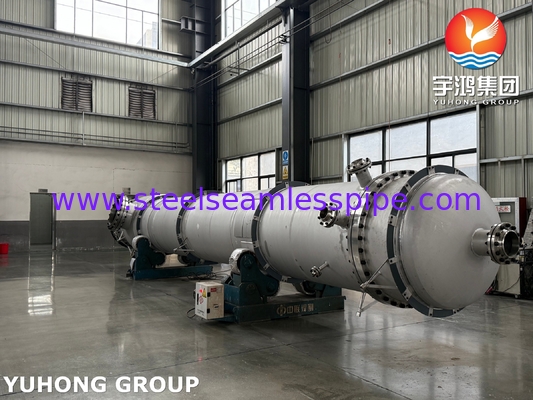

Druckbehälter: Endköpfe von Reaktoren, Speicherbehältern und Wärmetauschern (z. B. elliptische und Schmetterlingsköpfe).
Kesselsystem: Dampfffässer und Kopfhörer, Konstruktionstemperatur ≤425°C.
Petrochemieeinheiten: Halbkugelköpfe von Wasserstoffreaktoren und Fraktioniertürmen, resistent gegen Wasserstoffkorrosion bei mittlerer Temperatur.
Anwendbare Medien:
Nicht korrosive Flüssigkeiten (Wasser, Dampf, Ölprodukte).
Schwach ätzende Umgebung (mit geringerem H2S/CO2-Gehalt muss der Schwefelgehalt kontrolliert werden).
