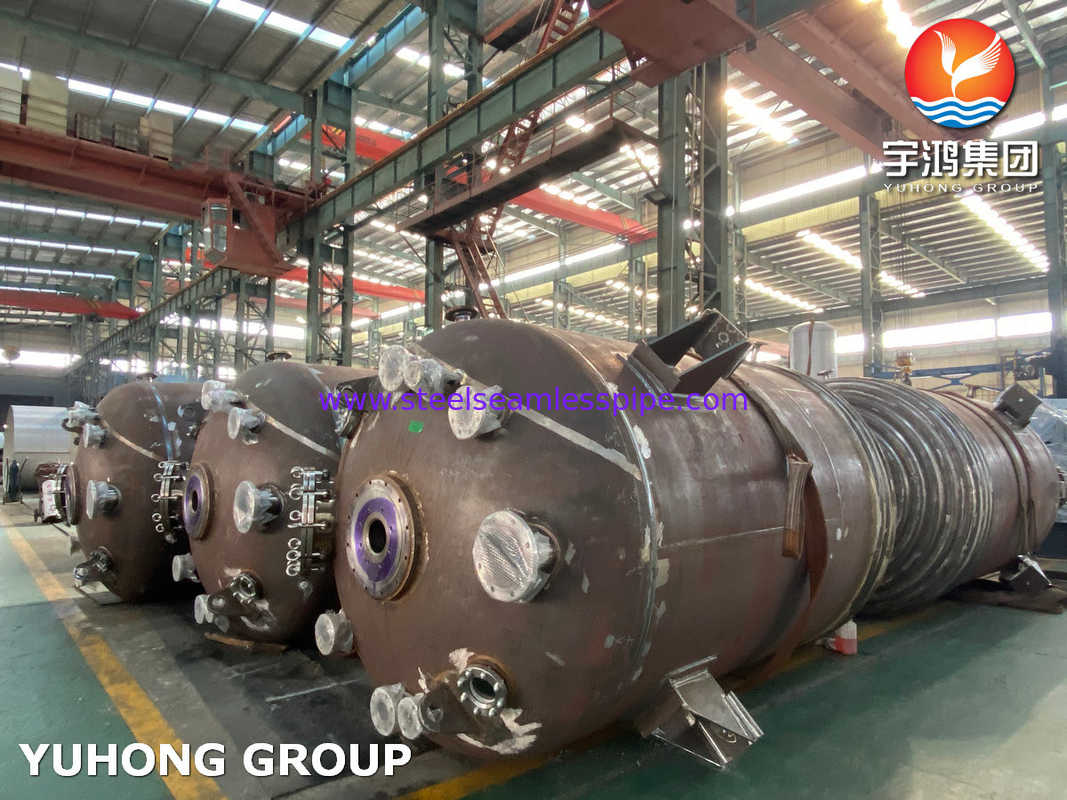

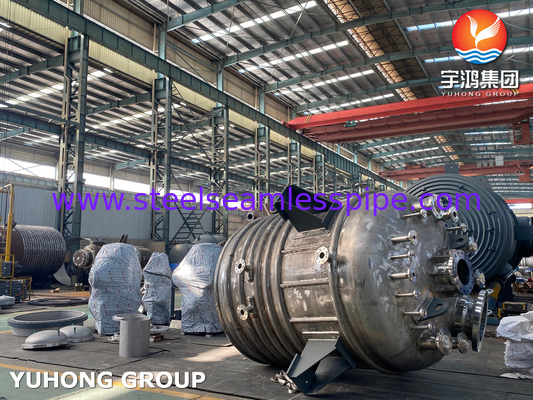

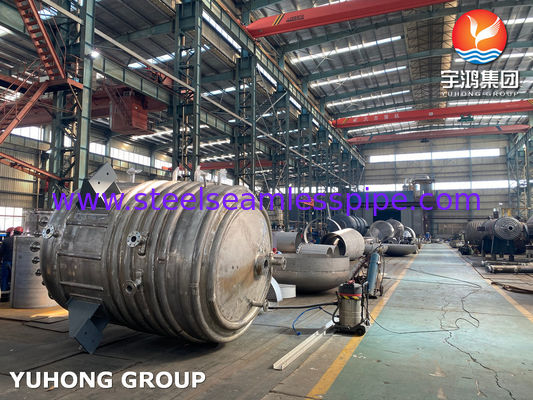

ASME Abschnitt VIII ASME SA516 GR.70 Druckbehälter für Kraftwerke

ASME Abschnitt VIII, ASME SA516 GR.70 Druckbehälter für Anwendungen in Kraftwerken

Yuhong Group hat mehr als 20 Jahre Erfahrung in der Konstruktion, Herstellung Druckbehälter, bis jetzt können wir Edelstahl Druckbehälter liefern, Kohlenstoffstahl Druckbehälter,Druckbehälter aus Legierstahl, Nickellegierung Druckbehälter, Verkleidung Material Druckbehälter.

Schlüsseldruckbehälter in Kraftwerken

1. ASME (American Society of Mechanical Engineers) Kessel- und Druckbehältercode (BPVC)

• ASME Abschnitt VIII(am häufigsten für Druckbehälter verwendet):

  • Div. 1- Standardkonstruktionsregeln für allgemeine Anwendungen (niedrigerer Druck, weniger strenge Analyse).

  • Div. 2- Alternative Regeln für höhere Drücke, die eine detaillierte Belastungsanalyse erfordern.

  • Abteilung 3¢ für Ultraschallbehälter (über 10 000 psi).

• ASME Abschnitt I️ Kraftkessel.

• ASME Abschnitt II- Materialbeschreibungen.

• ASME Abschnitt V Nichtzerstörende Prüfung (NDT).

• ASME B31.3- Prozessleitungen (oft zusammen mit Abschnitt VIII verwendet).

2. Europäische Richtlinie über Druckgeräte (PED)

• Einheitliche Prüfungen- Europäische Norm für Druckbehälter ohne Brennstoff.

• PED 2014/68/EU¢ Rechtsrahmen für Druckgeräte in der EU.

• Andere einschlägige EN-Normen:

  • Einheitliche DatenbankEinfache Druckbehälter (Luftbehälter).

  • Die in Absatz 1 genannte Regelung gilt nicht.- Wasserrohr- und Schalenboiler.

3. API (American Petroleum Institute) Normen

• API 510¢ Prüfcode für Druckbehälter.

• Einheitliche Prüfverfahren Große Niederdruckspeicher.

• Einheitliche Prüfverfahren- Schweißbehälter aus Stahl für die Öllagerung

• Einheitliche Prüfverfahren- Tankinspektion, Reparatur und Änderung.

4. ISO-Standards

• ISO 16528- Weltweite Normung von Kesseln und Druckbehältern.

• ISO 9001- Qualitätsmanagement für die Fertigung.

• ISO 3834- Qualitätsanforderungen für das Schweißen.

5. Andere regionale Normen

• PD 5500 (Vereinigtes Königreich)️ Die ehemalige BS 5500, jetzt durch EN 13445 ersetzt, aber noch in Gebrauch.

• AD 2000 (Deutschland) Regeln für die Konstruktion von Druckbehältern.

• CODAP (Frankreich)¢ Konstruktion und Bau von Druckbehältern.

• JIS B 8265 (Japan) Normen für den Bau von Druckbehältern.

• GB 150 (China)¥ Chinesische Druckbehälternorm.

6Schlüsselkonzeptionelle Überlegungen und Spezifikationen

• Konstruktionsdruck und Temperatur Die Höchstbetriebsbedingungen müssen berücksichtigt werden.

• Auswahl des Materials¢ muss der ASME-Abteilung II oder gleichwertiger Norm entsprechen.

• Standards für das Schweißen ASME Abschnitt IX, ISO 9606 oder EN 1090.

• Anforderungen an die NDT RT (Radiographie), UT (Ultraschallprüfung), PT (Färbungsmittel), MT (Magnetpartikel).

• SicherheitsfaktorenDie ASME-Div. 1 verwendet in der Regel 3.5:1, während Div. 2 2 verwendet.4:1.

• Korrosionsfreiheit️ Zusätzliche Dicke basierend auf der Lebensdauer und der Umwelt.

7. Zertifizierung und Kennzeichnung

• ASME U-Stempel- Zertifizierung von Druckbehältern (Abschnitte 1 und 2).

• ASME S-StempelFür Kraftboiler.

• CE-Kennzeichnung (PED-Konformität)Für den EU-Markt erforderlich.

• NBIC (National Board Inspection Code)- für Reparaturen und Änderungen.

•
