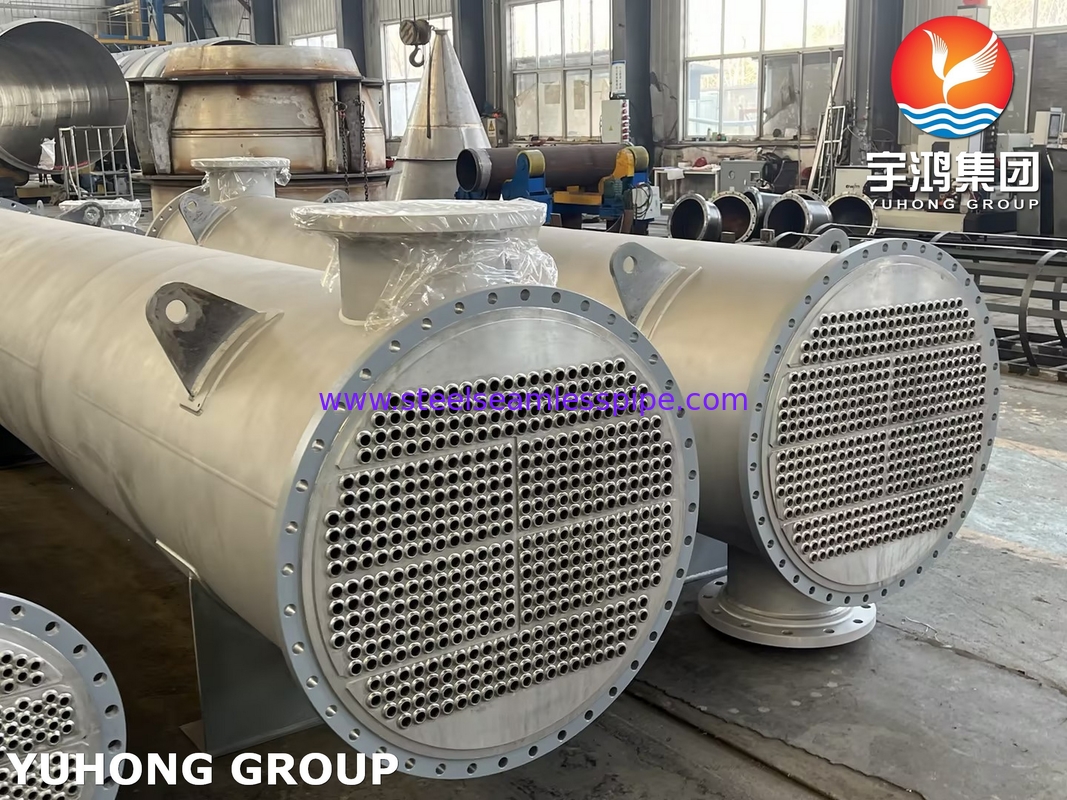

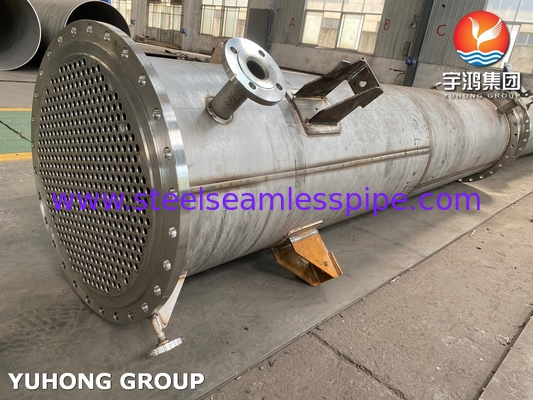

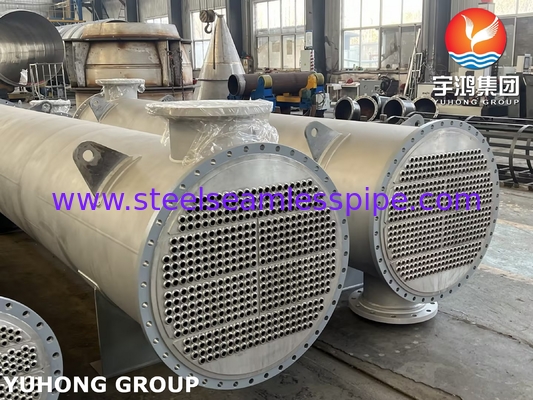

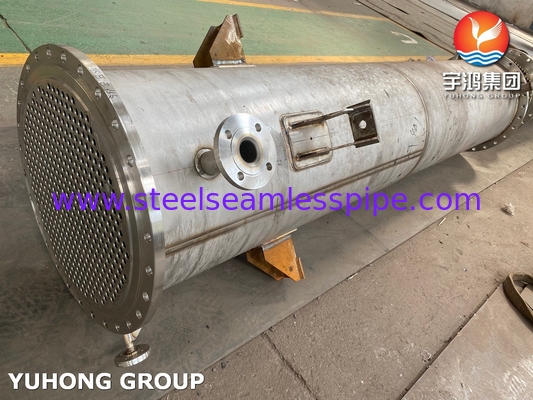

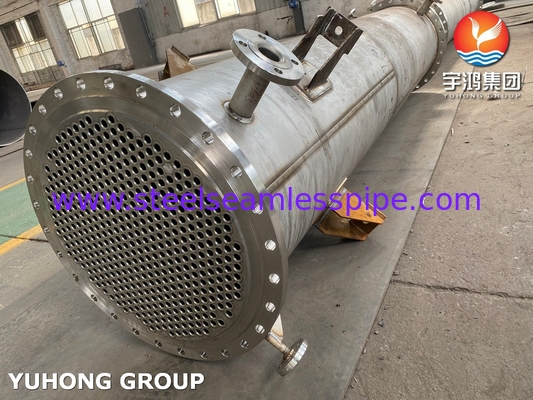

TEMA Klasse R BEM Wärmetauscher, Festrohrboden, NACE SA179 Rohr für Sauergas-Raffineriebetrieb

Produktdetails:

Herkunftsort:	KN-Nummer
Markenname:	YUHONG
Zertifizierung:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
Modellnummer:	Festrohrbündelwärmetauscher, TEMA-Klasse R BEM

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Verhandelbar
Packaging Details:	Weatherproofed with steel skids for ocean freight
Lieferzeit:	120 Tage
Zahlungsbedingungen:	T/T, L/C am Anblick
Versorgungsmaterial-Fähigkeit:	15 SETS/MONTH

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (290)

Edelstahl-nahtloses Rohr (277)

Duplexedelstahl-Rohr (127)

Duplexedelstahl-Rohr (29)

Nadelröhre (107)

Flossenröhrchen (631)

Wärmetauscher (17)

Wärmetauscherrohr (424)

Wärmetauscher-Rohrbund (37)

Wärmetauscher-Rohrboden (116)

Wärmetauscherleitblech (36)

Luftkühler (8)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (57)

Edelstahl geschweißtes Rohr (114)

Nickel-Legierungs-Rohr (261)

Nickel-Legierungs-Rohr (79)

Kupferlegierungs-Rohr (227)

Legierter Stahl-Rohr (184)

Titanrohr (10)

helles getempertes Rohr (153)

Rauchrohr (145)

Stahlinstallation (804)

Stahlflansch (590)

Andere (391)

Teile für Verkleidungen (7)

Ausführliche Produkt-Beschreibung

Konstruktionsdruck (Rohr):	4,0 MPa (580 psi)	Rohr:	ASTM SA179 nahtloses Rohr aus Kohlenstoffstahl
Tubesheet:	SA516 Gr.70 + SS309L Beschichtete Schicht (explosionssicher)	Hülse:	ASTM SA516 Gr.70 Kohlenstoffstahl
Baffle-Material:	SA516 Kohlenstoffstahl der Klasse 70 (25% Baffle Cut, Segmental)
Hervorheben:	ASTM SA179 nahtloses Rohr aus Kohlenstoffstahl , Wärmetauscher nahtloses Kohlenstoffstahlrohr

Wärmetauscher der Klasse TEMA R BEM, festes Rohrblatt, NACE SA179 für den Dienst der Sauergasraffinerie

Yuhong Holding Group Co., Ltd.ist ein weltweit anerkannter Marktführer bei der Herstellung und Lieferung von Industrieanlagen, einschließlich Wärmetauscher, Heizungen, Luftkühlern und ihrer kritischen Komponenten.Mit jahrzehntelanger Expertise und dem Engagement, Produkte von höchster Qualität zu liefern, bedienen wir Kunden aus verschiedenen Branchen weltweit.

Zu unseren Premium-Angeboten zählen:ASTM SA179 Nahtloser Rohr aus Kohlenstoffstahl, speziell fürFeste RohrblattwärmetauscherDie SA179 nahtlosen Rohre, die für ihre hervorragende Wärmeleitfähigkeit, Haltbarkeit und Zuverlässigkeit bekannt sind, sind die ideale Wahl für effiziente und langlebige Wärmetauscher.

1ASTM SA179 Chemische Zusammensetzung und mechanische Eigenschaften

Elemente	Zusammensetzung (%)
Kohlenstoff (C)	≤ 006
Mangan (Mn)	0.27 ̊0.63
Fosfor (P)	≤ 0035
Schwefel (S)	≤ 0035

Der geringe Kohlenstoffgehalt von SA179 minimiert das Risiko von Karbidniederschlag und gewährleistet eine hervorragende Duktilität und Schweißfähigkeit bei gleichzeitiger Erhaltung einer hervorragenden Wärmeleitfähigkeit.

Eigentum	Wert
Zugfestigkeit	≥ 325 MPa (47.000 PSI)
Leistungsstärke	≥ 180 MPa (26.000 psi)
Verlängerung	≥ 35%
Härte	≤ 72 HRB

Diese mechanischen Eigenschaften sorgen dafür, dass SA179-nahtlose Rohre hohen Druck und hohen Temperaturen standhalten und gleichzeitig die strukturelle Integrität und die effiziente Wärmeübertragung beibehalten.

Technische Spezifikation

- Ich weiß.- Nein. Ich weiß nicht.	- Ich weiß.Parameter	- Ich weiß.Spezifikation
1	- Ich weiß.Konstruktionsdruck (Schal)	2.5 MPa (362 psi)
2	- Ich weiß.Konstruktionsdruck (Rohr)	4.0 MPa (580 psi)
3	- Ich weiß.Standards für Düsen	ANSI B16.5 HF-Flächen (Klasse 150/300)
4	- Ich weiß.Flanschmaterial	ASTM A105 geschmiedeter Kohlenstoffstahl
5	- Ich weiß.Typ der Dichtung	Spiralwunde (SS316L + Graphitfüllstoff)
6	- Ich weiß.Schrauben	ASTM A193 B7 Knoten + A194 2H-Nüsse
7	- Ich weiß.Unterstützt	Feste Sattelstützen (SA516 Gr.70)
8	- Ich weiß.Oberflächenbeschichtung (Shell)	Sandstrahlen (SA 2.5) + Epoxiebeschichtung (≥ 120 μm)
9	- Ich weiß.Innenausstattung des Rohrs	Elektropoliert (Ra ≤ 0,8 μm)
10	- Ich weiß.Wärmeeffizienz	≥95% (reiner Zustand)
11	- Ich weiß.Wärmeübertragungskoeffizient	500-1200 W/m2·K (je nach Dampfgeschwindigkeit)
12	- Ich weiß.Druckrückgang auf der Schalseite	≤ 0,05 MPa (7,25 psi)
13	- Ich weiß.Druckrückgang an der Rohrseite	≤ 0,1 MPa (14,5 psi)
14	- Ich weiß.Verunreinigungsbeständigkeit	0.0002 m2·K/W (Rohrseite) / 0.0001 m2·K/W (Rohrseite)
15	- Ich weiß.Maximale Dampfdurchflussrate	50 ‰ 200 t/h
16	- Ich weiß.Kondensationskapazität	10 ¥ 100 MW
17	- Ich weiß.Standards für das Schweißen	ASME Sec IX (Sach für Längsschweißungen, GTAW für Rohr-zu-Rohr-Blatt-Verbindungen)
18	- Ich weiß.NDT-Methoden	100% RT (Schalenschweiß), PT (Rohrblattverbindungen), UT (Clad Bond Integrity)
19	- Ich weiß.Hydrostatische Prüfung	1.5 × Konstruktionsdruck (30 Minuten, keine Leckage)
20	- Ich weiß.Pneumatische Prüfung	1.1× Konstruktionsdruck (Heliummassenspektrometrische Leckageerkennung)
21	- Ich weiß.Inspektion durch Dritte	TÜV/SGS-Bestätigung (fakultativ)
22	- Ich weiß.Zertifizierungen	Die Prüfungen werden in der Regel von der Kommission durchgeführt.
23	- Ich weiß.Anlagenumgebung	Innen- und Außenbereich (IP55-Schutz), Erdbebenzone 4 (IBC 2018)
