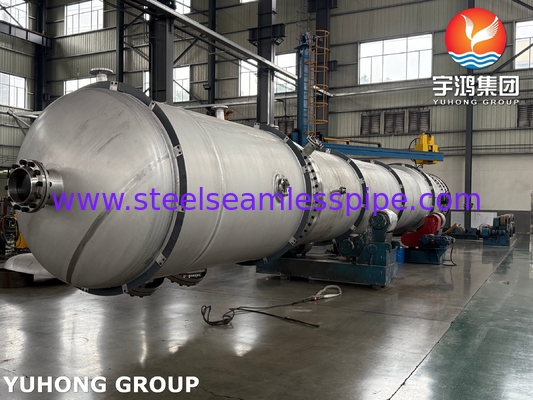

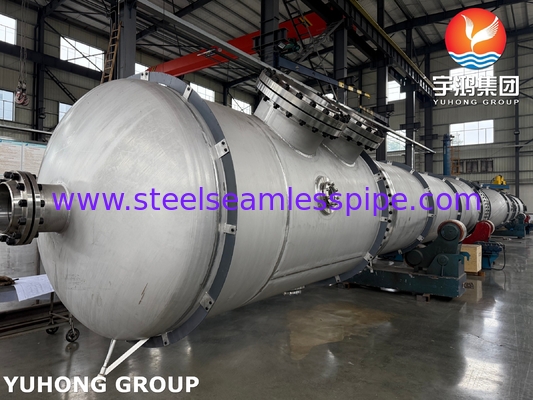

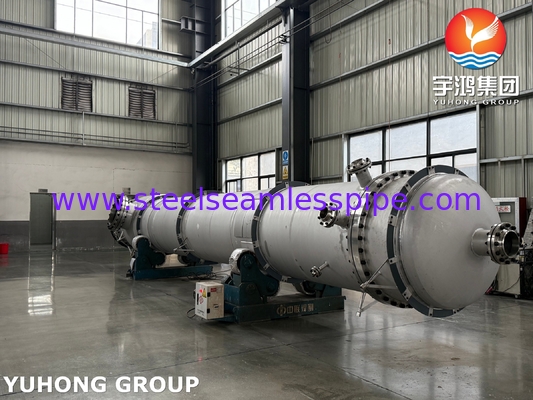

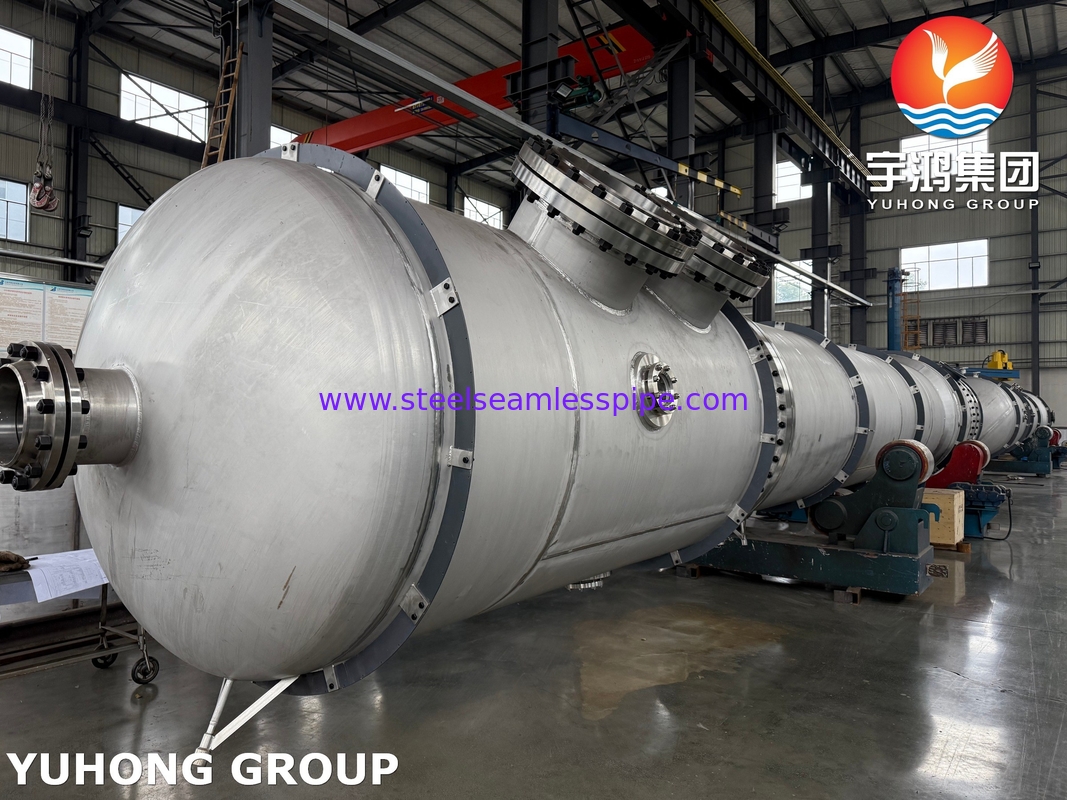

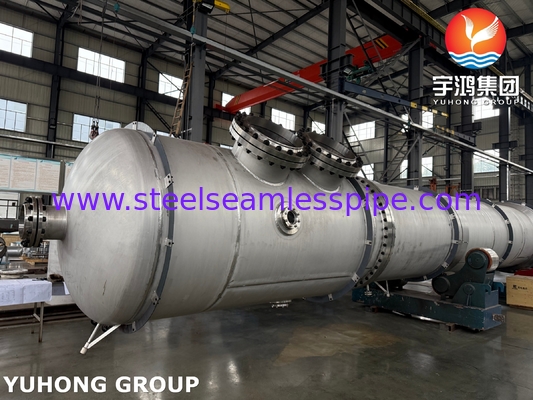

ASTM A312 TP316L nahtlose Rohre mit ASTM A516 Gr.70 Kohlenstoffstahlschalen für den Wärmetauscher
Yuhong Holding Group Co., Ltd.ist ein weltweit anerkannter Hersteller und Lieferant von hochwertiger Industrieausrüstung, einschließlich Wärmetauscher, Heizungen, Luftkühlern und ihrer kritischen Komponenten.SpitzentechnologieWir bieten hochleistungsfähige Lösungen, die den hohen Anforderungen der Industrie weltweit entsprechen.ASTM A312 TP316L nahtlose Rohre mit ASTM A516 Gr.70 Kohlenstoffstahlschalen für den WärmetauscherDiese Wärmetauscher sind für eine überlegene Leistung in hohen Temperaturen und korrosiven Umgebungen konzipiert und sind somit eine zuverlässige Wahl für verschiedene industrielle Anwendungen.
1. ASTM A312 TP316L Chemische Zusammensetzung und mechanische Eigenschaften
ASTM A312 TP316List ein austenitischer Edelstahl, der für seine hervorragende Korrosionsbeständigkeit, hohe Festigkeit und überlegene Schweißfähigkeit bekannt ist. Das "L" in TP316L zeigt seinen niedrigen Kohlenstoffgehalt an,die beim Schweißen zur Verhinderung von Karbidniederschlag hilft, die eine ausgezeichnete Beständigkeit gegen intergranulare Korrosion gewährleistet.
Chemische Zusammensetzung von ASTM A312 TP316L
| Elemente |
Zusammensetzung (%) |
| Kohlenstoff (C) |
≤ 003 |
| Mangan (Mn) |
≤ 200 |
| Fosfor (P) |
≤ 0045 |
| Schwefel (S) |
≤ 0030 |
| Silizium (Si) |
≤ 075 |
| Chrom (Cr) |
16.00 ¢18.00 |
| Nickel (Ni) |
10.00 ¢14.00 |
| Molybdän (Mo) |
2.00 ¥3.00 |
| Stickstoff (N) |
≤ 010 |
Der Molybdängehalt inTP316Lverbessert seine Beständigkeit gegen Korrosion durch Gruben und Spalten in Chloridumgebungen und ist somit ein ideales Material für Wärmetauscherrohre, die unter rauen Bedingungen verwendet werden.
Mechanische Eigenschaften von ASTM A312 TP316L
| Eigentum |
Wert |
| Zugfestigkeit |
≥ 485 MPa (70.000 psi) |
| Leistungsstärke |
≥ 170 MPa (25.000 psi) |
| Verlängerung |
≥ 35% |
| Härte |
≤ 90 HRB |
Diese Eigenschaften sorgen dafür, dassTP316L nahtlose RohreSie bieten eine überlegene Festigkeit und Langlebigkeit und beibehalten gleichzeitig eine hervorragende Korrosionsbeständigkeit bei hohen Betriebstemperaturen.
2. ASTM A516 Gr.70 Kohlenstoffstahlschalen
ASTM A516 Gr.70ist ein Kohlenstoffstahl, der für Druckbehälter und Wärmetauscherhäuschen weit verbreitet ist.und Schweißbarkeit eignen sie sich für Anwendungen unter hohem Druck und hoher Temperatur.
Chemische Zusammensetzung von ASTM A516 Gr.70
| Elemente |
Zusammensetzung (%) |
| Kohlenstoff (C) |
≤ 030 |
| Mangan (Mn) |
0.85 ¢1.20 |
| Fosfor (P) |
≤ 0035 |
| Schwefel (S) |
≤ 0035 |
| Silizium (Si) |
0.15 ̊0.40 |
Mechanische Eigenschaften von ASTM A516 Gr.70
| Eigentum |
Wert |
| Zugfestigkeit |
485 ‰ 620 MPa (70.000 ‰ 90.000 psi) |
| Leistungsstärke |
≥ 260 MPa (38.000 psi) |
| Verlängerung |
≥ 21% |
| Aufprallprüfung |
Bei -50°C (-58°F) übergeben |
Dieser Kohlenstoffstahl kann extremen Druck und Temperaturen standhalten und ist somit ein ideales Material für Wärmetauscher.
3. Schweißüberlagverfahren für Wärmetauscherkomponenten
Schweißüberlagerung ist ein kritischer Prozeß zur Verbesserung der Haltbarkeit und Korrosionsbeständigkeit von Wärmetauscherkomponenten.ASTM A516 Gr.70 Kohlenstoffstahlschalen, überlagert mitTP316L Edelstahlbietet einen zusätzlichen Schutz vor Korrosion und Verschleiß und gewährleistet so die Langlebigkeit und Zuverlässigkeit des Wärmetauschers.
Schlüsselschweißüberlagparameter
-
Materielle Vereinbarkeit:
- Ausgangsmaterial: ASTM A516 Gr.70
- Verkleidungsmaterial: TP316L Edelstahl
-
Schweißprozess:
- Unterwasser-Bogenschweißen (SAW) oder Gaswolfram-Bogenschweißen (GTAW) werden typischerweise für hochwertige Überlagerungen verwendet.
-
Stärke:
- Überlagstärke: 3 ̊5 mm (je nach Anwendungsbedarf).
-
Prüfung und Inspektion:
- 100% Ultraschallprüfung (UT), um sicherzustellen, dass keine Untergrundfehler auftreten.
- Durchdringungstest (PT) zur Überprüfung, ob die Schweißoberfläche frei von Rissen oder Porosität ist.
- Hydrostatische Prüfung zur Gewährleistung der Integrität der Schale und der Rohre.
Der Überlagerungsprozess erhöht die Korrosionsbeständigkeit der Hülle und macht sie für den Umgang mit aggressiven Flüssigkeiten in Wärmetauschern geeignet.
4Anwendungen von Wärmetauschern mit ASTM A312 TP316L-Röhren und ASTM A516 Gr.70-Schalen
Die Kombination vonTP316L nahtlose RohreundA516 Gr.70 SchalenSie werden in einer Vielzahl von Branchen eingesetzt.
Hauptanwendungen
-
Chemische Verarbeitung:
- Für Wärmerückgewinnung, Kühlung und Heizung in chemischen Anlagen.
- Für den Umgang mit korrosiven Flüssigkeiten und bei hohen Temperaturen geeignet.
-
Petrochemische Industrie:
- In Raffinerien zur Wärmeübertragung zwischen Kohlenwasserstoffen und anderen Flüssigkeiten verwendet.
-
Öl- und Gasindustrie:
- Für Offshore-Plattformen, Gasverarbeitungsanlagen und Pipelines.
- Ideal für Umgebungen mit hohem Chloridgehalt oder sauren Gasen.
-
Stromerzeugung:
- In Dampfkondensatoren, Zufuhrwasserbereitern und anderen Wärmetauschern in Kraftwerken.
-
Lebensmittel- und Getränkeindustrie:
- In sanitäre Wärmetauscher zur Pasteurisierung und Sterilisation.
-
Pharmazeutische Industrie:
- Für Wärmetauscher, die eine hohe Beständigkeit gegen Kontamination und Korrosion erfordern.
Die robuste Konstruktion und die hohe Korrosionsbeständigkeit dieser Wärmetauscher sorgen für eine lange Lebensdauer und eine zuverlässige Leistung in anspruchsvollen Umgebungen.
