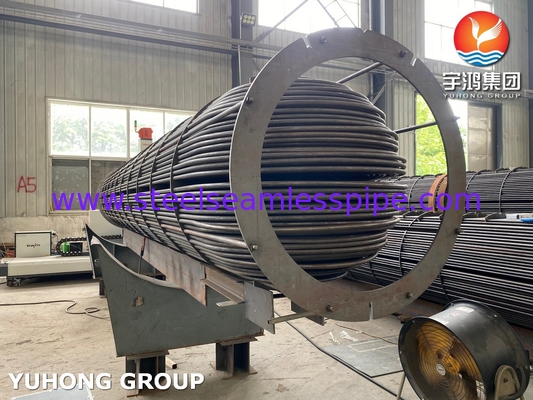

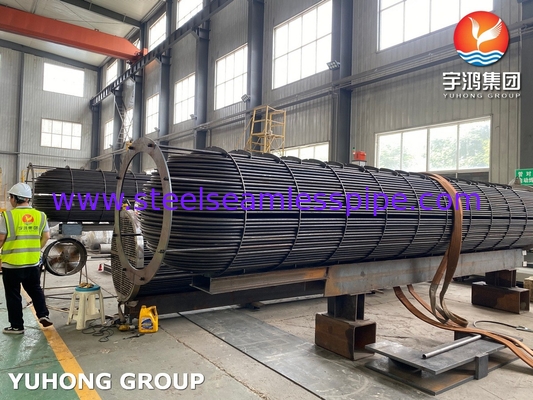

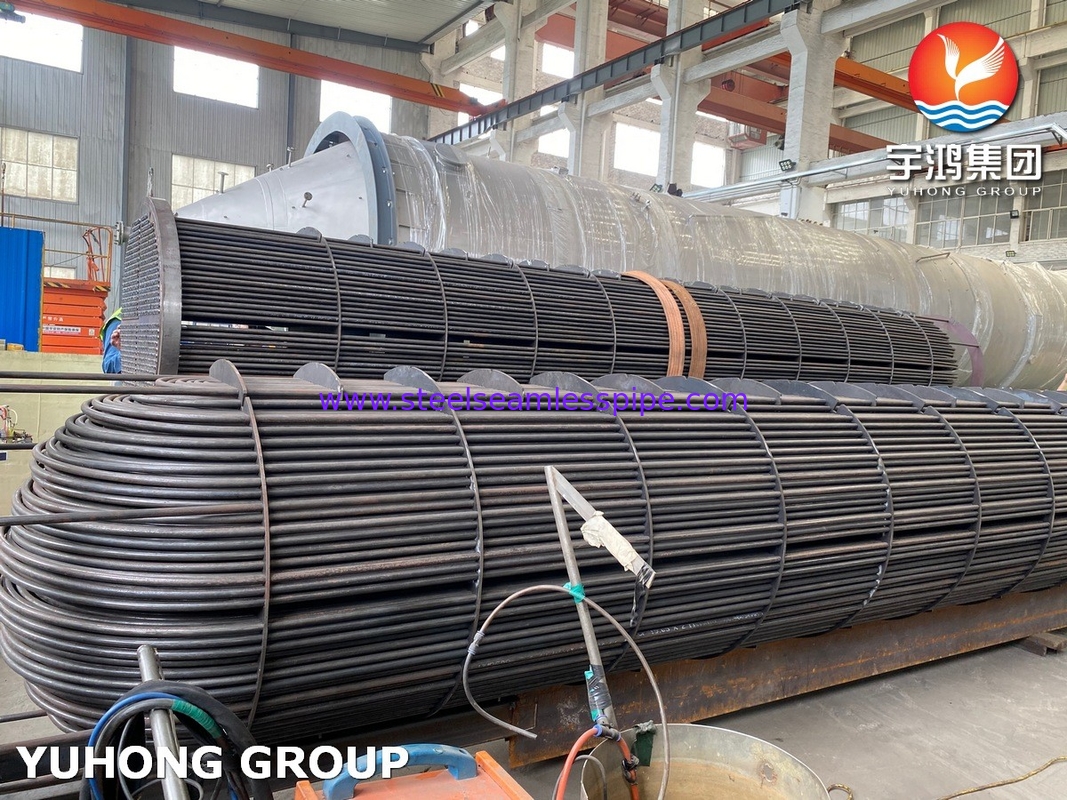

Rohrbundeneinbau mit nahtlosen U-Bend-Wärmetauscherrohren
Das Design von U-förmigen Rohrbündeln ermöglicht eine effektive Wärmeübertragung und gleichzeitig eine thermische Expansion, was sie in vielen Szenarien zu einer günstigen Wahl macht.Die U-Rohrkonfiguration besteht aus geraden Rohrbereichen, die in eine U-Form gebogen sindDie Gegenströmung der U-förmigen Rohre erhöht die Wärmeübertragungseffizienz.Die beiden Flüssigkeiten fließen in entgegengesetzte Richtungen.Die Enden der Rohre sind typischerweise an einen Kopf angeschlossen, der es den Flüssigkeiten ermöglicht, den Wärmetauscher zu betreten und zu verlassen.
Konstruktionsbedarf von U-Form-Rohrbundeln
-
Ausgangsstoffe:
- Die Rohre können je nach Anwendung und Flüssigkeit aus verschiedenen Materialien hergestellt werden, darunter Edelstahl, Kohlenstoffstahl oder andere Legierungen.und Kosten sind Schlüsselfaktoren bei der Materialauswahl.
-
Flüssigkeitsarten
- U-Rohr-Wärmetauscher können verschiedene Arten von Flüssigkeiten, einschließlich Flüssigkeiten und Gase, behandeln.und Verunreinigung.
-
Druckverlust:
- Die Durchflussrate, Dichte und Viskosität der Flüssigkeiten beeinflussen den Gesamttruckverlust im Wärmetauscher.
-
Berechnungen der Wärmeübertragung:
- Die Wirksamkeit eines U-Rohr-Wärmetauschers kann anhand des Gesamtwärmeübertragungskoeffizienten beurteilt werden, der von Faktoren wie Oberfläche, Durchflusskonfiguration und Temperaturunterschieden abhängt.
-
Verunreinigung:
- Es ist darauf zu achten, dass die Wärmeübertragungsoberflächen möglicherweise verunreinigt werden können, und die Reinigungszeitpläne und -materialien sollten so gewählt werden, dass die Verunreinigung minimiert und gleichzeitig die Effizienz gewährleistet wird.
Allgemein verwendetes Material für Rohrbund Wärmetauscher
Es gibt zwei verschiedene Typen von Rohrbündeln: gerade Rohre und U-Rohre.
Rohre aus Kohlenstoffstahl:Die in Absatz 1 genannten Anforderungen gelten nicht für die Verwendung von Zellstoff.
Rohre aus legiertem Stahl:ASTM A213 T5, T9, T11, T22, T91
Rohre aus Edelstahl:ASTM A213 TP304, TP304L, TP316L, TP321 usw.
mit einer Breite von mehr als 20 mm,ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825 usw.
mit einer Breite von mehr als 20 mm,ASTM B111 C70600, C68700, C71500, C44300 usw.
Wärmeaustauschgeräte sind Geräte, die zur Übertragung von Wärme von einer Wärmequelle auf eine andere verwendet werden.Eine der Flüssigkeiten fließt durch das Rohrbund, während eine andere durch die Schale fließtDie Wärme wird dann entweder durch die Rohr- oder die Schalenseite des Wechsellers von einem Fluid zum anderen übertragen.Wärmetauscher und Rohrbündel können aus einer Vielzahl von verfügbaren Materialien hergestellt werdenCommercial Coils bietet sowohl gerade als auch U-Rohrbündel an.
Straight Tube Bundle gegen U Tube Bundle
Beide Arten von Rohrbündeln haben ihre eigenen Vorteile und Anwendungen, abhängig von Faktoren wie Wartungsanforderungen, Kostenüberlegungen und Betriebsbedingungen.Die Wahl zwischen Geraden- und U-Rohrbündeln hängt häufig von den spezifischen Bedürfnissen und Prioritäten des Wärmetauschersystems ab.
Straight Tube Bundle:
1Effizientes Design, mit heißer Flüssigkeit, die direkt durch die Rohre fließt.
2. mehr Aufwand erfordert, um die Tankhülle zur Reinigung oder Wartung zu öffnen.
3. Niedrigere Installationskosten im Vergleich zum U-Rohrbund.
U-Rohr-Bündel:
1Ein- und Ausgangspunkte auf derselben Seite, wodurch die Wartung erleichtert wird.
2U-förmige Rohre ermöglichen eine thermische Ausdehnung ohne Belastung des Bündels.
3Die Modulstruktur ermöglicht eine einfachere Abmontage für die Wartung.
4- Gut geeignet für hochtemperaturdifferentiale.
Anwendungen
Rohrbündel werden in einer Vielzahl von Anwendungen eingesetzt, bei denen eine Wärmeübertragung erforderlich ist.
- HVAC-Systeme
- Chemische Verarbeitung
- Öl- und Gasraffinerien
- Stromerzeugung
- Verarbeitung von Lebensmitteln und Getränken
- Pharmazeutische Industrie
In jedem dieser Anwendungen werden Rohrbündel verwendet, um Wärme von einer Flüssigkeit in eine andere zu übertragen.während in einer chemischen VerarbeitungsanlageDie spezifische Konstruktion des Rohrbundes hängt von den Anforderungen der Anwendung ab.
