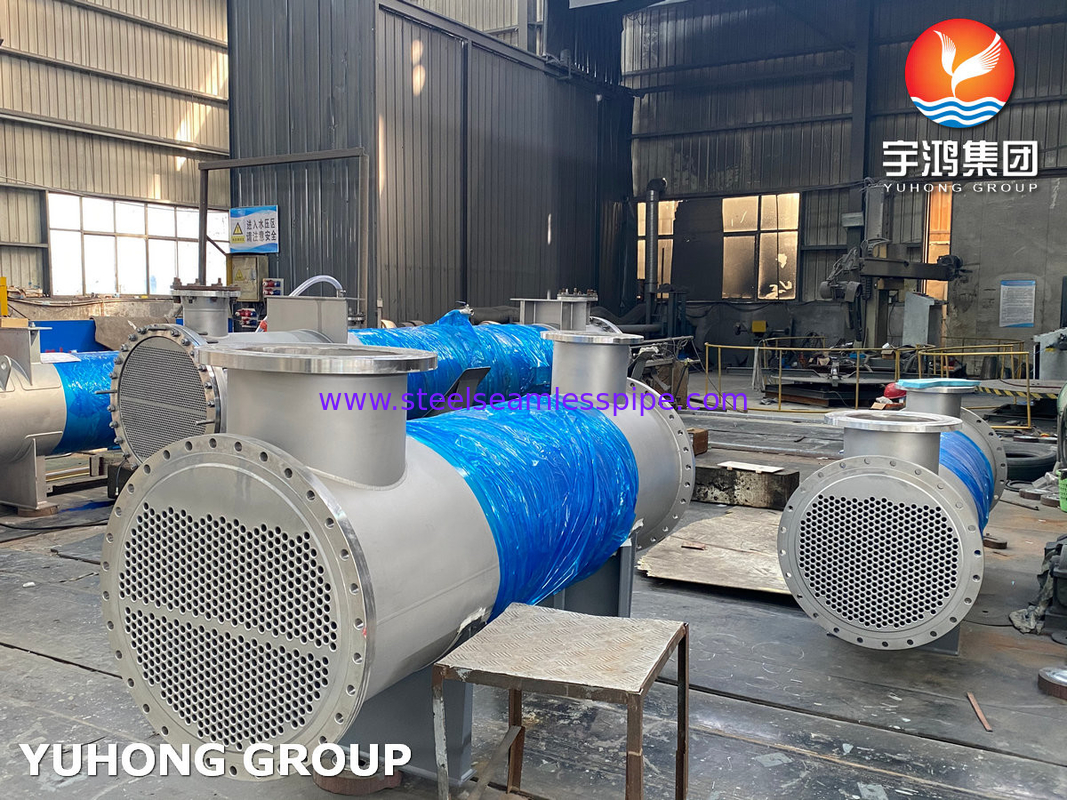

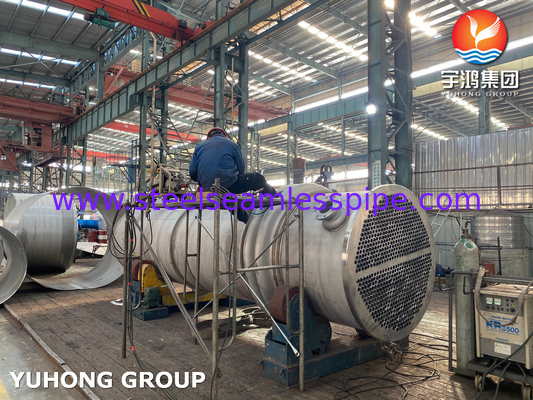

Rohrbund Wärmetauscher Kondensator

Rohrbündel für Wärmetauschergeräte können für Flüssig-Flüssig- oder Dampf-Flüssig-Anwendungen konstruiert werden.Die Bündel können für Anwendungen verwendet werden, einschließlich industrieller Prozesse und kommerzieller Wasserheizung oder -kühlung..

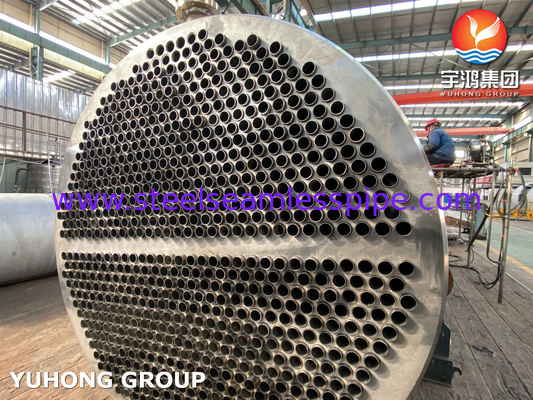

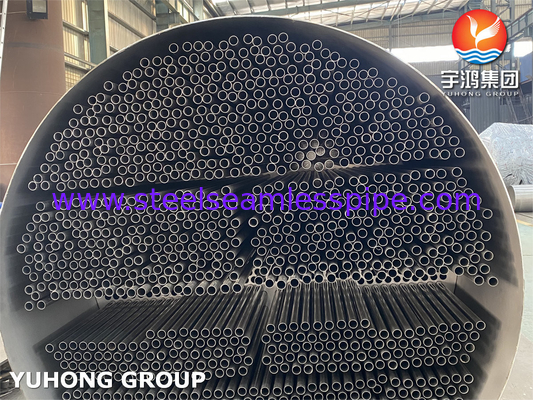

Durch den Wärmetauscherbehälter werden zwei Flüssigkeiten mit unterschiedlichen Temperaturen ausgetauscht.Eine Flüssigkeit kann abgekühlt und die andere Flüssigkeit kann erhitzt werden, um die erforderliche Temperatur zu erreichen.Rohrbündel aus vielen Gruppen von Rohren, dicht als Strahlkern verpackt, von außen mit einer Rohrbehälterhülle aus Druckbehälterstahlplatte versehen,wenn heiße Flüssigkeit oder Gase im Rohrbund zirkulieren, die große Gesamtfläche der Rohre eine effiziente Wärmeaustauschleistung für die Wärmeübertragung in das Tankwasser und die Kühlung der Flüssigkeiten in den Rohren ermöglichen.

Es gibt zwei verschiedene Typen von Rohrbündeln: gerade Rohre und U-Rohre.

Kohlenstoffstahlrohr: ASTM A179/ASME SA179/179M, ASTM A192

Rohre aus legiertem Stahl: ASTM A213 T5, T9, T11, T22, T91

Kupferröhren: ASTM B111 C44300, C70600, C71500

Anwendungen:

Chemische Produktion


Erdölindustrie


Energie


Arzneimittel

Straight Tube Bundle VS U Tube Bundle

Straight Tube Bundle: Das erste und bisher häufig verwendete Rohrbundle ist mit einem geraden Rohr konfiguriert.Die heiße Flüssigkeit wird in einer geraden Linie von einem Ende der Behälterhülle zum anderen Ende der Behälterhülle durch das Bündel gepumpt.Diese Art ist effizient, erfordert jedoch mehr Aufwand, um den Tank zu öffnen, um das Bündel zu entfernen, um Reinigung oder Wartung durchzuführen..

U-Rohrbund: Das empfohlene und neue allgemein verwendete Rohrbund ist das U-Rohr-Layout.Dieses Bündel beeindruckende Eigenschaften sind Ein- und Ausstiegspunkte auf der gleichen Seite der Schale auf einem Rohr Schale Kappe in zwei versiegelte Kammern geteiltDie in U-Form hergestellten Röhren verlassen die Eingangskammer, fahren zum gegenüberliegenden Ende der Hülle und kehren in entgegengesetzte Richtung zur Ausgangskammer zurück.Diese Art von Layout ist leichter zu demontieren für die Wartung mit dem Bündel in der Regel als modulare Einheit ausgeschoben.U-Typ-Rohrbund auch gut geeignet mit hohen Temperaturunterschieden, entlasten die meisten thermischen Ausdehnung und reduzieren die Kontraktionsspannungen im Bund.
