ASTM B407 Incoloy 800HT UNS N08811 Nahtlose Rohre aus Nickellegierungen mit hoher Temperatur- und Oxidationsbeständigkeit

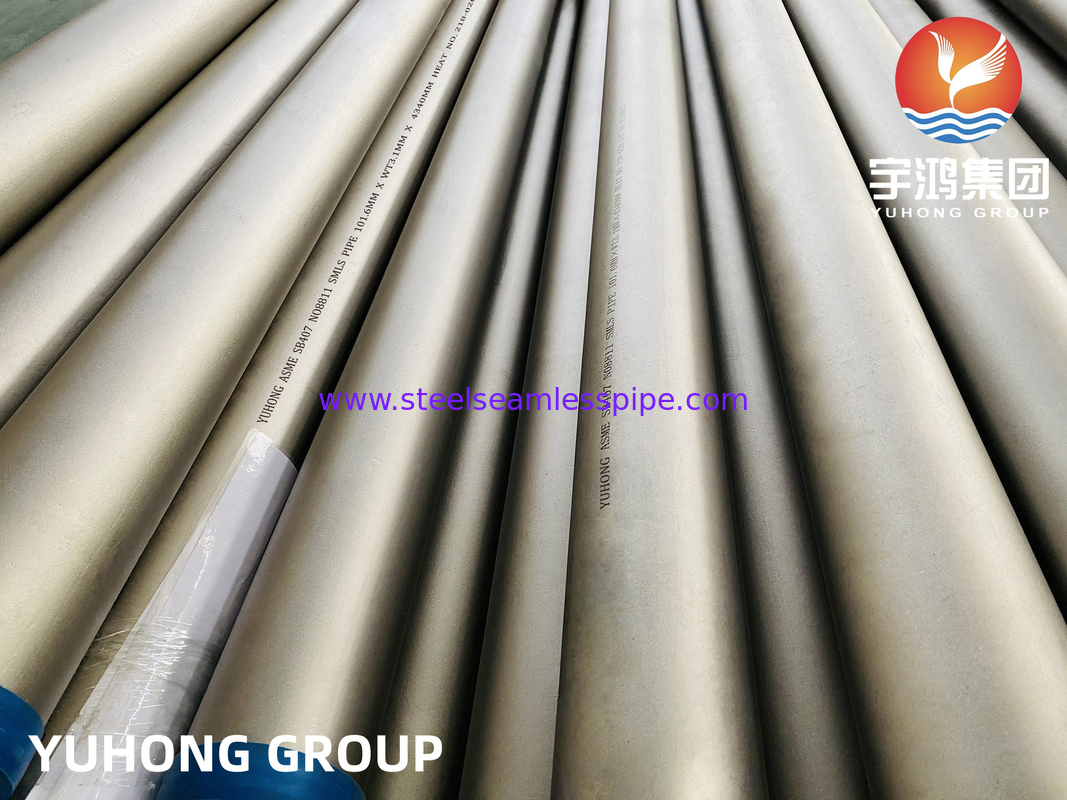

ASTM B407 Incoloy 800HT UNS N08811 nahtloses Rohr

Incoloy 800HT nahtloses Rohr ist ein Hochtemperatur-Nickel-Eisen-Chrom-Legierungsrohr, das unter der Bezeichnung UNS N08811 identifiziert und gemäß den Anforderungen von ASTM B407 geliefert wird.

Im Gegensatz zu herkömmlichen Edelstahlrohren wird Incoloy 800HT hauptsächlich dann ausgewählt, wenn eine Rohrkomponente für längere Einwirkung erhöhter Temperaturen geeignet bleiben muss, während sie gleichzeitig eine Beständigkeit gegen Oxidations- und Aufkohlungsbedingungen aufweist. Sein kontrollierter Kohlenstoff- und Aluminium-plus-Titan-Gehalt, zusammen mit dem erforderlichen metallurgischen Zustand, verleiht der Güteklasse ihr charakteristisches Hochtemperaturverhalten.

Die nahtlose Konstruktion eignet sich für Prozesssysteme, bei denen keine geschweißte Längsnaht gemäß Konstruktion erforderlich ist. Rohrdimensionen, Herstellungszustand, Wärmebehandlung, Endvorbereitung und Inspektion können gemäß den Projektanforderungen spezifiziert werden.

UNS N08811 ist die Materialbezeichnung, die mit Incoloy 800HT verbunden ist.

Die Legierung gehört zur Familie der Nickel-Eisen-Chrom-Legierungen. Nickel und Chrom bilden das grundlegende Legierungssystem für Hochtemperatur-Oxidations- und Korrosionsbeständigkeit, während die kontrollierten Kohlenstoff- und Aluminium-plus-Titan-Bereiche für das mechanische Verhalten der Güteklasse bei erhöhter Temperatur wichtig sind.

Für Ingenieur- und Beschaffungszwecke können die folgenden Namen für dasselbe Material vorkommen:

• Incoloy 800HT
• Legierung 800HT
• UNS N08811
• 1.4959

Wenn eine Kaufspezifikation ausdrücklich UNS N08811 verlangt, sollte das Material unter dieser Bezeichnung bestellt und dokumentiert werden, anstatt das Produkt einfach als "Incoloy 800" zu bezeichnen.

Die chemische Zusammensetzung von UNS N08811 wird innerhalb der Materialspezifikation ASTM B407 kontrolliert.

Der Al + Ti Bereich ist einer der nützlichen Indikatoren zur Unterscheidung von 800HT von der allgemeineren Legierung 800. Für die Projektlieferung sollten die geltende Ausgabe von ASTM B407 und die Kaufspezifikation als endgültige Referenz für die Materialannahme verwendet werden.

Die Materialauswahl für Hochtemperaturrohre basiert nicht allein auf der Temperatur. Längere Hitzeeinwirkung kann das mechanische Verhalten eines Materials verändern, insbesondere wenn die Komponente kontinuierlich innerem Druck oder äußerer Belastung ausgesetzt ist.

Aus diesem Grund wird die Legierung 800HT im Allgemeinen in Betracht gezogen, wenn der Einsatz eine Kombination aus Folgendem beinhaltet:

• Erhöhte Betriebstemperatur
• Langzeitbelastung
• Mechanische Belastung
• Oxidierende Atmosphären
• Aufkohlende Umgebungen
• Anforderungen an Kriech- und Bruchfestigkeit

Die kontrollierte Zusammensetzung von N08811 soll einen Materialzustand liefern, der für diese Arten von Einsätzen geeignet ist.

Tatsächlich zulässige Temperaturen und Drücke müssen immer aus dem geltenden Konstruktionscode, Materialdaten, Prozessbedingungen und technischen Berechnungen ermittelt werden.

Die drei Güteklassen sind eng verwandt, sollten aber nicht als identische Materialien behandelt werden.

Wenn die Projektspezifikation UNS N08811 vorsieht, sollte die Verwendung von N08800 oder N08810, nur weil die Legierungen zur selben Familie gehören, nicht als akzeptabel angesehen werden.

Der Produktionsweg hängt von den erforderlichen Rohrdimensionen und dem Lieferzustand ab.

Der genaue Herstellungsablauf sollte gemäß den bestellten Abmessungen und den Lieferanforderungen von ASTM B407 ausgewählt werden, anstatt eine Herstellungsmethode für jede Größe anzuwenden.

Bei nahtlosen Legierungsrohren ist die Maßgenauigkeit sowohl für die Fertigung als auch für die Installation wichtig.

Die Inspektion kann umfassen:

• Außendurchmesser
• Wandstärke
• Länge
• Geradheit
• Rechtwinkligkeit der Enden
• Fasenabmessungen
• Oberflächenzustand

Bei Projektbestellungen werden die Maßtoleranzen anhand der geltenden Spezifikation und des in der Bestellung angegebenen Maßstandards überprüft.

Typische Mindestanforderungen an die mechanischen Eigenschaften von UNS N08811 bei Raumtemperatur gemäß ASTM B407 sind:

Diese Werte beschreiben die mechanischen Anforderungen bei Raumtemperatur. Sie sollten nicht als direkte zulässige Werte für die Hochtemperaturkonstruktion interpretiert werden.

Für Hochtemperaturrohre sollte der Konstrukteur zusätzlich Kriechverhalten, Bruchfestigkeit, Betriebstemperatur, Auslegungsdruck, Service-Dauer und den geltenden Konstruktionscode berücksichtigen.

Für 800HT ist der metallurgische Zustand ein wichtiger Bestandteil der Materialspezifikation.

Die Legierung ist für Anwendungen bestimmt, bei denen eine Langzeitbelastung bei erhöhter Temperatur eine zeitabhängige Verformung zu einem Konstruktionskriterium machen kann. Daher sind die Kornstruktur und die Wärmebehandlung nicht nur Herstellungsdetails; sie sind Teil der Eignung des Materials für seinen vorgesehenen Einsatz.

Dies ist einer der Gründe, warum ein Projekt, das ASTM B407 UNS N08811 erfordert, anhand der vollständigen Materialspezifikation beschafft werden sollte, anstatt nur durch den Handelsnamen "Incoloy 800" beschrieben zu werden.

Incoloy 800HT nahtlose Rohre können je nach Fertigungsanforderungen mit unterschiedlichen Endzuständen geliefert werden.

Glattes Ende
Geeignet für Bearbeitung, Muffenverbindung oder weitere Fertigung, wo spezifiziert.

Fasenende
Wird verwendet, wenn das Rohr für Stumpfschweißungen vorbereitet wird. Die Fasengeometrie sollte der Schweiß- oder Fertigungsspezifikation des Projekts folgen.

Zuschnitt
Rohre in fester Länge können bei Bedarf für die Fertigung oder die Herstellung von Spools geliefert werden.

Der Oberflächenzustand hängt vom Herstellungsverfahren und den Endbearbeitungsanforderungen ab. Zusätzliche Oberflächenbehandlungen oder Reinigungen können für spezifische Anwendungen besprochen werden.

Inspektionsanforderungen können gemäß ASTM B407, Projektspezifikationen und dem Inspektionsplan des Käufers vereinbart werden.

Verfügbare Inspektionspunkte können umfassen:

Für Projektbestellungen können Inspektionsanforderungen in einen Inspektions- und Prüfplan (ITP) integriert werden.

Rückverfolgbarkeit ist wichtig für Nickellegierungsrohre, die in kritischen Prozessanlagen verwendet werden.

Die gelieferten Rohre können identifiziert werden durch:

• Chargennummer
• Materialgüte
• Rohrgröße
• Menge
• Prüfergebnisse
• Wärmebehandlungsaufzeichnungen, falls zutreffend
• Mill Test Certificate

Die Chargennummer kann von der Materialproduktion bis zur Endinspektion und Dokumentation beibehalten werden.

Das Dokumentationspaket kann gemäß den Kauferfordernissen vorbereitet werden.

Typische Dokumente umfassen:

• EN 10204 3.1 Materialprüfbescheinigung
• Chemische Analyse
• Ergebnisse mechanischer Prüfungen
• Informationen zur Wärmebehandlung
• Aufzeichnungen der Maßprüfung
• NDT-Berichte, falls zutreffend
• PMI-Bericht, falls erforderlich
• Dokumentation durch Dritte, falls spezifiziert

Für Bestellungen mit spezieller Dokumentation sollte das erforderliche Zertifikatsniveau vor der Produktion bestätigt werden.

Incoloy 800HT nahtlose Rohre werden für den internationalen Versand gemäß Rohrgröße, Länge, Oberflächenzustand und Transportmethode vorbereitet.

Typische Exportverpackungen können umfassen:

• Kunststoffschutz
• Rohrbündelung
• Stahlbänder
• Endenschutz
• Holzunterlagen
• Sperrholzkisten, wo erforderlich
• Seetüchtige Exportverpackung

Für Rohre mit langer Länge kann die Verpackung angepasst werden, um Bewegungen und potenzielle Oberflächenschäden während des Lade- und Transportvorgangs zu reduzieren.
