SA213 TP316L Wärmetauscher U-Bogen nahtlos geglüht 100% HT ET

Übersicht

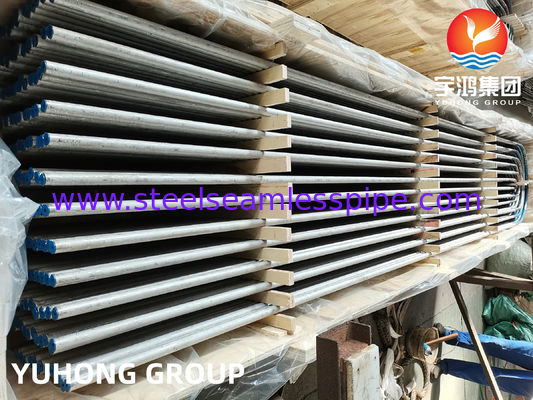

Ein U-Bogenrohr aus Edelstahl ist eine Art Rohr, das eine U-förmige Biegung in seiner Struktur aufweist. Hier sind einige wichtige Punkte zu U-Bogenrohren aus Edelstahl:

1. U-förmige Biegung: Ein U-Bogenrohr aus Edelstahl zeichnet sich durch seine U-förmige Biegung aus, die es ermöglicht, die Richtung zu ändern oder den Flüssigkeitsstrom umzuleiten. Die Biegung hat typischerweise eine Krümmung von 180 Grad und ähnelt der Form des Buchstabens "U".

2. Edelstahlmaterial: U-Bogenrohre werden aus Edelstahl gefertigt, der eine ausgezeichnete Korrosionsbeständigkeit und Haltbarkeit bietet. Edelstahl bietet Beständigkeit gegen verschiedene korrosive Umgebungen und eignet sich daher für eine breite Palette von Anwendungen.

3. Wärmetauscheranwendungen: U-Bogenrohre aus Edelstahl werden häufig in Wärmetauschern eingesetzt, wo sie den Wärmeübergang zwischen zwei Flüssigkeiten erleichtern. Das U-Bogen-Design ermöglicht eine kompakte Installation und einen effizienten Wärmeübergang auf begrenztem Raum.

4. Anpassbare Abmessungen: U-Bogenrohre können an spezifische Anwendungsanforderungen hinsichtlich Rohrdurchmesser, Wandstärke und Biegeradius angepasst werden. Diese Abmessungen werden basierend auf dem gewünschten Flüssigkeitsstrom, der Wärmeübertragungskapazität und dem Systemdesign ausgewählt.

5. Schweißen und Fertigung: U-Bogenrohre aus Edelstahl werden typischerweise durch eine Kombination von Biege-, Schweiß- und Fertigungsprozessen hergestellt. Der U-Bogen wird durch Biegen des Rohrs in die gewünschte Form geformt, gefolgt vom Verschweißen der beiden geraden Enden, um die U-förmige Konfiguration zu erzeugen.

6. Industrielle Anwendungen: U-Bogenrohre aus Edelstahl finden Anwendung in Branchen wie Petrochemie, Öl und Gas, Energieerzeugung, chemische Verarbeitung, HLK und Kältetechnik. Sie werden in Wärmetauschern, Kondensatoren, Kesseln und anderen Systemen eingesetzt, bei denen ein effizienter Wärmeübergang erforderlich ist.

7. Materialoptionen: U-Bogenrohre aus Edelstahl sind in verschiedenen Edelstahlsorten erhältlich, wie z. B. 304, 316 oder 316L. Die Wahl der Edelstahlsorte hängt von Faktoren wie Betriebstemperatur, Flüssigkeitsverträglichkeit und Anforderungen an die Korrosionsbeständigkeit ab.

8. Qualität und Standards: U-Bogenrohre aus Edelstahl sollten Industriestandards entsprechen und strengen Qualitätskontrollmaßnahmen unterzogen werden, um ihre Leistung und Zuverlässigkeit zu gewährleisten. Die Einhaltung von Standards wie ASTM, ASME oder spezifischen Branchencodes stellt sicher, dass die Rohre die erforderlichen Anforderungen erfüllen.

U-Bogenrohre aus Edelstahl werden häufig in Wärmetauschern und anderen Systemen eingesetzt, die einen effizienten Wärmeübergang auf kleinem Raum erfordern. Ihre U-förmige Biegung ermöglicht die Umleitung des Flüssigkeitsstroms oder eine Richtungsänderung. Anpassungsoptionen, Materialauswahl und die Einhaltung von Qualitätsstandards sind wichtige Überlegungen, um eine optimale Leistung in spezifischen Anwendungen zu gewährleisten.


Merkmale:

• Die "U"-Biegung erfolgt im Kaltumformverfahren.
• Die "U"-Biegung erfolgt auf den erforderlichen Radius gemäß Kundenzeichnung.
• Der Bogenabschnitt und das sechs Zoll lange Bein werden durch Widerstandsheizung spannungsarm geglüht.
• Inertgas (Argon) wird mit der erforderlichen Durchflussrate hindurchgeleitet, um Oxidation an der Innenseite zu vermeiden.
• Der Radius wird auf seinen Außendurchmesser und seine Wandverdünnung gemäß der empfohlenen Spezifikation geprüft.

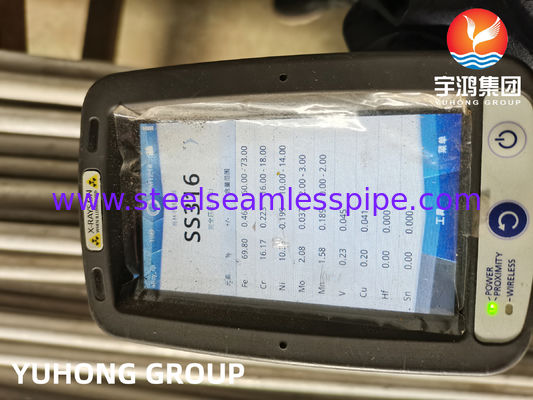

• Die physikalischen Eigenschaften und die Mikrostruktur werden an drei verschiedenen Positionen geprüft.
• Die Sichtprüfung auf Welligkeit und Risse erfolgt mittels Farbeindringprüfung.
• Jedes Rohr wird dann bei dem empfohlenen Druck einer hydrostatischen Prüfung unterzogen, um Leckagen zu prüfen.
• Ein Wattebauschtest wird durchgeführt, um die Sauberkeit der Rohrinnenseite zu prüfen.

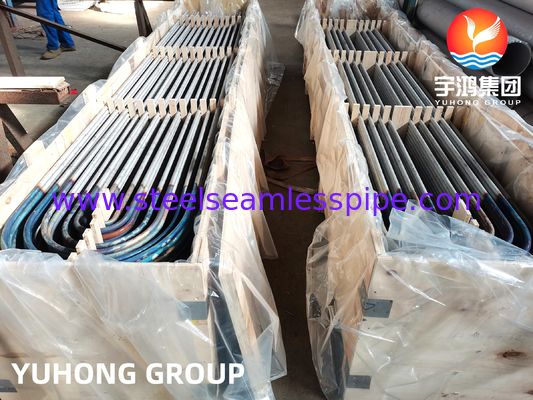

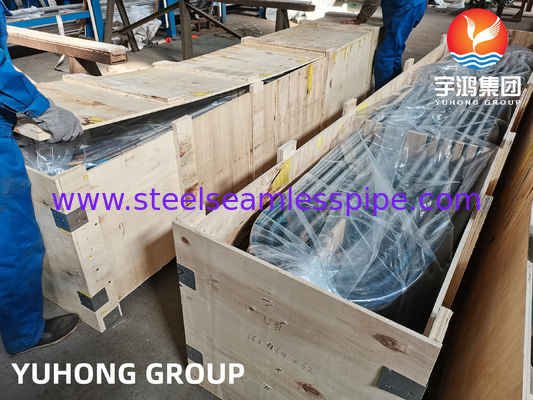

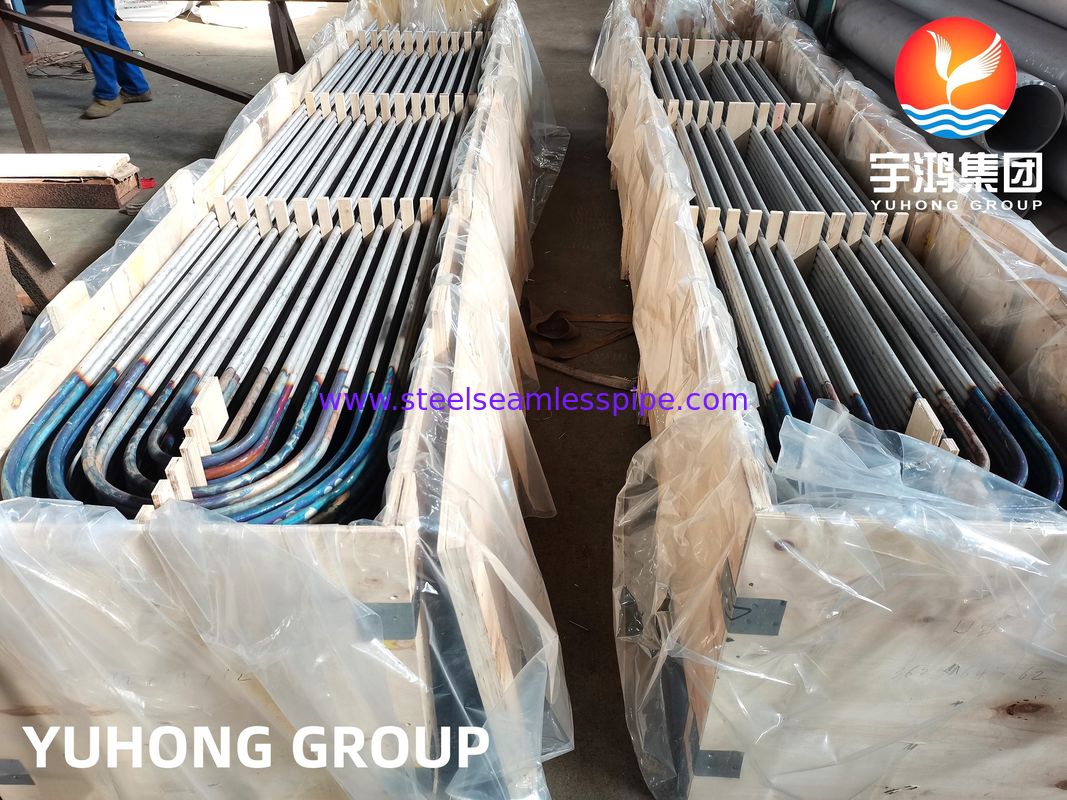

• Danach wird es gebeizt, getrocknet, markiert und verpackt.
• Alle Verfahren werden streng nach TEMA "C" und ASTM A-688 befolgt.



Chemische Zusammensetzung




Mechanische Eigenschaften


Anwendung:

• Chemische Düngemittelindustrie
• Chemische und petrochemische Industrie
• Energieerzeugung und Umwelttechnologien
• Erdöl- und Erdgas-LNG-Anwendungen
• Maschinen- und Anlagenbau
• Bauwesen, Automobilindustrie
• Zivile Kernkraft
• Instrumentenrohre
• Zellstoff- und Papierindustrie
• Chemiefaser
• Lebensmittelverarbeitungsindustrie, hygienische Rohre, Kohlevergasung
• Umweltschutz
• Luft- und Raumfahrtindustrie
