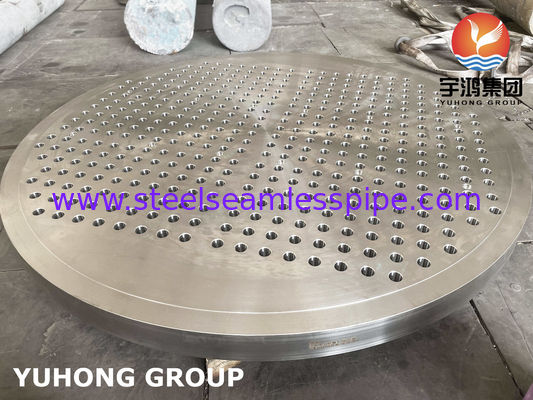

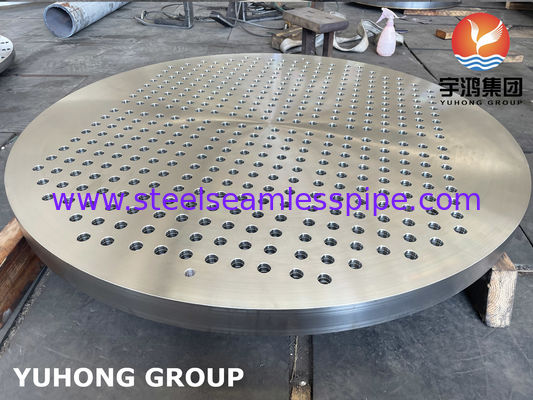

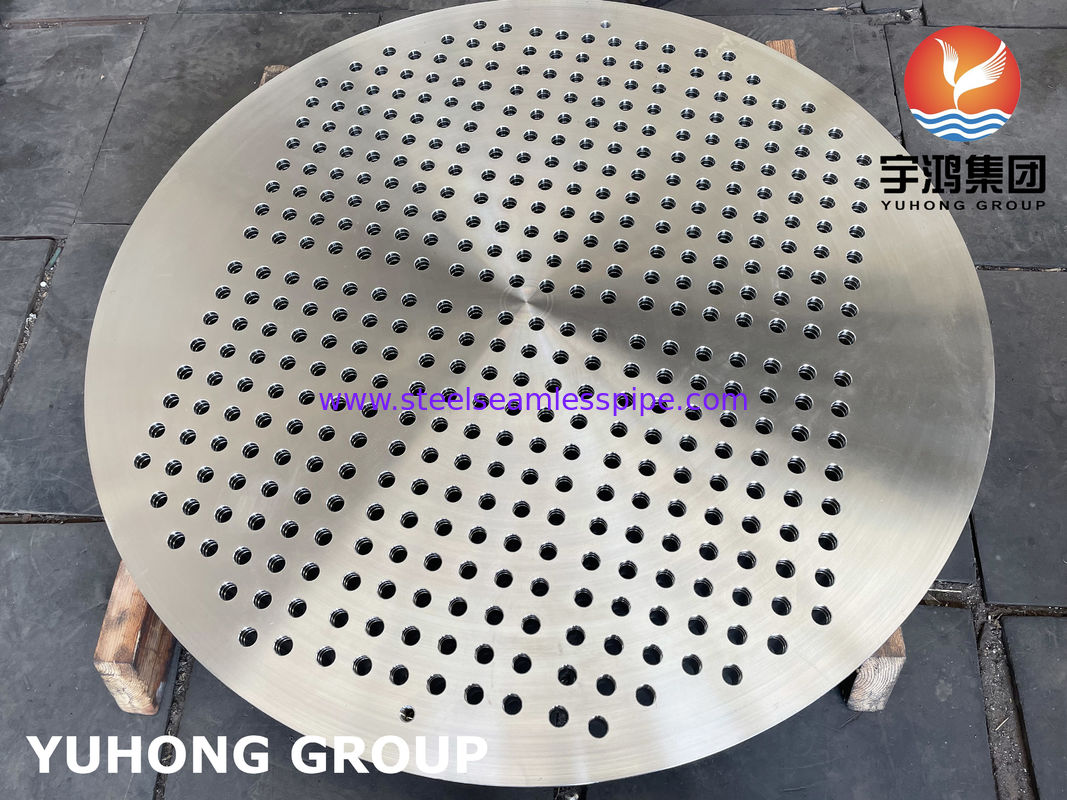

ASTM A182 F316L Edelstahl-Rohrplatte
Produktübersicht
Präzisionsbearbeitete F316L-Rohrplatten für Plattenwärmetauscher
ASTM A182 F316L Edelstahl-Rohrplatten sind präzisionsbearbeitete druckhaltende Komponenten, die in Plattenwärmetauschern, Kondensatoren, Kesseln und Druckbehältern eingesetzt werden. Hergestellt aus geschmiedetem Edelstahl ASTM A182 F316L, bieten diese Rohrplatten eine ausgezeichnete Korrosionsbeständigkeit, zuverlässige mechanische Eigenschaften und Maßgenauigkeit für anspruchsvolle industrielle Anwendungen.
Das F316L-Material mit niedrigem Kohlenstoffgehalt minimiert die Karbidausscheidung während des Schweißens und macht es geeignet für Geräte, die in chloridhaltigen und korrosiven Prozessumgebungen betrieben werden. Die Rohrlöcher werden nach Kundenvorgaben CNC-bearbeitet, um eine präzise Passung zwischen Rohr und Rohrplatte zu gewährleisten und eine zuverlässige Rohrausdehnung oder -schweißung während der Wärmetauscherfertigung zu unterstützen.
Technische Spezifikationen
|
Artikel
|
Spezifikation
|
|
Produktname
|
ASTM A182 F316L Edelstahl-Rohrplatte
|
|
Standard
|
ASTM A182 / ASME SA182
|
|
Materialgüte
|
F316L / UNS S31603
|
|
Produkttyp
|
Wärmetauscher-Rohrplatte
|
|
Herstellungsprozess
|
Schmieden + CNC-Bearbeitung
|
|
Außendurchmesser
|
Kundenspezifisch
|
|
Dicke
|
Kundenspezifisch
|
|
Rohrlochdurchmesser
|
Entsprechend der Rohrgröße
|
|
Lochmuster
|
Dreieckig, Quadratisch oder Kundenspezifisch
|
|
Oberflächenbeschaffenheit
|
Bearbeitet
|
|
Wärmebehandlung
|
Lösungsgeglüht
|
|
Inspektion
|
PMI, UT, Maßprüfung
|
|
Zertifizierung
|
EN 10204 3.1 / Fremdprüfung
|
Chemische Zusammensetzung
|
Element
|
Gehalt (%)
|
|
Kohlenstoff (C)
|
≤0,030
|
|
Chrom (Cr)
|
16,0–18,0
|
|
Nickel (Ni)
|
10,0–14,0
|
|
Molybdän (Mo)
|
2,0–3,0
|
|
Mangan (Mn)
|
≤2,00
|
|
Silizium (Si)
|
≤1,00
|
|
Phosphor (P)
|
≤0,045
|
|
Schwefel (S)
|
≤0,030
|
|
Eisen (Fe)
|
Rest
|
Mechanische Eigenschaften
|
Eigenschaft
|
Anforderung
|
|
Zugfestigkeit
|
≥485 MPa
|
|
Streckgrenze
|
≥170 MPa
|
|
Dehnung
|
≥30%
|
|
Härte
|
≤95 HRB
|
Produktmerkmale
- Hervorragende Korrosionsbeständigkeit
F316L-Edelstahl enthält Molybdän und bietet eine verbesserte Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Umgebungen im Vergleich zu Standard-304-Edelstahl.
- Präzisions-CNC-Bearbeitung
Die Rohrlöcher werden mit kontrollierten Toleranzen bearbeitet, um eine genaue Ausrichtung und einen richtigen Sitz für die Rohrausdehnung oder -schweißung während der Wärmetauschermontage zu gewährleisten.
- Material mit niedrigem Kohlenstoffgehalt
Der reduzierte Kohlenstoffgehalt minimiert die Karbidausscheidung während des Schweißens und verbessert die Korrosionsbeständigkeit von gefertigten Wärmetauscherkomponenten.
Hergestellt nach Kundenvorgaben mit strenger Maßkontrolle für Rohrlochdurchmesser, Teilung, Stegbreite und Ebenheit.
Weit verbreitet in Plattenwärmetauschern, Kondensatoren und Druckbehältern, die eine zuverlässige Rohrunterstützung und Druckgrenzenleistung erfordern.
Warum F316L-Rohrplatten wählen?
|
Merkmal
|
F316L-Rohrplatte
|
|
Korrosionsbeständigkeit
|
Hervorragend
|
|
Chloridbeständigkeit
|
Hoch
|
|
Schweißbarkeit
|
Hervorragend
|
|
Bearbeitungsgenauigkeit
|
Hoch
|
|
Wärmetauscher-Einsatz
|
Geeignet
|
|
Druckgeräte
|
Geeignet
|
Verfügbare Abmessungen
|
Parameter
|
Bereich
|
|
Außendurchmesser
|
Kundenspezifisch
|
|
Dicke
|
Kundenspezifisch
|
|
Rohrlochdurchmesser
|
Kundenspezifisch
|
|
Rohrteilung
|
Kundenspezifisch
|
|
Rohranordnung
|
Dreieckig / Quadratisch / Rotierte Quadratisch
|
|
Toleranz
|
Gemäß Zeichnung
|
Typische Anwendungen
ASTM A182 F316L Rohrplatten werden häufig eingesetzt in:
- Plattenwärmetauscher
- Oberflächenkondensatoren
- Druckbehälter
- Petrochemische Anlagen
- Öl- und Gasanlagen
- Chemische Prozessanlagen
- Energieerzeugung
- Marine-Wärmetauscher
- Pharmazeutische Ausrüstung
- Lebensmittelverarbeitungssysteme

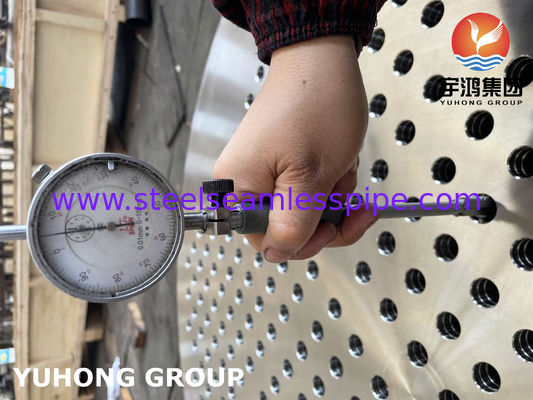

Inspektion und Prüfung
Inspektionsoptionen umfassen:
