ASTM A403 WP347H-S 90° Längen Radius Ellenbogen Butt Schweißanlage für Prozessrohren mit erhöhter Temperatur

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	PED 2014/68/EU, ASME, Third-Party Inspection
Modellnummer:	A403 WP347 H-S Elbow

Zahlung und Versand AGB:

Min Bestellmenge:	1pc
Preis:	Verhandelbar
Verpackung Informationen:	Sperrholzkisten, Holzkisten oder Exportpakete
Lieferzeit:	Hängt von der Quantität ab
Zahlungsbedingungen:	T/T, L/C auf Sicht
Versorgungsmaterial-Fähigkeit:	5000 Stück pro Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (350)

Edelstahl-nahtloses Rohr (346)

Duplexedelstahl-Rohr (137)

Duplexedelstahl-Rohr (39)

Nadelröhre (172)

Flossenröhrchen (750)

Wärmetauscher (41)

Wärmetauscherrohr (480)

Wärmetauscher-Rohrbund (55)

Wärmetauscher-Rohrboden (130)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (62)

Edelstahl geschweißtes Rohr (135)

Nickel-Legierungs-Rohr (275)

Nickel-Legierungs-Rohr (110)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (224)

Titanrohr (22)

helles getempertes Rohr (166)

Rauchrohr (163)

Stahlinstallation (881)

Stahlflansch (683)

Andere (412)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Bauklasse:	WP347H-S Nahtlos	Dimensionsreferenz:	ASME B16.9
Stabilisierendes Element:	Niob / Columbium	Ellenbogenkonfiguration:	90° langer Radius
Route bilden:	Geschmiedetes/kontrolliertes Formen	Materialbezeichnung:	WP347H / UNS S34709
Verbindungstyp:	Butt Weld	Wärmebehandlung:	Lösungswärmebehandlung
Hervorheben:	Edelstahlellbogen 90 Grad , Ellbogen-Kolben-Schweißungs-Fitting , Galvanisierter Edelstahl-Ellbogen

ASTM A403 WP347H-S 90° Langradius Ellenbogen

Produktübersicht

DieASTM A403 WP347H-S 90° Langradius Ellenbogenist ein ausgenitisches, geschmiedetes, aus Edelstahl gefertigtes Schweißgefäß ausUNS S34709 / Typ 347H.

DieWP347H-SDie Bezeichnung kennzeichnet eine in der nahtlosen Klasse hergestellte Einrichtung der WP-Klasse, wodurch das Produkt besonders für Rohrleitungen geeignet ist, bei denen die EinbauspezifikationBauklasse und Maßstandard müssen klar definiert seinASTM A403 bezieht sich auf austenitische, geschmiedete Edelstahlverbindungen für Druckrohranwendungen.

Die 90° lange Radiuskonfiguration ändert die Rohrrichtung, wobei ein größerer Mittelradius als ein kurzer Radius Ellenbogen erhalten bleibt.ASME B16.9Maßanforderungen oder projektspezifische Spezifikationen.

Technische Spezifikation

Artikel	Spezifikation
Produktbezeichnung	WP347H-S 90° Länger Radius Ellenbogen
Materialqualität	ASTM A403 WP347H
UNS	S34709
Typ aus Edelstahl	347H austenitischer Edelstahl
Bauklasse	S - Nahtlos
Typ der Anpassung	90° Längen Radius Ellenbogen
Verbindung	Butt Weld
Abmessungsstandard	ASME B16.9
Herstellung	Gefertigt / geformt
Wärmebehandlung	Wärmebehandelte Lösung
Nominelle Größe	Gemäß ASME B16.9 / Projektspezifikation
Wandstärke	SCH 5S-XXS / nach Maßgabe
Zentrumstrahlradius	Länger Radius
Endvorbereitung	Schweiß mit Bevel / Butt Weld
Inspektion	Dimensionelle, visuelle und zerstörungsfreie Prüfung
Zertifizierung	EN 10204 3.1 / 3.2

Material: WP347H / UNS S34709

WP347H ist einhochkohlenstoffhaltige Version aus stabilisiertem austenitischem Edelstahl 347Die Chemie ist für Anwendungen konzipiert, bei denen die Leistung bei erhöhten Temperaturen und die Widerstandsfähigkeit gegen Sensibilisierungssituationen wichtige Aspekte sind.

Die stabilisierte 347-Familie nutztNiob (Kolumbium)Diese Unterscheidung unterscheidet WP347H von Sorten wie TP321H.

Bei Projekten mit hochtemperaturförmigen Rohren sollten bei der Auswahl zwischen 347H und 347H die tatsächliche Betriebstemperatur, der Druck, das Schweißverfahren und der anwendbare Konstruktionscode ausgewertet werden.321H und andere austenitische Stoffe.

90° Längenradius Geometrie

Der Langradius-Elbogen sorgt für eine 90-Grad-Veränderung der Strömungsrichtung mit einem Mittelradius, der im Allgemeinen mit der Langradius-Konfiguration verbunden ist.

Zu den typischen Abmessungsparametern gehören:

Nominale Rohrgröße
Außendurchmesser
Wandstärke
Abmessungen von Mittel bis Ende
Außendurchmesser des Endes
Bevel Geometrie
Ovalität
Winkelrichtung

Die Abmessungen können nachASME B16.9oder Kundenzeichnungen.

Warum WP347H-S?

Nahtlose Anpassung- Die S-Klasse bezeichnet nahtlose Bauteile unter der WP-Klassifizierung.ASTM A403 verwendet WP-Klassenbezeichnungen zur Unterscheidung zwischen passender Konstruktion und anwendbaren Anforderungen an die zerstörungsfreie Prüfung..
Stabilisierte Austenitqualität- Das 347H-Legierungssystem verwendet Niobstabilisierung, was es zu einem geeigneten Kandidaten für ausgewählte Anwendungen bei hohen Temperaturen macht.
Langradiusströmungsgeometrie- Die Konfiguration mit langem Radius sorgt für einen allmählichen Richtungswechsel im Vergleich zu einer mit kurzem Radius.
Butt-Weld-Verbindung- Die Schraubenden sind zum direkten Schweißen mit einem Schraubschlauch an einvernehmliche Rohre oder andere Schraubschlauchschweißanlagen vorbereitet.
Projektspezifische Fertigung- Größe, Wandstärke, Endvorbereitung, Wärmebehandlung und Prüfungsbedarf können entsprechend der anwendbaren Rohrspezifikation abgestimmt werden.

Typische Anwendungen

Anstatt die WP347H-S einfach als allgemeine Edelstahl-Elbe zu positionieren, sind die folgenden Anwendungen technisch relevanter:

Hochtemperatur-Prozessleitungen
Petrochemische Prozesslinien
Ausrüstung für die chemische Verarbeitung
Rohrleitungen für Raffinerien
Rohrleitungen für die Brennöfen
Wärmeverarbeitungssysteme
Hochtemperaturdampfleitungen
Stromerzeugungsrohren
Wärmeübertragungssysteme
Industrieprozessgeräte

Typische Ausrüstung

Prozessleitungsbaugruppen
Raffinerietechniken
Chemische Verarbeitungsschlitze
Hochtemperaturdampfsysteme
Rohrleitungen für die Öfen
Wärmeübertragungsgeräte
Petrochemische Prozessausrüstung
Hilfsleitungen für Kraftwerke

Vergleich von gleichwertigen Graden

Standards	Zulassung
ASTM	A403 WP347H
ASME	SA403 WP347H
UNS	S34709
Die	1.4961
Allgemeine Klasse	347H Edelstahl

347H gegen 321H

Dies ist ein nützlicher technischer Vergleich, der auf der Seite aufgenommen werden kann, da beide Sorten stabilisierte austenitische Edelstahle sind und bei hohen Temperaturen in Rohrleitungen verwendet werden können.

Merkmal	347H	321H
UNS	S34709	S32109
Stabilisierungsfaktor	Niob / Kolumbium	mit einem Durchmesser von
Materielle Familie	Austenitischer Edelstahl	Austenitischer Edelstahl
Typische Position	Rohrleitungen mit erhöhter Temperatur	Rohrleitungen mit erhöhter Temperatur
Gemeinsame Ausrüstung	Prozess- und Ofensysteme	Wärme- und Prozessgeräte

Die geeignete Klasse sollte entsprechend der Betriebstemperatur, der Prozessumgebung, den Schweißbedingungen und den einschlägigen technischen Spezifikationen ausgewählt werden.

Herstellungsprozess

Die Herstellungsmethode für die Anpassung kann kontrollierte Formvorgänge umfassen, gefolgt von Wärmebehandlung und Abmessung.

Zu den typischen Produktionsstufen gehören:

Überprüfung der Rohstoffe
Zubereitung von Schläuche oder Schläuche
Kontrolliertes Formen
Wärmebehandlung
Bewebelung beenden
Abmessungskalibration
Oberflächeninspektion
Nichtzerstörende Prüfung
Enddimensionale Prüfung
Kennzeichnung und Verpackung

ASTM A403 verlangt eine Wärmebehandlung von Armaturen und enthält Anforderungen an chemische Analysen, mechanische Eigenschaften und visuelle Prüfung.

Inspektion und Prüfung

Die verfügbaren Inspektionsdokumente können Folgendes umfassen:

Analyse der chemischen Zusammensetzung
Mechanischer Prüfbericht
Zugversuch
Leistungsstärkeprüfung
Härteprüfung
Aufzeichnung der Wärmebehandlung

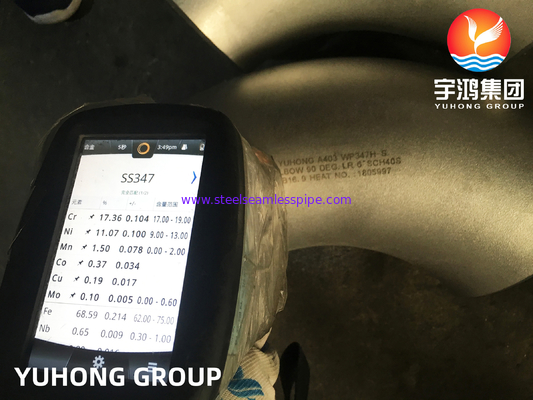

Bericht über den PMI
Dimensionaler Prüfbericht
Bericht über die Sichtprüfung
Prüfung von Flüssigkeitsdurchdringungsmitteln
Ultraschallprüfung.
gegebenenfalls radiographische Prüfung
EN 10204 3.1 MTC
EN 10204 3.2 Prüfbescheinigung
Inspektionsbericht eines Dritten

Die anwendbare NDE-Methode sollte anhand der Einbauklasse und der Anschaffungsanforderungen festgelegt werden, anstatt automatisch jede Prüfung für jedes Produkt aufzulisten.ASTM A403 unterscheidet WP-Fittingklassen nach Konstruktions- und NDE-Anforderungen.
