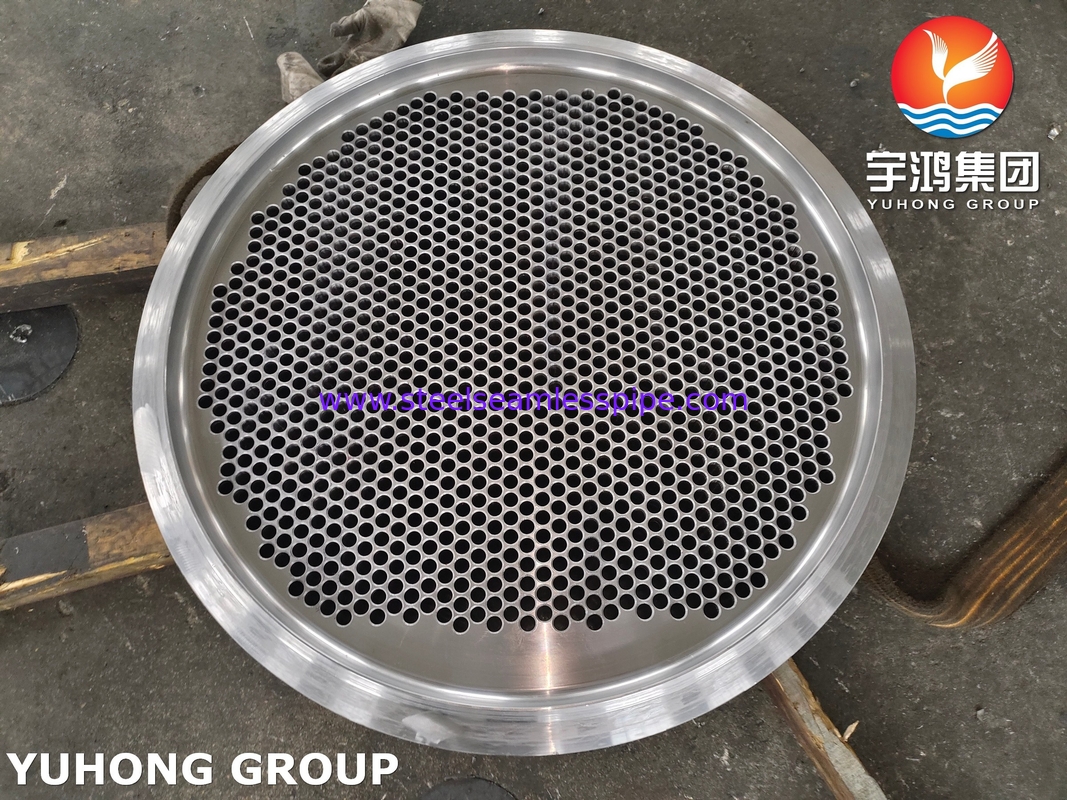

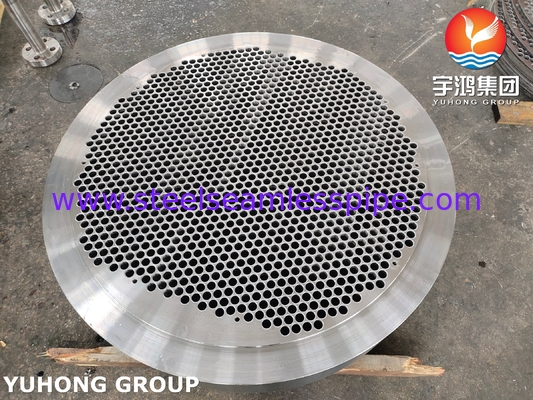

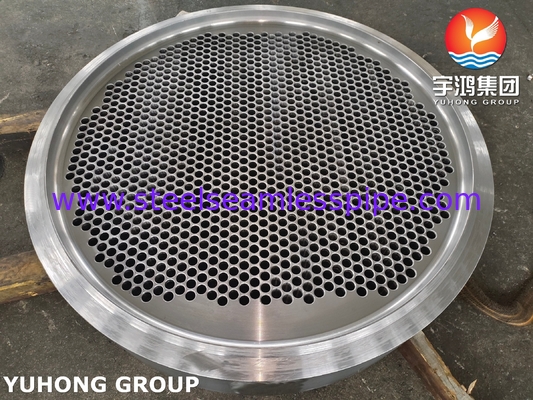

ASME SA266 Gr.2N Wärmetauscherrohrblatt gemäß ASME Abschnitt VIII

ASME SA266 Gr.2N Wärmetauscherrohrblatt gemäß ASME Abschnitt VIII

Was ist die ASME SA266 Gr.2N-Spezifikation?

Die ASME-Spezifikation SA-266 Gr.2N deckt Schmiedearbeiten aus Kohlenstoffstahl ab, die in Druckbehältern und Wärmetauschern, insbesondere für Rohrplatten, verwendet werden.Dieses Material wird häufig in Rohr-Wärmetauschern verwendet, Kondensatoren und Kesseln aufgrund seiner guten mechanischen Eigenschaften, Schweißbarkeit und Wirtschaftlichkeit.

Die Bezeichnung "2N" gibt an, dass das Material im normalisierten Wärmebehandlungszustand geliefert wird, was seine Festigkeit und Zähigkeit im Vergleich zu nicht normalisierten Sorten erhöht.

Chemische Zusammensetzung (ASME SA-266 Gr.2N)

Mechanische Eigenschaften

Wärmebehandlung

Normalisiert (N) zur Verfeinerung der Kornstruktur und Verbesserung der mechanischen Eigenschaften.

Optional Wärmebehandlung nach dem Schweißen (PWHT), wenn Schweißen durchgeführt wird.

Warum SA-266 Gr.2N für Wärmetauscherrohrblätter verwenden?

Vorteile

Kosteneffizient Wirtschaftlicher als Rohrplatten aus Edelstahl oder Nickellegierung.

Gute Schweißfähigkeit Kompatibel mit üblichen Schweißtechniken (SMAW, GTAW, SAW).

ASME-Code-Konformität

Moderate Korrosionsbeständigkeit: Bei ordnungsgemäßer Wartung geeignet für nicht schwere Umgebungen.

Einschränkungen

Nicht für stark ätzende Betriebsbedingungen erfordert Verkleidung oder Beschichtungen, wenn sie sauren/aggressiven Medien ausgesetzt ist.

Einschränkte Verwendung bei hohen Temperaturen Maximale empfohlene Temperatur: ~ 400°C (750°F).

Galvanische Korrosionsgefahr: Bei Verbindung mit Rohren aus Edelstahl oder Nickellegierung (z. B. UNS N08810) kann eine Isolierung oder ein Kathodenschutz erforderlich sein.

Überlegungen zum Entwurf und zur Herstellung von Rohrblättern

Konstruktionscodes und -standards

ASME BPVC Abschnitt VIII, Abteilung 1 oder 2 (UG-34 für flache Oberflächen/Rohrblätter).

TEMA (Tubular Exchanger Manufacturers Association) für Lochmuster und Toleranzen.

Anbringungsmethoden von Rohr zu Rohrblatt

Bearbeitung und Qualitätskontrolle

Präzisionsbohrung: Durchmesser, Tonhöhe und Ausrichtung der Löcher müssen den TEMA-Standards entsprechen.

Nichtzerstörungsfähige Prüfung (NDT) Ultraschallprüfung (UT), Farbstoffdurchdringung (PT) oder Radiographie (RT) zur Schweißprüfung.

Oberflächenveredelung ️ Glatte Bearbeitung verringert das Risiko einer Spaltkorrosion.

Gemeinsame Anwendungen von SA-266 Gr.2N Rohrblättern

Öl und Gas

Kraftwerke Kondensatoren und Wasserbereiter.

Chemische Verarbeitung ️ Temperaturwechselgeräte.

HVAC-Systeme ­ Industrieanwendungen für die Kühlung.

Alternative Materialien für Rohrblätter

Wenn SA-266 Gr.2N nicht geeignet ist, ist zu berücksichtigen:

SA-266 Gr.3 (Kohlenstoffstahl mit höherer Festigkeit).

SA-516 Gr.70 (Druckbehälter aus Stahl).

Edelstahl (SA-240 Typ 304/316) - bessere Korrosionsbeständigkeit

Plattierte Rohrplatten (SA-263/SA-264)

Das ASME SA-266 Gr.2N-Rohrblatt ist eine zuverlässige und wirtschaftliche Wahl für Wärmetauscher mit mittlerem Druck und Temperatur.und die Herstellung gewährleisten eine langfristige Leistung.
