ASTM A179 nahtlos kaltgezogenes U-Bogen-Wärmetauscherrohr für Rohrbündelwärmetauscher

ASTM A179 nahtlose U-Bogen-Wärmetauscherrohre sind kaltgezogene niedriggekohlte Stahlrohre, die zu einer U-Form geformt werden und in Rohrbündelwärmetauschern, Kondensatoren und ähnlichen Wärmeübertragungsgeräten verwendet werden. Das Rohrmaterial entspricht ASTM A179/A179M, vorbehaltlich der angegebenen Ausgabe und der Kaufanforderungen. Die U-Bogen-Konfiguration ermöglicht den Anschluss beider Rohrenden am Rohrboden und berücksichtigt gleichzeitig die erforderliche Rohranordnung im Wärmetauscher.

Diese Rohre eignen sich für Wärmetauscherkonstruktionen, bei denen eine Rückbiegeanordnung vorgesehen ist und niedriggekohlte Stahlrohre die Prozessanforderungen erfüllen. Die U-förmige Konfiguration kann thermische Ausdehnung entlang der Rohrlänge aufnehmen und eliminiert gleichzeitig die Notwendigkeit einer separaten Rücklaufverbindung im Rohrkreislauf. Die tatsächliche Leistung hängt von den Rohrdimensionen, dem Biegeradius, der Wandstärke, der Betriebstemperatur, dem Druck, der Flüssigkeitsverträglichkeit und der Wärmetauscherkonstruktion ab.

Für die Projektbeschaffung geben Sie den Außendurchmesser des Rohrs, die Wandstärke, den U-Bogenradius, die gerade Schenkellänge, die Biegungsgeometrie, die Menge und die geltenden Inspektionsanforderungen an. Die Biegequalität und die Maßgenauigkeit sind besonders wichtig, wenn Rohre in ein vorhandenes Rohrboden passen oder beschädigte Rohre während der Wiederbestückung von Wärmetauschern ersetzen müssen. Die Materialkonformität und die Biegeannahme sollten anhand der geltenden Kaufspezifikation überprüft werden.

ASTM A179 U-Bogenrohre können spezifiziert werden für:

• Rohrbündelwärmetauscher.
• Industrielle Kondensatoren.
• Prozesswärmeübertragungsgeräte.
• Raffinerie- und petrochemische Versorgungssysteme.
• Ersatzrohre für kompatible Wärmetauscherkonstruktionen.

Für Wiederbestückungsprojekte bestätigen Sie vor der Bestellung die ursprünglichen Rohrdimensionen, den Biegeradius, die gerade Schenkellänge, die Rohranordnung und die Materialspezifikation. Eine falsche Biegungsgeometrie kann die Installation verhindern oder die Passform des Rohrbündels beeinträchtigen.

• Materialstandard: ASTM A179/A179M, wie in der Bestellung angegeben.
• Rohrmaterial: Nahtloser kaltgezogener niedriggekohlter Stahl.
• Produktkonfiguration: U-Bogen-Wärmetauscherrohr.
• Rohrabmessungen: Außendurchmesser und Wandstärke wie angegeben.
• Biegegeometrie: Radius und Schenkellängen gemäß geneigter Zeichnung oder Rohrplan.
• Inspektion: Materialprüfung, Maßkontrollen und zusätzliche Untersuchungen gemäß der geltenden Spezifikation und Bestellung.

ASTM A179 deckt die grundlegenden Anforderungen an die Rohre ab. U-Bogen-Geometrie, Wärmebehandlung nach dem Biegen, Biegeinspektion und andere Sonderanforderungen sollten gegebenenfalls separat definiert werden.

Für neue Geräte und Ersatzrohrbündel sollten vor der Produktion folgende Informationen bestätigt werden:

• Rohr-Außendurchmesser und angegebene Wandstärke.
• Mittellinien-Biegeradius.
• Gerade Schenkellänge auf beiden Seiten der Biegung.
• Gesamtrohrlänge und Maßtoleranzen.
• Erforderliche Biegeausrichtung und Zeichnungsreferenzen.
• Wärmebehandlung nach dem Biegen und Inspektionsanforderungen, falls zutreffend.

Für Ersatzprojekte kann die Bereitstellung der ursprünglichen Rohrzeichnung oder einer bemaßten Muster-Spezifikation dazu beitragen, Passprobleme während der Installation zu reduzieren.

Inspektionsanforderungen sollten vor Auftragsbestätigung vereinbart werden. Abhängig von der Kaufspezifikation und dem tatsächlichen Lieferumfang können die Qualitätsdokumente umfassen:

• Materialprüfzeugnis (MTC).
• Aufzeichnungen über chemische Zusammensetzung und mechanische Eigenschaften.
• Härte-, Abflachungs-, Aufweitungs- oder andere Prüfungen, die von der geltenden Rohrspezifikation gefordert werden.
• Maßprüfung von Rohrdurchmesser, Wandstärke, Biegeradius und Schenkellänge.
• Hydrostatische oder andere spezifizierte Prüfungen, falls zutreffend.
• Zusätzliche Inspektion oder Zeugen durch Dritte, wenn vereinbart.

Wärmebehandlung nach dem Biegen, zerstörungsfreie Prüfung, PMI und Sonderinspektion sind nicht inbegriffen, es sei denn, sie sind ausdrücklich gefordert und bestätigt.

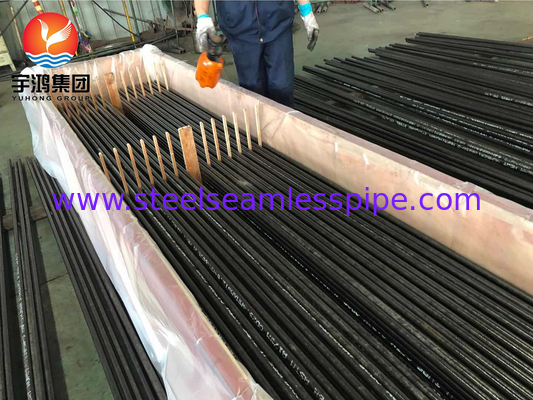

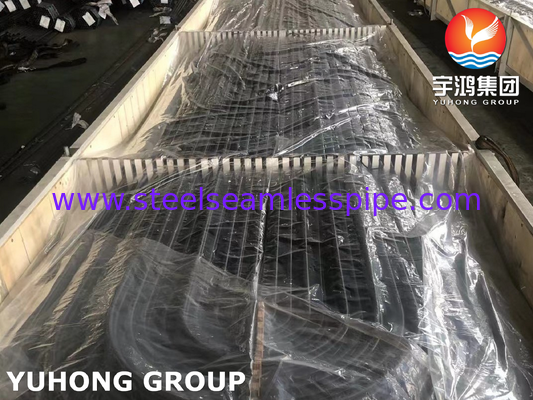

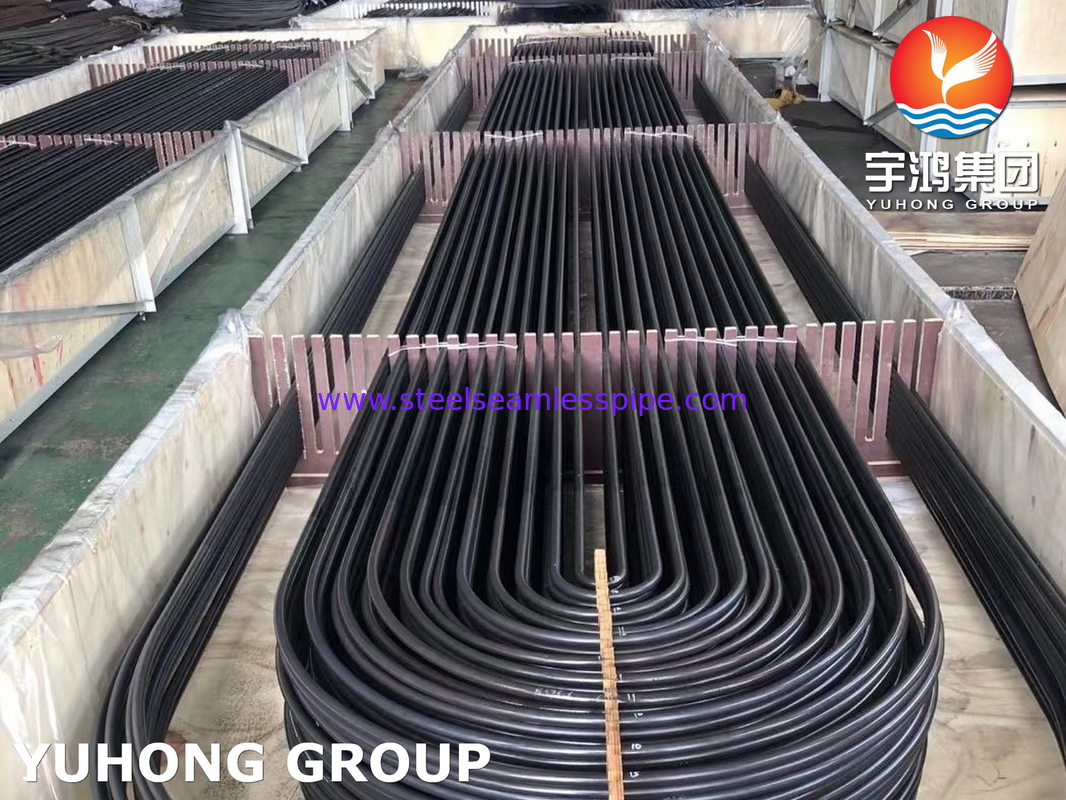

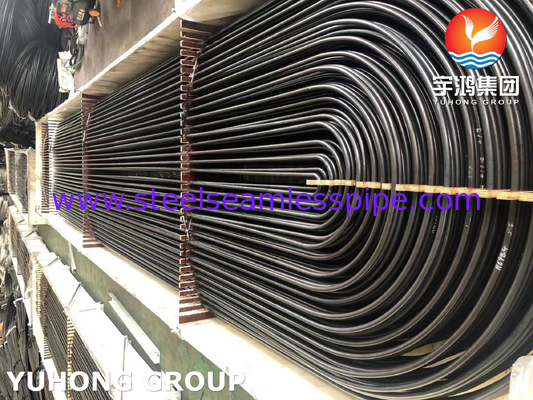

U-Bogenrohre werden im Allgemeinen in geeigneten Holzkisten, Stahlrahmen oder anderen schützenden Exportverpackungen gemäß Rohrlänge, Biegungsgeometrie, Bestellmenge und Transportanforderungen verpackt. Stützen sollten so angeordnet sein, dass Verformungen, Stöße und Oberflächenschäden während der Handhabung und des Versands minimiert werden.

Verpackung, Rohrkennzeichnung, Exportdokumentation, FOB-Hafen und Lieferplan sollten im Angebot bestätigt werden.

MOQ und Lieferzeit hängen von den Rohrabmessungen, dem Biegeradius, der Schenkellänge, der Menge, den Produktionsanforderungen und dem Inspektionsumfang ab.

Für ein Angebot geben Sie bitte an:

• ASTM A179/A179M Materialanforderung.
• Rohr-Außendurchmesser und Wandstärke.
• U-Bogenradius und gerade Schenkellänge.
• Menge und erforderliche Rohrgeometrie.
• Zeichnung oder Rohrplan, falls verfügbar.
• Wärmebehandlungs- und Inspektionsanforderungen.
• Zielort, bevorzugte Incoterms und erforderliches Lieferdatum.

Angebot anfordern: Senden Sie Ihren Rohrplan oder Ihre Zeichnung, um technische Machbarkeit, Preis, MOQ, Lieferzeit, Inspektionsdokumente und Versandvereinbarungen zu bestätigen.
