Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| Modellnummer: | ASTM B338/ASME SB338 GR. 5 UNS R56400 |
| Min Bestellmenge: | 100KGS |
|---|---|
| Verpackung Informationen: | Falte-hölzerner Fall/Eisen-Kasten |
| Lieferzeit: | 7 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Produktname: | Titanlegierungs-Rohr | Standard: | ASTM B338/ASME SB388/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862 |
|---|---|---|---|
| Material: | Titan des Grad-5 | Art: | Nahtlos/geschweißt |
| NAHTLOSES O.D.: | Nahtlos - 1/4" Notiz: bis 12" Notiz: (nominale gebohrte Größe) | GESCHWEISSTES O.D.: | Geschweißt/ERW- 1" Notiz: bis 16" Notiz: (nominale gebohrte Größe) |
| W.T.: | Zeitplan 10, zum 160 festzulegen | Länge: | 5 bis 7 Meter, 09 bis 13 Meter, einzelne gelegentliche Länge, doppelte gelegentliche Länge und Größe |
| ENDE: | Ebene beendet,/abgeschrägte Enden | Anwendung: | Kondensatore, Wärmetauscher, etc. |
| Markieren: | Titanrohr der legierung unsr56400 des Grades 5,asme sb338 Titanlegierungsrohr,astm Titanschläuche |
||

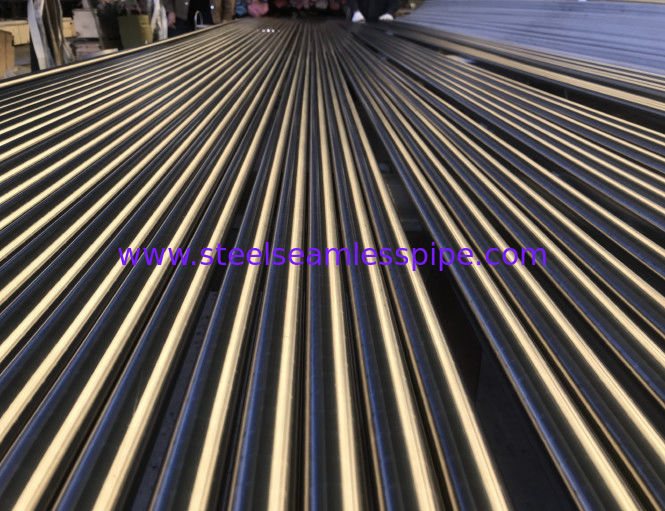

LEGIERUNGS-nahtlose Rohre und Rohre ASTM B338/ASME SB338 Titangrad-5/UNS R56400
Was ist Titan-Rohr des Grad-5?
Ein Titannahtloses Rohr des grades 5 konnte vom hohlen Billet durch jeden kalten reduzierenden Prozess oder Prozess kalten Zeichnens hergestellt werden. Dieser Prozess ist einer, der ein nahtlose Titanhochdruckrohr gR 5 erbringt, dadurch er erfüllt er die vorgeschriebenen Bedingungen. Wechselweise soll das Titangeschweißte Rohr des grad-5 von einem flachen Walzerzeugnis gemacht werden, indem es ein automatisches Bogenschweißverfahren auf der Legierung verwendet.
Grade5, UNS R56400, 3,7164, Ti-6Al-4V ist die weitverbreitetste α+β-Titanlegierung. Es hat ausgezeichnete spezifische Stärke, ausgezeichnete Korrosionsbeständigkeit und Bruchhärte, sowie gutes, Herstellbarkeit und die Fähigkeit schweißend, extremen Temperaturen zu widerstehen, und kann durch Wärmebehandlung verstärkt werden. Die Legierung wurde ursprünglich für den Luftfahrtmarkt entwickelt und ist in den Luftfahrtbauteilen weitverbreitet. Wegen seines sehr guten biocompatibility ist es auch überall in der medizinischen Industrie anerkannt worden.
Spezifikation
Standardspezifikation STMs B338-17e1 für nahtloses und geschweißtes Titan und Titanlegierungs-Rohre für Kondensatore und Wärmetauscher
| LEGIERUNGS-Rohr-Spezifikation ASTM B338 Titan | ASTM B338/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862 |
| LEGIERUNGS-Rohr-Grade ASTM B338 Titan | Ordnen Sie 1, ordnen Sie 2, ordnen Sie 3, ordnen Sie 5, ordnen Sie 7, ordnen Sie 8, ordnen Sie 9, ordnen Sie 11, ordnen Sie 12, ordnen Sie 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti-6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V-3Cr-3Sn-3Al |
| LEGIERUNGS-Rohr-Art ASTM B338 Titan | Warm gewalzt/kaltbezogen/geschweißt/ERW |
| LEGIERUNGS-Rohr-Außendurchmesser-Größe ASTM B338 Titan | Nahtlos - 1/4" Notiz: bis 12" Notiz: (nominale gebohrte Größe) Geschweißt/ERW- 1" Notiz: bis 16" Notiz: (nominale gebohrte Größe) |
| LEGIERUNGS-Rohr-Wandstärke ASTM B338 Titan | Zeitplan 10, zum 160 festzulegen |
| LEGIERUNGS-Rohr-Länge ASTM B338 Titan | 5 bis 7 Meter, 09 bis 13 Meter, einzelne gelegentliche Länge, doppelte gelegentliche Länge und Größe besonders anfertigen. |
| Titanlegierungs-Rohre ASTM B338 Rohrenden | Ebene beendet,/abgeschrägte Enden |
| LEGIERUNGS-Rohr-Lieferbedingungen ASTM B338 Titan | Wie gerollt, kaltbezogenes, heißes Ende, Druck entlastet, getempert, verhärtet, gemildert |
| LEGIERUNGS-Rohr-Beschichten ASTM B338 Titan | Electropolish, mechanisches Polnisches, Satin-Ende, passiviert |
| Titanlegierungs-Rohre ASTM B338 andere Prüfung | ardness Test, hydrostatischer Test-, Eddy Current-Test, Tests, getemperten, hydrostatischen Test-, ausgeglichenes, Druck entlastetesetc. Eddy Currents, des Zugversuchs, des Flachdrückens, des Aufflackern-. |
| LEGIERUNGS-Rohr-Maß ASTM B338 Titan | Alle Rohre wird zu den relevanten Standards einschließlich ASTM und ASME hergestellt und kontrolliert/geprüft |
| LEGIERUNGS-Rohr-Mehrwertdienste ASTM B338 Titan | Zeichnen Sie,/Expansion,/maschinelle Bearbeitung/Strahlen/Strahlen/Wärmebehandlung |
| LEGIERUNGS-Rohr-Verpacken ASTM B338 Titan | Lose/Bündel/hölzerne Palette/Holzkiste/Plastikstoff wickelt ein,/Plastikendstöpsel,/abgeschrägter Schutz |
| LEGIERUNGS-Rohr-Versand u. Transport ASTM B338 Titan | Durch Straße - LKW/Zug, durch meeres- Bruch-Masse herkömmlich Schiff/FCL (volle Behälter-Last)/LCL (weniger Behälter-Lasts)/20 Fuß des Behälter-/40 Fuß des Behälter-/45 Fuß Behälter-/hoher Würfel-Behälter/offener Behälter, durch luft- Frachter-Zivilpassagier und Transportflugzeuge |
| Titanlegierungs-Rohr-materielles Prüfungszeugnis ASTM B338 | Hersteller Test Certificate As pro EN10204 3,1, 3,2/Labor Prüfungszeugnis von NABL genehmigte Labor. /Unter Drittpartei-Überwachungsstelle wie SGS, TUV, DNV, LLOYDS, ABS usw. |
Chemische Zusammensetzung
| Element | Chemische Zusammensetzung % | ||||||||
| Grad 1 | Grad 2 | Grad 3 | Grad 5 | Grad 7 | Grad 9 | Grad 11 | Grad 12 | Grad 23 | |
| Stickstoff, maximal | 0,03 | 0,03 | 0,05 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
| Kohlenstoff, maximal | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 |
| Wasserstoff, maximal | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,0125 |
| Eisen, maximal | 0,20 | 0,30 | 0,30 | 0,40 | 0,30 | 0,25 | 0,20 | 0,30 | 0,25 |
| Sauerstoff, maximal | 0,18 | 0,25 | 0,35 | 0,20 | 0,25 | 0,15 | 0,18 | 0,25 | 0,13 |
| Aluminium | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
| Vanadium | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
| Zinn | … | … | … | … | … | … | … | … | … |
| Ruthenium | … | … | … | … | … | … | … | … | … |
| Palladium | … | … | … | … | 0.12-0.25 | … | 0.12-0.25 | … | … |
| Molybdän | … | … | … | … | … | … | … | 0.2-0.4 | … |
| Chrom | … | … | … | … | … | … | … | … | … |
| Nickel | … | … | … | … | … | … | … | 0.6-0.9 | … |
| Niobium | … | … | … | … | … | … | … | … | … |
| Ziconium | … | … | … | … | … | … | … | … | … |
| Silikon | … | … | … | … | … | … | … | … | … |
| Rückstände, maximal jedes | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Rückstände, maximale Summe | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Titan | Balance | Balance | Balance | Balance | Balance | Balance | Balance | Balance | Balance |
Mechanische Eigenschaften
Dehnfestigkeit ASTM B338 von Titanrohren
| Grad | Dehnfestigkeit, Minute | Streckgrenze (0,2% Ausgleich) | Verlängerung 2 Zoll. oder 50 Millimeter | |||||
| Minute | maximal | |||||||
| Ksi | (Mpa) | Ksi | (Mpa) | Ksi | (Mpa) | Messgerätlängenminute % | ||
| Grad 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
| Grad 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| Grad 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
| Grad 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
| Grad 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| Grad 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
| Grad 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
| Grad 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
| Grad 23 | 120 | (828) | 110 | (759) | … | … | 10 | |
| Titanschlauchstandards des grad-5 | ASTM B338/ASME SB338 |
|---|---|
| Titannahtlose Rohr-Größe des grad-5 | 3,35 Millimeter Od zu 101,6 Millimeter Od |
| Titangeschweißte Rohr-Größe des grad-5 | 6,35 Millimeter Od zu 152 Millimeter Od |
| Titanschlauchswg des legierungs-Grad-5 u. Bwg | Swg 10., Swg 12., Swg 14., Swg 16., Swg 18., Swg 20. |
| ASME SB338 TitanrohrWandstärke des legierungs-Grad-5 | 0,020" – 0,220", (spezielle Wandstärken verfügbar) |
| Ti. Schlauchlänge des Legierungs-Grad-5 | Einzelnes gelegentliches, doppeltes gelegentliches, Standard- u. Schnittlänge Rohr |
| ASME SB338 Titanschlauchende des legierungs-Grad-5 | Poliert, AP (getempert u. in Essig eingelegt), BA (hell u. getempert), MF |
| Form | ‚U-‘ Biegung, Höhle, hydraulisches, LSAW, Kessel, gerades Rohr, Rohr-Spule, rundes, rechteckiges, Quadrat usw. |
| Arten von Titan-Schläuche UNS R56400 | Nahtlos, ERW, EFW, geschweißtes, fabriziertes Rohr/Schläuche |
| Titan-Rohrstutzen UNS R56400 | Einfaches Ende, abgeschrägtes Ende, getretenes Rohr |
| Markierung | Aller Titangr 5 Schläuche ASTM B338 werden markiert, wie folgt: Standard, Grad, Od, Stärke, Länge, Hitze-Nr. (oder entsprechend dem Antrag des Kunden.) |
| Anwendung u. Gebrauch des Titanrohrs des grad-5 | Ölleitung, Gasröhre, flüssiges Rohr, Rauchrohr, Wärmetauscher-Rohr, |
| Mehrwertdienst | Abgehobener Betrag u. Expansion gemäß der erforderlicher Größe u. Länge, polnisches (Elektro- u. Handels) getempertes u. in Essig eingelegtes Verbiegen, der maschinellen Bearbeitung etc. |
| Spezialisieren Sie sich herein | Titangr 5 Kapillarrohr ASTM B338 u. anderer Odd Size Legierungs-Wärmetauscher GR 5 u. Kondensator-Rohr |
| Prüfungszeugnis | Hersteller Test Certificate Laborprüfungszeugnis von der Regierung. Anerkanntes Labor. Unter Drittpartei-Inspektion |
|
|
|
|
Wir können auch schneiden, Faden und Nut Gr. 5 das Legierungs-Rohr, zum Ihrer Spezifikationen zu treffen. Titanrohr-Maß ANSI ASME B36.10, B36.19, B2.1 des grad-5 |
|
Titan ist ein wichtiges strukturelles Metall, das in den fünfziger Jahren entwickelt wird, die weitverbreitet auf den verschiedenen Gebieten wegen ihrer hochfesten, guten Korrosionsbeständigkeit und der hohen Hitzebeständigkeit. Die erste praktische Titanlegierung ist Ti-6Al-4V Legierung, die erfolgreich sich im Jahre 1954 entwickelte. Wegen seiner Hitzebeständigkeit, Stärke, Plastizität, Härte, Formbarkeit, Schweißbarkeit, Korrosionsbeständigkeit und biocompatibility. Es ist die Flaggschifflegierung in der Titanlegierungsindustrie geworden, und die Menge dieser benutzten Legierung hat 75% bis 85% aller Titanlegierungen betragen. Viele anderen Titanlegierungen können als Änderungen von Ti-6Al-4V Legierung angesehen werden.
Anwendungen
