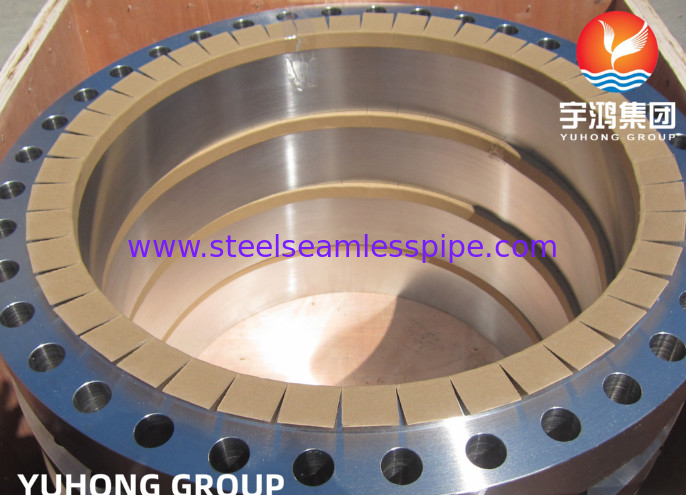

A182 F51/F53/F55 schmiedete materiellen WNRF Stahlflansch B16.5 des Duplex-

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modellnummer:	F51 F 60(32205), F44 (S31254), F53 (UNS S32750), F 51(31803), B16.5 KLASSE 150

Zahlung und Versand AGB:

Min Bestellmenge:	1PC
Preis:	Verhandelbar
Verpackung Informationen:	Holzetui
Lieferzeit:	10--25days
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	100 Tonnen/Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (308)

Edelstahl-nahtloses Rohr (297)

Duplexedelstahl-Rohr (132)

Duplexedelstahl-Rohr (33)

Nadelröhre (134)

Flossenröhrchen (672)

Wärmetauscher (20)

Wärmetauscherrohr (443)

Wärmetauscher-Rohrbund (40)

Wärmetauscher-Rohrboden (117)

Wärmetauscherleitblech (37)

Luftkühler (9)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (58)

Edelstahl geschweißtes Rohr (120)

Nickel-Legierungs-Rohr (266)

Nickel-Legierungs-Rohr (92)

Kupferlegierungs-Rohr (240)

Legierter Stahl-Rohr (204)

Titanrohr (15)

helles getempertes Rohr (155)

Rauchrohr (151)

Stahlinstallation (826)

Stahlflansch (615)

Andere (401)

Teile für Verkleidungen (7)

Ausführliche Produkt-Beschreibung

Standard:	ASTM B16.5, B16.47, API 6A	Materialien:	A182 F51, F53, F55, F60, F44
Größe:	1/2“ ~98"	Bewertung:	150# zu 15000# in der Druck-Bewertung
Flansch-Art:	VORSCHWEISSFLANSCH, SCHOSS-GELENK-FLANSCH, BLINDFLANSCH, SLIP AUF FLANSCH, FADEN-FLANSCH, FLANSCH DE
Hervorheben:	B16 schmiedete Stahlflansch , RTJ-Duplexstahlflansch , Rfduplexstahlflansch

Duplex-geschmiedeter Stahlflansch, 1/2“ - 98", KLASSIFIZIEREN 150 bis 15000 P/in, F44, F51, F53, F55, WN SO Querstation, FF, Rf, RTJ, B16.5

Kompakte Flansche (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

Kohlenstoff u. niedrige Temperatur	Chromiun	Rostfrei u. Duplex		Copper& Bronze	Titan	Ni-Legierung
A105 /A105N	A182-F1	A182-F304	A182-F347H	SB151-C70600	SB381-GR.F1	B564-NO2200
A516-GR.70	A182-F11	A182-F304L	A182-F904L	SB151-C71500	SB381-GR.F3	B564-NO6022
A350-LF2	A182-F12	A182-F304H	A182-F44	SB151-C71520	SB381-GR.F5	B564-N10276
	A182-F22	A182-F304N	A182-F51	C44300		B564-NO4400
	A182-F5	A182-F309S	A182-F53	C68700		B564-NO6600
	A182-F9	A182-F310S	A182-F55	C71640		B564-NO6601
	A182-F91	A182-F310H	A182-F60			B564-NO6625
		A182-F316				B564-NO8800
		A182-F316L				B564-NO8810
		A182-F316Ti				B564-NO8811
		A182-F316H				B564-NO8825
		A182-F317L				B564-N10665
		A182-F321				B564-N10675
		A182-F321H				B160-NO2201
		A182-F347				B462-NO8020

Reihe RCF NORSOK NCF5

Basiert auf Code NORSOK L005, passend für kritische versiegelnde Anwendungen mit hoher thermischer Expansion, zyklischer Belastung wie Aufbrüchen, Einzelverankerungssystemen, Vielfältigkeit, X-Bäumen, Unterseerohrleitungen, Wärmetauschern und einer Vielzahl leitenden Systemen des Prozesses.

RCF-Vorteil
- Raumersparnis
  - Gewichtseinsparung bis 70%~80% als ANSI-Flansche
- Doppelte unabhängige Dichtungen machen es sicherer
  - Positive versiegelnde Methode
- Integriertes Abdichtungssystem (sowohl innerhalb als auch außerhalb)
  - Größere Strecke in der Auslegungstemperatur und im Druck
RCF-Funktions-Prinzip
- Das RCF-Vertrags-Flanschgestaltungsprinzip ist, dass das Flanschgesicht zwei unabhängige Dichtungen einschließt. Die erste Dichtung wird durch Anwendung des Dichtungssitzplatzdruckes auf die Flanschferse geschaffen. Die Hauptdichtung ist der Siegelring IX. Die Siegelringkraft wird von der elastischen gespeicherten Energie im betonten Siegelring zur Verfügung gestellt. Jedes mögliches Fersendurchsickern gibt den internen Druck, der nach dem Siegelring innerhalb der Verstärkung der versiegelnden Aktion handelt.

Duplex-geschmiedeter Stahlflansch, 1/2

RCF-Größen-und -druck-Bewertung
- 1/2“ ~48" an Größe und Klasse 150# zu 2500# in der Druckbewertung.
- Größere Größe und Hochdruckbewertung auf Anfrage.
RCF-Materialien
- ASTM A105, A350 LF2, LF6, A694 F52~F70
- AISI 4130, AISI 8630
- A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
- Anderes Material auf Anfrage
RCF-Dichtung
- Siegelring RCF IX, axiale Kräfte werden auf der Verjüngung des Metallsiegelrings angewendet und übersetzt in eine versiegelnde Radialkraft. Außerdem mit erhöhter Vorspannung, ist die Schrägfläche geschlossen und persönlicher Kontakt wird am äußeren Keil erzielt, während die meisten der Bolzenvorspannung als Druckkräfte zwischen die Flanschgesichter auf die Ferse übertragen wird.
RCF-Entwurf und -überprüfung
- Yuhong Special Steel erbringt die Berechnungsdienstleistung, die auf ASME-Abschnitt VIII Abteilung 1, 2 und 3. basiert. Auch wir haben die ANSYS-Software Engineers, zum der Analyse- und Entwurfsüberprüfung zu tun.
