Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Modellnummer: | ASTM, JIS, LÄRM, EN |
| Min Bestellmenge: | 1 PCS |
|---|---|
| Preis: | USD |
| Verpackung Informationen: | FALL-VERPACKUNG PLY-WOODEN FALL-PACKING/IRON |
| Lieferzeit: | 7 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 1500 Tonnen pro Monat |
| Material: | F53 | Druck: | 1500# zu 9000# |
|---|---|---|---|
| Od: | 1/8" bis 4" | Standard: | ASTM A182 |

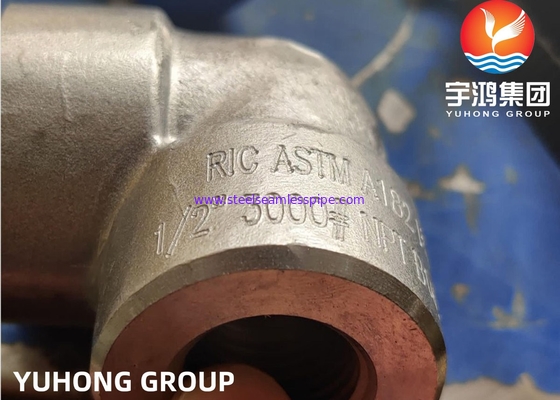

| Name: | ASME B16.11 ASTM A182 F53 schmiedete Grad NPT 3000# 1/2 des Ellbogen-90“ bis 4" | ||
| Markieren: | ASME B16.11 schmiedete Ellbogen,ASTM A182 F53 schmiedete Ellbogen,NPT schmiedete Ellbogen |
||
ASTM A182 F53 schmiedeteGradNPT3000#1/2des Ellbogens 90“bis4"ASMEB16.11
Yuhong Group ist einer des größten Projektrohrleitungs-Produktlieferanten in China. Unsere Produkte enthalten Stahlrohr/Rohr, Installationen, Flansche. Mit Entwicklung mehr als 30 Jahre, haben wir ein großes viele Kunden alle auf der ganzen Welt angesammelt und Yuhong-Produkte gewannen auch das große Lob unter den Kunden.
| NPS | Sockel Bohrung |
Tiefe Sockel |
Bohrung Durchmesser |
Sockel Wandstärke |
Körper Wandstärke |
Mitte zum einen Tiefstand zu erreichen vom Sockel |
|
|---|---|---|---|---|---|---|---|
| B | J | D | C | G | 90° | 45° | |
| 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
3,75 | 15,5 | 11,5 |
| 3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
3,90 | 19,5 | 12,5 |
| 1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
4,55 | 22 | 14 |
| 1 ¼ | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
4,85 | 27 | 17 |
| 1 ½ | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
5,10 | 32 | 21 |
| 2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
5,55 | 38 | 25 |
| ½ 2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
7,00 | 41,5 | 29 |
| 3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
7,60 | 57,5 | 31,5 |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
8,55 | 66,5 | 41,5 |
| NPS | Sockel Bohrung |
Tiefe Sockel |
Bohrung Durchmesser |
Sockel Wandstärke |
Körper Wandstärke |
Mitte zum einen Tiefstand zu erreichen vom Sockel |
|
|---|---|---|---|---|---|---|---|
| B | J | D | C | G | 90° | 45° | |
| 1/2 | 21,95 21,70 |
10 | 12,5 11 |
5,95 5,20 |
4,80 | 19,5 | 12,5 |
| 3/4 | 27,30 27,05 |
13 | 16,3 14,8 |
6,95 6,05 |
5,55 | 22,5 | 14,5 |
| 1 | 34,05 33,80 |
13 | 21,5 19,9 |
7,90 6,95 |
6,35 | 27 | 17 |
| 1 ¼ | 42,80 42,55 |
13 | 30,2 28,7 |
7,90 6,95 |
6,35 | 32 | 21 |
| 1 ½ | 48,90 48,65 |
13 | 34,7 33,2 |
8,90 7,80 |
7,15 | 38 | 25 |
| 2 | 61,35 61,10 |
16 | 43,6 42,1 |
10,90 9,50 |
8,75 | 41 | 29 |
Dieser Standard umfasst Bewertungen, Maße, Toleranzen, Markierung und Materialbedarf für geschmiedete Installationen, Sockelschweißen und verlegt.
