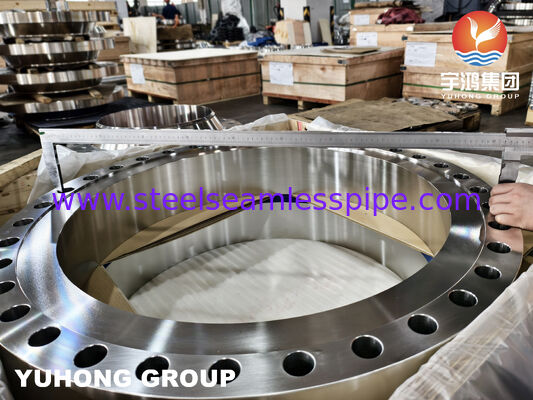

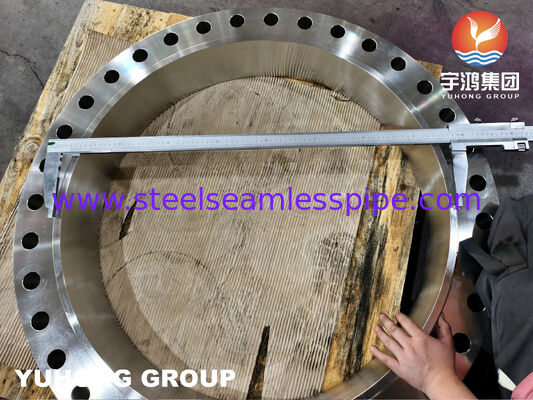

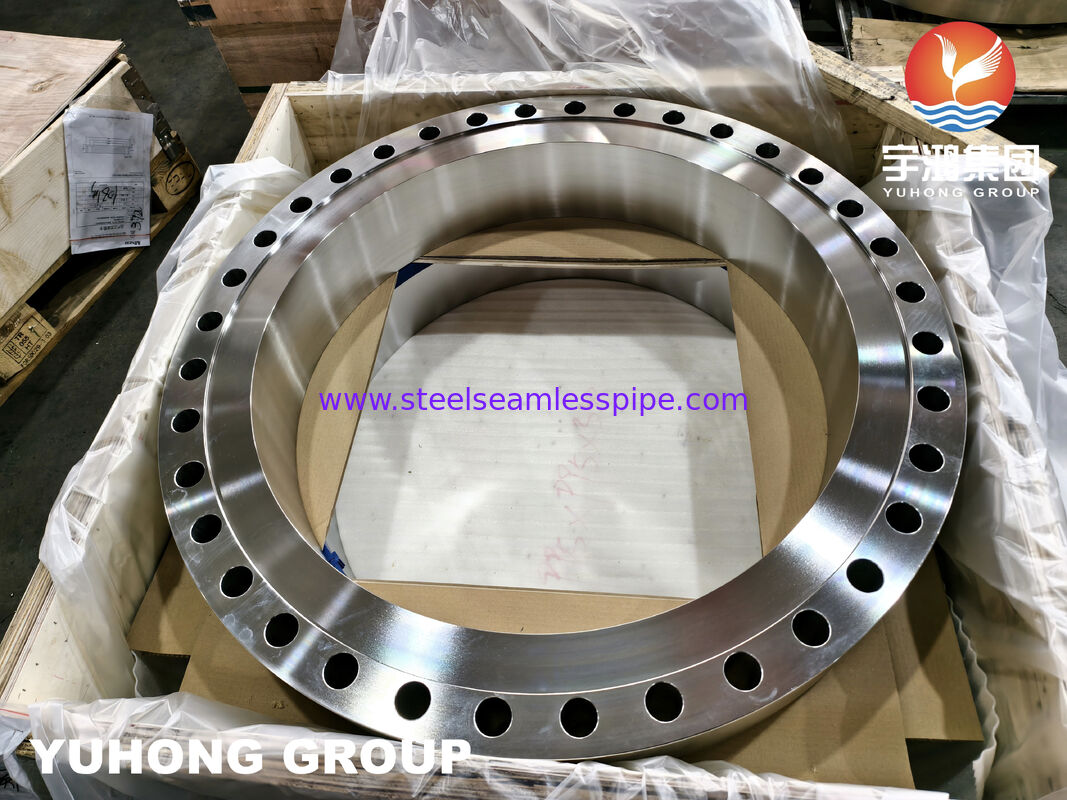

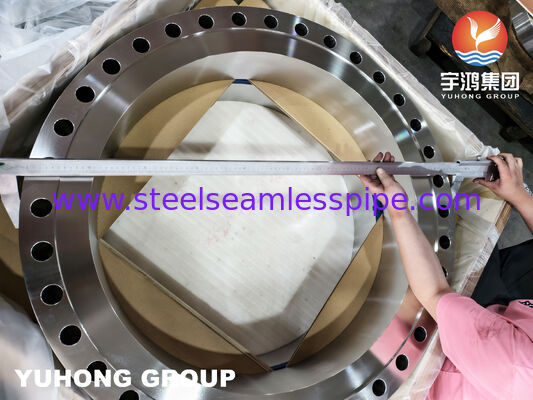

ASTM A182 F316L WNRF geschmiedete Edelstahlflansche für korrosive Rohrleitungen

ASTM A182 F316L WNRF geschmiedete Edelstahlflansche

Produktübersicht

Schmiedete F316L Schweißhals-Fläche mit erhöhter Fläche für korrosionsbeständige Rohre

ASTM A182 F316L WNRF (Weld Neck Raised Face) Flange is a forged stainless steel flange manufactured for pressure piping systems requiring excellent corrosion resistance and reliable mechanical performance. nach ASTM A182/ASME SA182 hergestellt,Der Flansch verfügt über ein langes, spitziges Drehkreuz, das eine reibungslose Spannungsverteilung und eine verbesserte Verbindungsfestigkeit für Anwendungen mit hohem Druck und hoher Temperatur bietet.

Der geringe Kohlenstoffgehalt von F316L verringert das Risiko von Chromkarbid-Verschlag nach dem Schweißen und macht es für geschweißte Rohrleitungen geeignet, die korrosiven Umgebungen ausgesetzt sind.mit einer Breite von mehr als 20 mm,, Säuren und chemischen Prozessflüssigkeiten, ASTM A182 F316L Weld Neck Raised Face Flanges werden in der chemischen Verarbeitung, in der Petrochemie, im Schiffbau, in Offshore- und Industriepipelinesystemen weit verbreitet.

Technische Spezifikation

Chemische Zusammensetzung

Mechanische Eigenschaften

Produktmerkmale

• Ausgezeichnete Korrosionsbeständigkeit

Die Zugabe von Molybdän verbessert die Beständigkeit gegen Korrosion durch Gruben und Spalten, insbesondere in chloridhaltigen Umgebungen wie Meerwasser,chemische Verarbeitungsschwimmer und industrielle Kühlsysteme.

• Material mit niedrigem Kohlenstoffanteil F316L

Der geringe Kohlenstoffgehalt minimiert die Sensibilisierung während der Schweißprozesse, was den F316L für geschweißte Rohrleitungen geeignet macht, die nach der Herstellung eine verbesserte Korrosionsbeständigkeit erfordern.

• Stärker Schweißhals

Der lange, spitze Knoten sorgt für einen allmählichen Spannungsübergang von Flansche auf Rohr, wodurch die Spannungskonzentration verringert und die Verbindungssicherheit in Druckrohrsystemen verbessert wird.

• Schmiedeerzeugung

Das Schmieden verbessert die Materialdichte und die mechanische Konsistenz im Vergleich zu gegossenen Flanschprodukten und macht geschmiedete F316L-Flansche für anspruchsvolle Druckanwendungen geeignet.

• Verfügbarkeit der breiten Druckklasse

Erhältlich in Druckklassen von 150 bis 2500 je nach Projektanforderungen.

Vorteile der WNRF-Flanzenkonstruktion

• geeignet für Hochdruckrohrsysteme

• Eine bessere Spannungsverteilung im Vergleich zu Gleitflanzen

• Verringerte Turbulenzen an der Rohrverbindung

• mit einer Breite von nicht mehr als 15 mm

• Kompatibel mit der Schweißanlage

• Häufig in kritischen Prozessrohren verwendet

Verfügbare Abmessungen

Anwendungen

ASTM A182 F316L WNRF-Flächen werden weit verbreitet in:

• Chemische Verarbeitungsanlagen

• Petrochemische Anlagen

• Öl- und Gasleitungen

• Offshore-Plattformen

• Meerestechnik

• Pharmazeutische Ausrüstung

• Lebensmittelverarbeitungssysteme

• Entsalzungsanlagen

• Stromerzeugung

• Wasserreinigungsanlagen

• Rohrleitung für industrielle Prozesse

Inspektion und Prüfung

• Positive Materialidentifizierung (PMI)

• Analyse der chemischen Zusammensetzung

• Prüfung der mechanischen Eigenschaften

• Dimensionelle Prüfung

• Sichtprüfung

• Oberflächenbearbeitung

• Ultraschallprüfung.

• Prüfung von Flüssigkeitsdurchdringungsmitteln

• Inspektion durch Dritte

Warum wählen Sie YUHONG F316L WNRF Flansche

• Hergestellt nach ASTM A182 / ASME SA182

• Schmiedebauten aus Edelstahl F316L

• Geeignet für korrosive und chloridhaltige Umgebungen

• Erhältlich in verschiedenen Druckklassen und Abmessungen

• verfügbare PMI- und Inspektionsdokumentation

• Maßgeschneiderte Flanschlösungen für industrielle Projekte

Häufig gestellte Fragen

• Was ist ASTM A182 F316L WNRF Flansch?

ASTM A182 F316L WNRF Flansche ist eine geschmiedete Edelstahl-Schweißhals-Höhen-Fläche Flansche für Druckrohrsysteme hergestellt, die Korrosionsbeständigkeit und mechanische Festigkeit erfordern.

• Was ist der Unterschied zwischen F316 und F316L Flansch?

F316L hat einen geringeren Kohlenstoffgehalt als F316, wodurch das Risiko einer Sensibilisierung nach dem Schweißen verringert und die Korrosionsbeständigkeit bei Schweißanwendungen verbessert wird.

• Warum einen Schweißhalsflansch anstelle eines Schiebeflansches?

Schweißhalsflansche sorgen für eine bessere Spannungsverteilung und sind für Hochdruck-, Hochtemperatur- und kritische Rohrleitungen bevorzugt.

• Welche Druckklassen gibt es?

F316L WNRF-Flanzen sind üblicherweise in den Klassen 150, 300, 600, 900, 1500 und 2500 erhältlich.

• Können angepasste Abmessungen geliefert werden?

Ja, maßgeschneiderte Größen, Bohrmuster, Gesichtsarten und spezielle Anforderungen können entsprechend den Projektvorgaben geliefert werden.
