Ausführliche Produkt-Beschreibung

Trubny Пучок ASME SA213 TP316L Решетка SA350 LF2 CL1N для Нефтегазовой и Химической Промышленности

Yuhong Group Co., Ltd.Hauptprodukte: Hautrohrwärmewechsler, Luftkühlgeräte (AVO), Druckbehälter,sowie Rohre (Glatt, U-förmig, Oreбренные), Rohre-Zmeeviiki, Rohrgitter, Übergründe, Deckel und andere Komponenten von Wärmeaustauschgeräten.2015 und ISO 14001:2015.

Beschreibung der Produkte

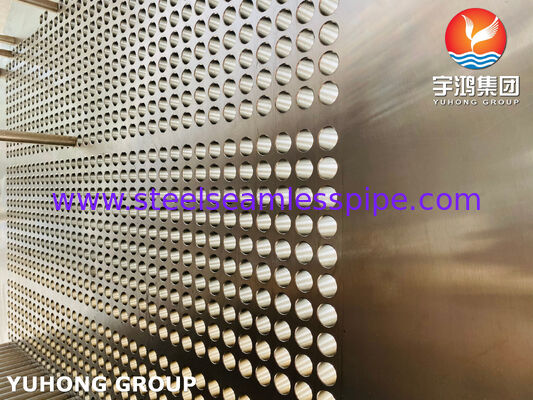

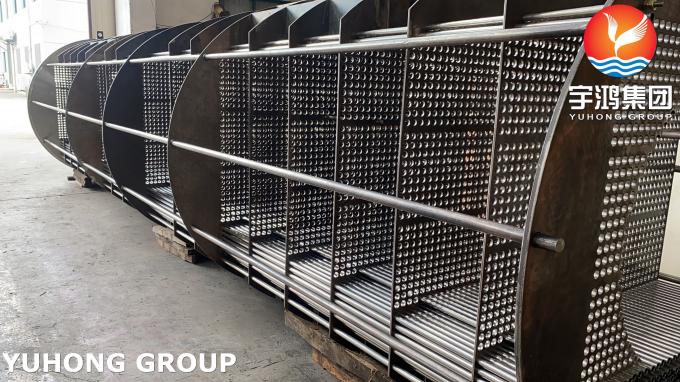

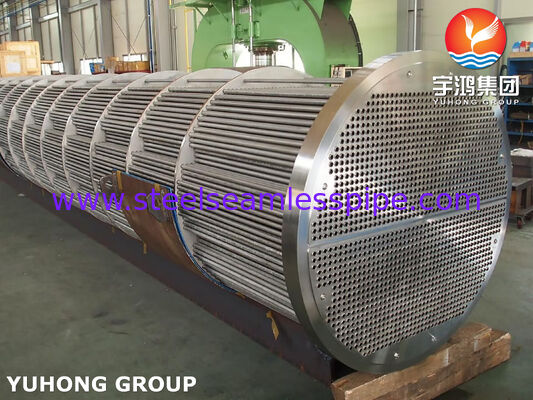

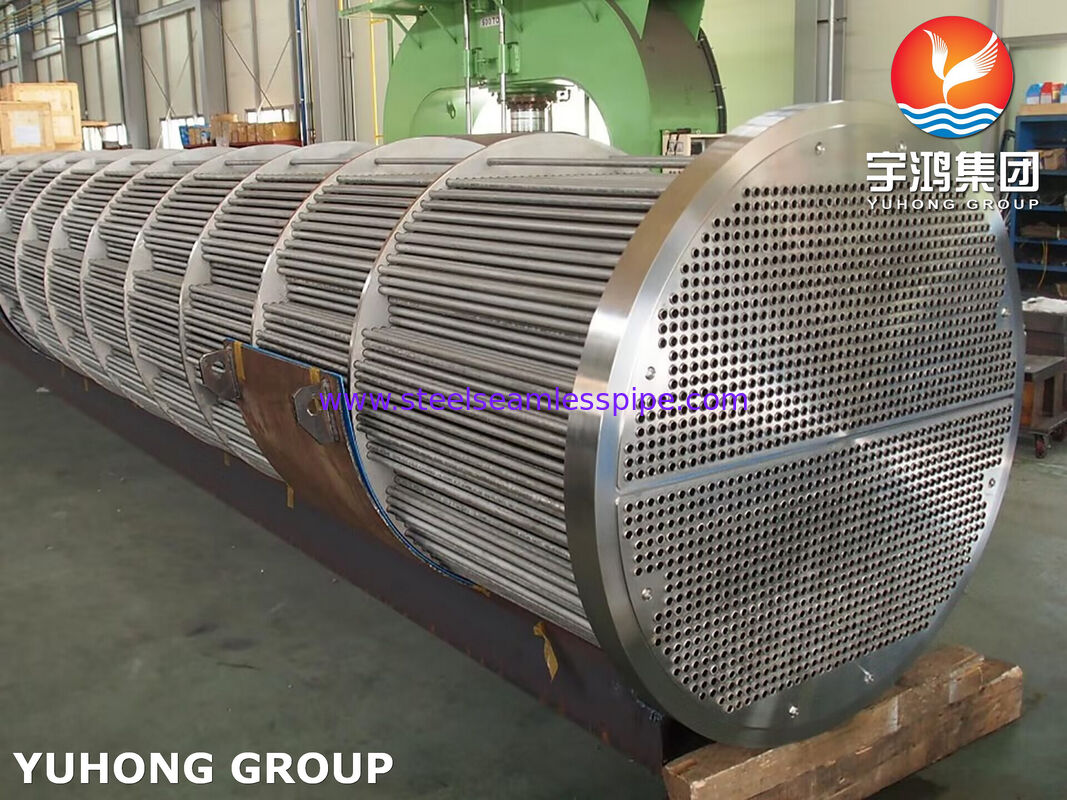

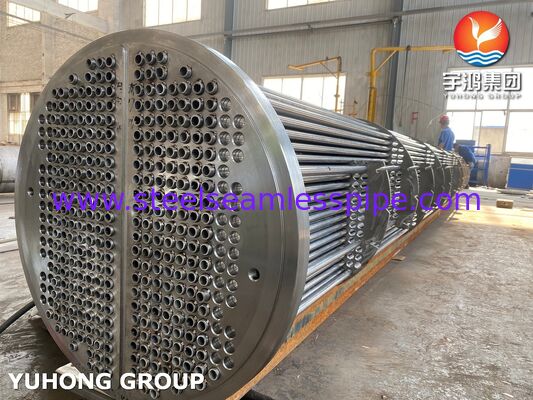

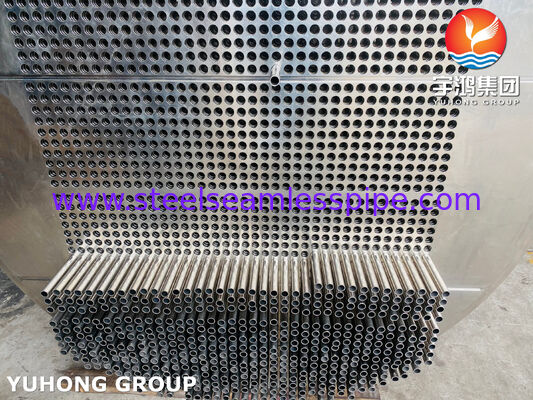

Rohrbund Hauptwärmewechselelement des Hautrohrapparates, bestehend aus einem Haufen Wärmewechselrohre, befestigt im Rohrgitter.In dieser Konstruktion werden Rohre aus ausgestopftem Edelstahl ASME SA213 TP316L (UNS S31603) und Rohrgitter aus Niedertemperaturkocke ASME SA350 LF2 CL1N verwendet.Diese Kombination von Materialien gewährleistet eine zuverlässige Arbeit in Umgebungen, die eine hohe Korrosionsbeständigkeit und die Erhaltung der Schlagfestigkeit bei niedrigen Temperaturen bis zu -46 °C erfordern.

Hauptkomponenten und Material

Komponente	Material / Standard	Schlüsselcharakteristik
Wärmeaustauschrohre	ASME SA213 TP316L (Austenierbares nicht rostendes Stahl, UNS S31603)	Korrosionsbeständigkeit in chloridhaltigen Umgebungen, Beständigkeit gegen zwischenkristalline Korrosion nach dem Schweißen, niedriger Kohlenstoffgehalt (≤ 0,035%)
Rohrgitter	ASME SA350 LF2 CL1N	Hohe Schlagfestigkeit bei Temperaturen bis zu -46°C, Anwendung in Kryogen- und Kaltservices

Technische Eigenschaften

Parameter	SA213 TP316L (Rohre)	SA350 LF2 CL1N (Reihe)
Grenze der Festigkeit (MPa)	≥ 485	485 bis 655
Grenze der Strömung (MPa)	≥ 170	≥ 250
Relative Verlängerung (%)	≥ 35	≥ 22
Schlagfestigkeit (CVN)	entspricht ASME	≥27 Дж при −46°C (Charpy-V-Kegel)
Stärke	≤192 HBW / ≤90 HRB	Nach Anforderung des Auftraggebers

Prüfungen und Qualitätsanforderungen

Hydrostatische Prüfung- Hydrostatische Prüfung (nach ASME VIII Div.1 / TEMA)
Radiographische Kontrolle von Schweißnoten (РК)- Röntgenuntersuchung (RT)
Ultraschalldefektoskopie von Rohren und Gitter (UZK)- Ultraschallprüfung (UT)
Kapillärkontrolle (Farbdefektoskopie) - PT- Prüfung von Flüssigkeitsdurchdringungsmitteln
Test auf Festigkeit (HBW / HRB)- Härteprüfung
Mechanische Prüfungen (Rückspannung, Schlagfestigkeit bei −46°C)- Zugfestigkeits- und Charpy-V-Kegelprüfung
Analyse der chemischen Zusammensetzung- chemische Analyse (Spektrometrie)
Kontrollen der geometrischen Größen (Schritte, Zäle, Perpendicularität von Netzen)- Abmessungskontrollen

Vorteile und technologische Besonderheiten

Korrosionsbeständigkeit und Schweißfähigkeit:TP316L enthält 2,0 bis 3,0% Molybden, was eine hervorragende Beständigkeit gegen Pitting- und Spaltkorrosion in Chlormedien bietet.
Höhere Arbeitstemperatur und -druck:SA213 TP316L arbeitet im Bereich von Kryogentemperaturen bis +870°C.
Niedertemperaturverlässlichkeit:Das Kühlergitter aus dem SA350 LF2 CL1N wurde bei -46°C geprüft.
Vollständige Rückverfolgbarkeit:Für Rohre und Gitter werden Zertifikate für das Schwimmen und Berichte von externen Inspektionen vorgelegt.
Lieferung streng nach Zeichnungen des Kunden:Es wird eine Auswahl an Schrittrohr, Anzahl der Schritte, Schachtendurchmesser und spezifischen Spezifikationsanforderungen gegeben.

Anwendungsbereiche

Erdöl- und Erdgasverarbeitung и нефтехимия (technologische Ströme mit hohem Schwefel-, Wasserstoff- und Chloridgehalt)
Anlagen zur Erzeugung von Flüssigerdgas (LNG) und Anlagen zur Niedertemperaturgasseparation
Kocksochemische Produktion und Objekte der Kaltgasverarbeitung
Energie (Wärmeregenerationssysteme für abgehende Gase)
Schiffbau (Kühlsysteme der Haupt- und Hilfsmotoren)
Chemische und Lebensmittelindustrie (Anlagen, die rostfreie Materialien in sauer/salzigem Umfeld benötigen)

Individuelle Einstellung und Nebendienstleistungen

Die Yuhong Group bietet eine vollständige Ingenieursbetreuung: von der Auswahl der Materialien bis zur autorischen Überwachung bei der Inbetriebnahme.

Anbringung einer Korrosionsschutzabdeckung auf den Wärmeaustauschkörper und die Vorrichtungsgegenstände nach den Normen NACE oder ISO 12944
Installation von zusätzlichen Geräten für die Kontrolle der Temperatur / Vibration
Zertifizierung der Ausrüstung nach dem Standard des EAES (Zertifikat TR-TS) und Erlangung einer Genehmigung von Rostechnadzor
