ASME SA312 U Stamp TP316L Nahtloser Rohr (kalt gezogen) Chloridwiderstand für Druckbehälter

ASME SA312 U-Stempel TP316L Nahtloses Rohr (kaltgezogen) Chloridbeständigkeit für Druckbehälter

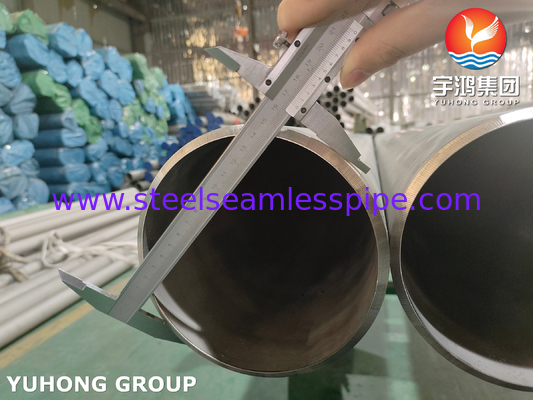

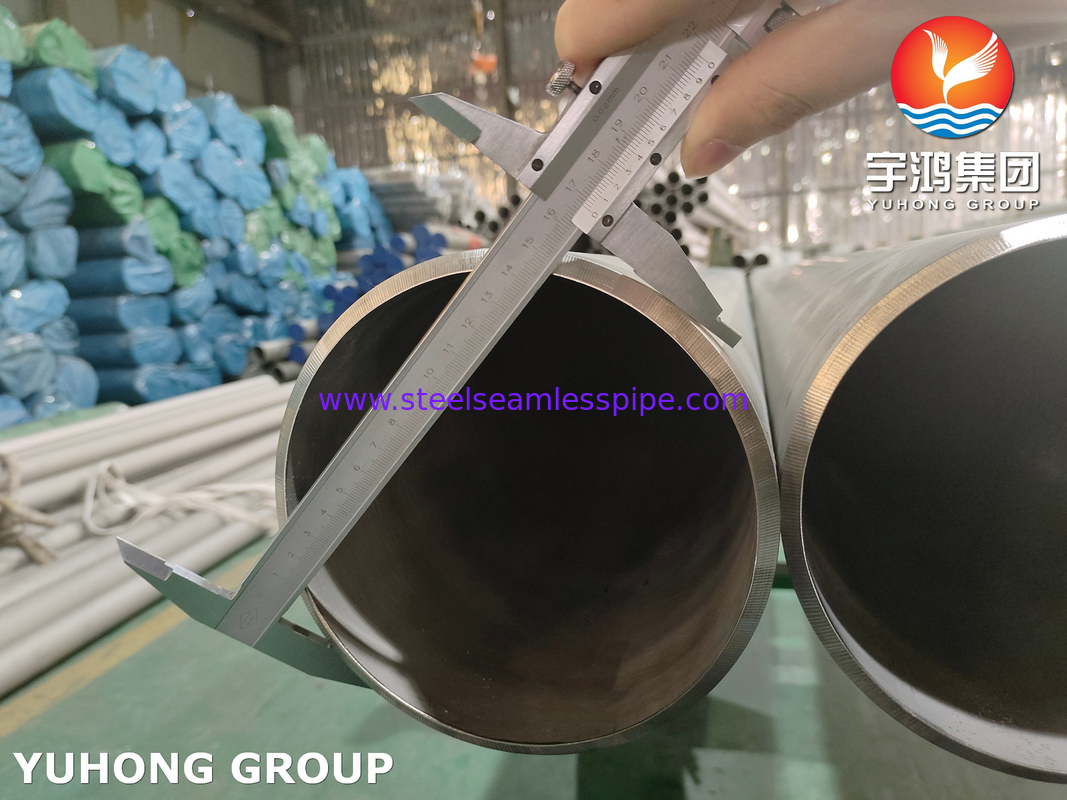

1. Maßtoleranzen für Rohre

ASME SA-999 Maßtoleranzen

• Präzisionskaltgezogenes nahtloses Rohr gemäß ASME SA-999

• OD-Toleranz: ±0,10 mm (für OD ≤ 25,4 mm)

• Wanddicken-Toleranz: ±10 % (mindestens ±0,15 mm)

• Geradheit: ≤1,5 mm/m Länge

2. Zertifizierung der Lochfraßbeständigkeit

ASTM G48 Methode A | NACE MR0175/ISO 15156 Konformität

• Kritische Lochfraßtemperatur (CPT): ≥48°C (getestet gemäß ASTM G48 Methode A)

• Testparameter:

  • 6 % FeCl₃-Lösung bei 48±1°C für 72 Stunden

  • Akzeptanzkriterien: ≤1,0 mdd Gewichtsverlust

• Qualifiziert für Sauergasbetrieb (H₂S-Umgebungen) gemäß NACE MR0175 Abschnitt MR0175 Tabelle A.20

3. Protokoll zur zerstörungsfreien Prüfung (ZfP)

A. Hydrostatische Druckprüfung

• Verfahren: Gemäß ASME Sec. VIII UG-99(m)

• Prüfdruck: 1,5 × Auslegungsdruck (MAWP)

• Dauer: ≥30 Minuten Sichtprüfung (Null-Leckage-Akzeptanz)

• Dokumentation: ASME Form U-1 unterzeichnet von AI

B. Wirbelstromprüfung (ET)

• Standard: ASME Sec. V Artikel 8 (Mandatory Appendix II)

• Abdeckung: 100 % Rohrlänge

• Ausrüstung: Differenzielles rotierendes Sonden-System

• Kalibrierung: ASME Kalibrierrohrsatz P3-E2

• Fehlerablehnung: ≥5 % Wandverlustanzeige

C. Ultraschallprüfung (UT) Option

• Zusatzanforderung: SA-688 Anhang S4 (Rohre aus austenitischem Edelstahl)

• Methode: Automatisierte Direktstrahl-Immersion-UT

• Kriterien: Keine Anzeigen, die die DAC-Kurve überschreiten (20 % DAC-Referenz)

• Auslösebedingung: Wenn durch die Bestellung des Käufers angegeben
