ASTM A269 TP316L austenitisches nahtloses Rohr aus Edelstahl für die Öl- und Gasindustrie

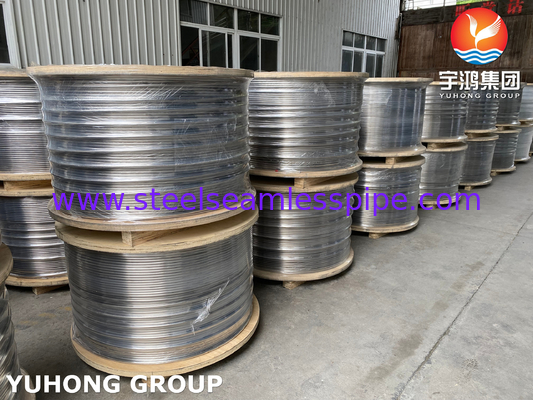

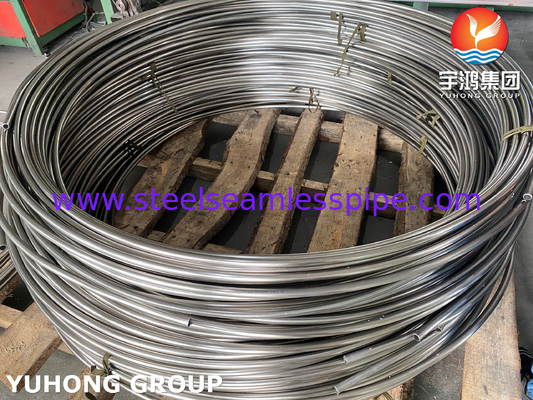

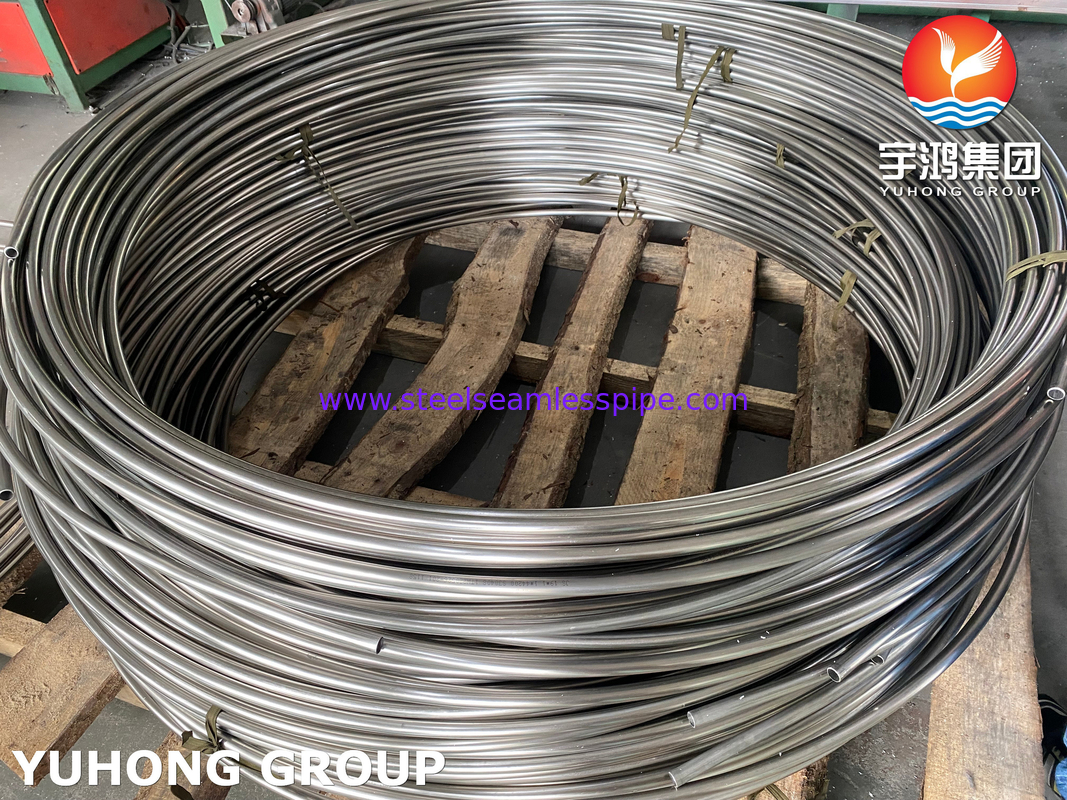

Schlauchrollen in derÖl und GasDie Industrie ist eine kontinuierliche, langläufige Metallröhre, die auf einer großen Rolle geschnitten ist.Ich habe ihn nicht gesehen.Die Edelstahlröhren sind sehr vielseitig und für verschiedene Öl- und Gasbetriebe geeignet.Wie zum Beispiel die Abholzung von Brunnen, Stimulation und Sandkontrolle.
ASTM A269 TP316L Austenitische Edelstahlseamlose Spulenröhre Mechanische Prüfung
Brennprüfung (nahtlose Schläuche)
Eine Probe pro Partie fertiger nahtloser Rohre wird aus einem Ende des Rohres für den Brandversuch zur Auswertung der Ausdehnung genommen.
Bestimmung des Loses für die Prüfung
Rohre mit gleicher Nenngröße, Wandstärke und Wärmeanzahl vor dem Schneiden.
Für die Wärmebehandlung in Chargenöfen: gleiche Größe, Wärmezahl und Ofenladung.
Bei Daueröfen oder Direktlöschung: gleiche Größe, Wärmezahl und Verarbeitungsbedingungen.
Härteprüfung
Zwei Proben pro Charge (die gleiche Chargendefinition wie der Brennversuch) für die Brinell- oder Rockwell-Härteprüfung.
Mehrfache Wärmebehandlung
Bei mehrfacher Erhitzung sind die Brenn- und Härteprüfungen für jede Hitze separat durchzuführen.
Umgekehrte Abflachungsprüfung (geschweißte Rohre - zur Referenz)
Eine Probe pro 1.500 ft (460 m) fertiges geschweißtes Rohr; Proben von beiden Enden, wenn die Spirale mehr als 1.500 ft beträgt.
Höchstmenge von Rohren pro Wärmebehandlung
| Größe der Röhre |
Maximale Losgröße |
| OD ≥ 2" (50 mm) und WT ≥ 0,200" (5,08 mm) |
≤ 50 Schläuche |
| " (25 mm) < OD < 2" (50 mm) ODER OD > 1" und WT < 0,200" |
≤ 75 Schläuche |
| OD ≤ 1" (25 mm) |
≤ 125 Schläuche |
ASTM A269 TP316L Austenitische Edelstahlseamlose Schlauchtablette
| Außendurchmesser |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Wandstärke (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
Zoll |
Gewicht (kg/m) |
| 6.35 |
1 / 4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1 / 2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
Ein Viertel |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
Zwei und eine Hälfte |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
Vier und eine Hälfte |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Austenitische Edelstahlseamlose Spulenröhre Referenzdokumente
| Kategorie |
Standardcode |
Standardbezeichnung |
| ASTM-Normen |
A262 |
Verfahren zur Erkennung der Anfälligkeit für intergranuläre Angriffe in austenitischen Edelstahlen |
| |
A480/A480M |
Spezifikation für allgemeine Anforderungen an flache, warmteresistente Stahlplatten, -bleche und -streifen |
| |
A632 |
Spezifikation für nahtlose und geschweißte austenitische Edelstahlröhren (kleiner Durchmesser) für den allgemeinen Dienst |
| |
Die in Absatz 1 genannten Angaben sind zu beachten. |
Spezifikation für allgemeine Anforderungen an Ferrit-Stiel, Austenit-Stiel und Edelstahlröhren |
| |
E527 |
Praxis zur Nummerierung von Metallen und Legierungen im einheitlichen Nummerierungssystem (UNS) |
| ASME-Rohrleitungskodex |
ASME B31.3 |
Prozessleitungen |
| Andere Normen |
Ausrüstung für die Verarbeitung von Schadstoffen |
Übung zur Nummerierung von Metallen und Legierungen |

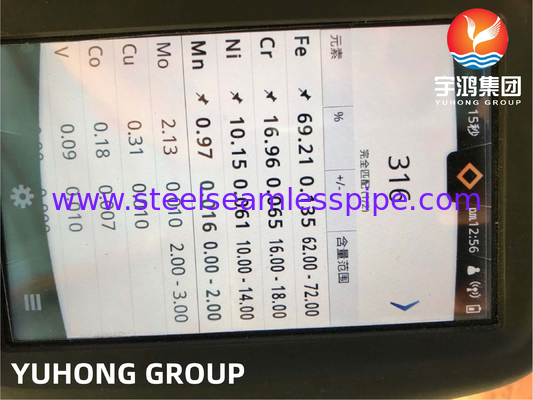

ASTM A269 TP316L Austenitische Edelstahlseamlose Spulenröhre Chemische Zusammensetzung
|
Material
|
ASTM A269 Chemische Zusammensetzung % Max.
|
|
C
|
In
|
P
|
S
|
- Ja.
|
Die
|
Ni
|
- Das ist Mo.
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L austenitisches, nahtloses, gewindetes Rohr aus EdelstahlAnwendung in der Öl- und Gasindustrie
Erforschung
Untersee-Pipelines: In Untersee-Pipelines zum Transport von Öl und Gas eingesetzt, resistent gegen Meerwasser und mikrobielle Korrosion.
Ausrüstung für Bohrköpfe: Wird in Bohrköpfeinheiten wie Kollektoren eingesetzt, die korrosiven Flüssigkeiten und hohem Druck standhalten.
Verarbeitung
Abtrennungsgeräte: für innere Teile von Dreiphasen-Trennern, die der Korrosion durch komplexe Medien standhalten.
Ausrüstung zur Entsulfurisierung/Dekarburisierung:ReboilerundKondensatorender relevanten Türme, um die Leistung in korrosiven Umgebungen aufrechtzuerhalten.
Aufbewahrung
Tankleitungen: FürBehälterEingangs-/Ausgangs- und Spurenleitungen, die Korrosion durch Verunreinigungen in Öl und Gas verhindern.
